適配Samsung 飛達校正鋼帶 8–88mm・機頭保養耗材・STS 飛達零件｜三星全系列適用

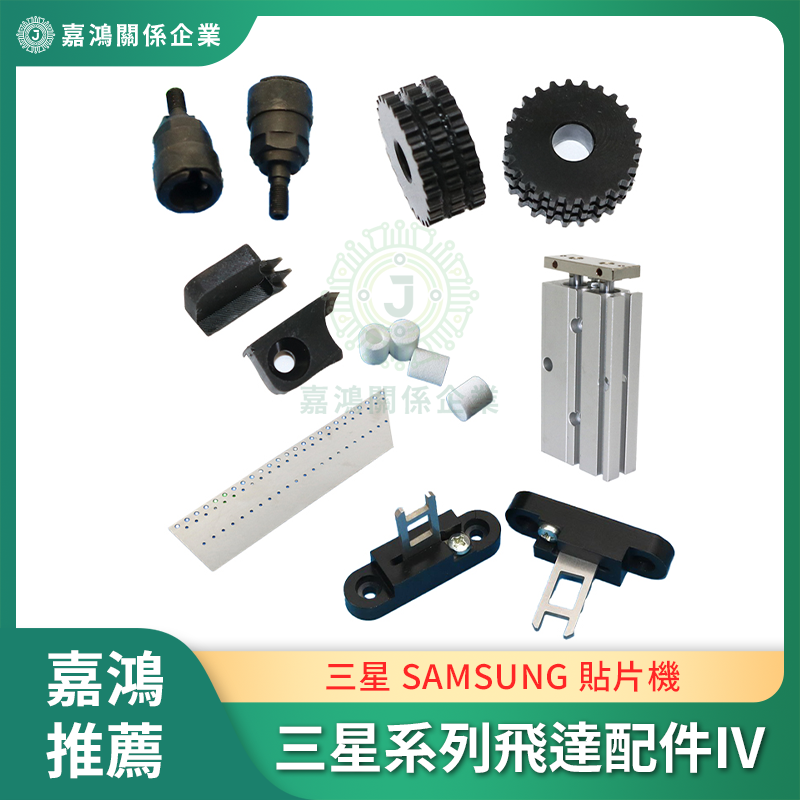

本頁為 Samsung 貼片機系列配件第四集，以校正工具件、機頭保養耗材與 STS 飛達零件為查詢重點。飛達校正鋼帶（Calibration Steel Strip）適用三星全系列飛達，依料帶寬度 8mm 至 88mm 共九款，是飛達安裝後驗證開口與節距的必備工具，建議各寬度備一套常駐工具箱。
三星機頭吸嘴桿連接器（HOLDER）分 M3 螺紋版（SM471/421）與 M4 螺紋版（SM320/321/421/411），螺紋規格不可互換，採購前確認機台型號上的接頭規格。真空吸嘴過濾棉依機型分三款：SM421/SM321/SM320 用 J7458002A，SM471 用 VYF44M-50M（過濾器）與 J67081017（過濾棉），採購時建議依頭數量與更換週期計算批次採購量——SM471 過濾棉可整盒（10個）或整包（100個）採購，PM 時整批更換。
STS 8mm 飛達捲帶輪組件（共 5 件：膠齒輪-1、梳子-2、膠齒輪-3、梳子-4、卷帶輪-5）是 STS 飛達捲料機構的完整消耗套件，磨耗後捲料張力下降，整組更換效率最高。擋板氣缸（J6701018B，SM421/CP45）是 PCB 停板機構的核心元件，老化後停板位置漂移影響重複定位精度。安全保險扣鑰匙（SM421/471/481）為安全門鎖定件，遺失時無法確實鎖定安全門，建議備 1–2 把庫存。
| 系列/品牌 | 料號 | 零件描述 | 備註 |
|---|---|---|---|
| SM471/481/421/321 全系列 | —（請詢價） | 手把電源線 | — |
| 全系列飛達 | —（請詢價） | 校正鋼帶 8mm | 一個 |
| 全系列飛達 | —（請詢價） | 校正鋼帶 12mm | 一個 |
| 全系列飛達 | —（請詢價） | 校正鋼帶 16mm | 一個 |
| 全系列飛達 | —（請詢價） | 校正鋼帶 24mm | 一個 |
| 全系列飛達 | —（請詢價） | 校正鋼帶 32mm | 一個 |
| 全系列飛達 | —（請詢價） | 校正鋼帶 44mm | 一個 |
| 全系列飛達 | —（請詢價） | 校正鋼帶 56mm | 一個 |
| 全系列飛達 | —（請詢價） | 校正鋼帶 72mm | 一個 |
| 全系列飛達 | —（請詢價） | 校正鋼帶 88mm | 一個 |
| 三星 HOLDER（M3） | —（請詢價） | 吸嘴桿連接器嘴頭 M3螺紋 | SM471/421 等 |
| 三星 HOLDER（M4） | —（請詢價） | 吸嘴桿連接器嘴頭 M4螺紋 | SM320/321/421/411 等 |
| SM421/SM321/SM320 | J7458002A | 真空吸嘴過濾棉 | — |
| SM471 頭部 | VYF44M-50M | 真空濾網芯棉（過濾器） | 一個 |
| SM471 頭部 | J67081017 | 真空濾網芯棉（過濾棉） | 一個 |
| SM471 頭部 | VYF44M-50M | 真空濾網芯棉（過濾器） | 一盒（10個） |
| SM471 頭部 | J67081017 | 真空濾網芯棉（過濾棉） | 一包（100個） |
| SM421/CP45 | J6701018B | 擋板氣缸 TBDA10×30 | — |
| SM421/471/481 | —（請詢價） | 安全保險扣鑰匙 / 安全門插銷 | — |
| STS 8mm 飛達 | —（請詢價） | 捲帶輪膠齒輪-1 | 一個 |
| STS 8mm 飛達 | —（請詢價） | 捲帶輪梳子-2 | 一個 |
| STS 8mm 飛達 | —（請詢價） | 捲帶輪膠齒輪-3 | 一個 |
| STS 8mm 飛達 | —（請詢價） | 捲帶輪梳子-4 | 一個 |
| STS 8mm 飛達 | —（請詢價） | 捲帶輪卷帶輪-5 | 一個 |
📋 PM 保養採購要點
- 校正鋼帶採購建議：備齊產線配置的所有料帶寬度，建議整套詢價，嘉鴻提供組合報價。
- HOLDER 螺紋確認：M3（SM471/421）與 M4（SM320/321/421/411）不可互換，採購前查閱機台型號標示。
- SM471 過濾棉批量採購：建議整包（100個）採購，PM 費用分攤後單個成本最低。
- STS 捲帶輪組件：五件為一組完整捲料機構，建議整組採購，避免因單件磨耗差異造成反覆維修。
Samsung 校正鋼帶整套採購、過濾棉批量報價，請聯絡嘉鴻。
飛達送料不良、卡料的排查順序與換件後的校正要點，見《飛達送料不良、卡料怎麼排查？從壓料蓋到鳥嘴，五個位置依序查》。
