嘉鴻關係企業
防靜電Tray盤方形 長度≤30mm

防靜電Tray盤方形 長度≤30mm

價格範圍：NT$68 到 NT$469

- +

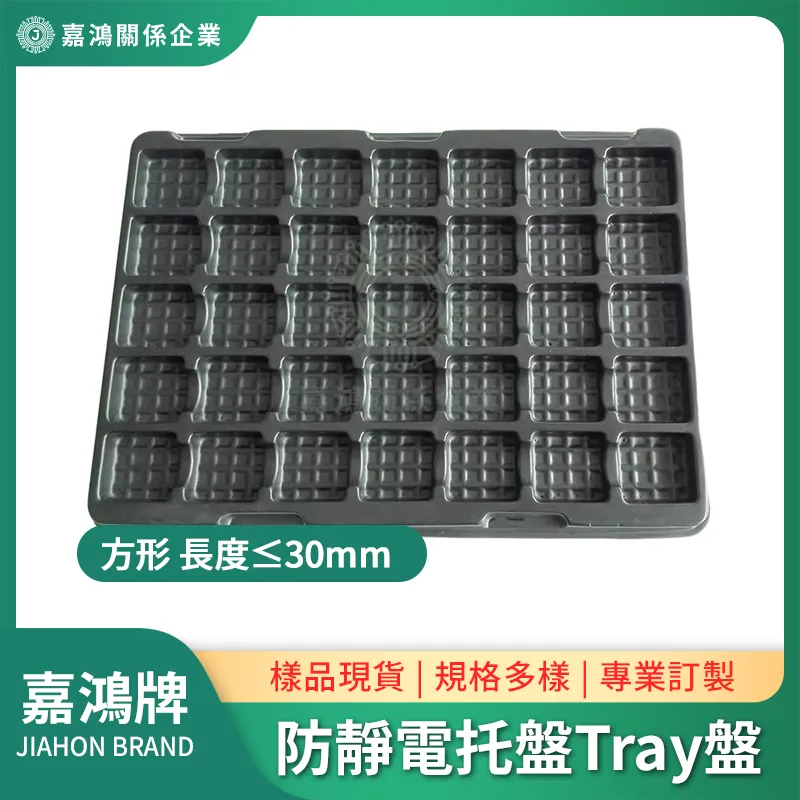

防靜電方形吸塑盤｜格位長度 ≤ 30mm

靜電放電（ESD）造成的損傷，絕大多數在現場看不出來。元件通過功能測試，但內部閘極氧化層已有微損，在幾百小時的實際運作後才出現早期失效。這種「隱性損傷（Latent ESD Damage）」是電子製造現場最難追溯的品質問題之一。普通透明 PS Tray 盤表面電阻超過 10¹² Ω，屬於絕緣材質，會累積靜電電荷。防靜電 Tray 盤透過材質改質，將表面電阻控制在可以讓電荷緩慢耗散的範圍，避免瞬間放電的發生。

本頁 47 款規格一覽（依尺寸由小到大）

價格為官網目前售價。找到合適的型號，按「選這款」會在上方選好該型號；格數是每盤的格位數。尺寸不在表內或需要客製，請按下方詢價。

型號內格 長 × 寬 × 深（mm）外形（mm）格數厚度材質價格選款
JH09050020.5 × 15.5 × 3.6278 × 170 × 7.550—防靜電NT$87選這款
JH80048004220.5 × 20.5 × 15280 × 280 × 20100—防靜電NT$145選這款
JH10202-PS21 × 9 × 5請洽詢請洽詢0.5T防靜電NT$98選這款
JHTREF00721 × 16 × 5280 × 230 × 7100—防靜電NT$150選這款
JH09050121 × 19 × 4320 × 265 × 5100—防靜電NT$144選這款
JHDD003321.5 × 14 × 4322 × 149 × 7.550—防靜電NT$91選這款
JHBTMT2F14(0.6T)22 × 13 × 5322 × 148 × 8600.6T防靜電NT$98選這款
JHBTMT2F14(0.7T)22 × 13 × 5322 × 148 × 8600.7T防靜電NT$117選這款
JH80072000122 × 18 × 4357 × 148 × 1060—防靜電NT$102選這款
JHBTM867022.5 × 16 × 4322 × 149 × 7.550—防靜電NT$91選這款
JH10208-PS23 × 14 × 4270 × 195 × 8640.5T防靜電NT$68選這款
JHTREF00823 × 14 × 5270 × 195 × 864—防靜電NT$165選這款
JHASZN000123 × 18.5 × 5300 × 140 × 1040—防靜電NT$135選這款
JHSYD000123 × 22 × 10285 × 195 × 1450—防靜電NT$135選這款
JHTREF00923 × 23 × 5295 × 212 × 948—防靜電NT$165選這款
JHMXKJ000223.2 × 17.4 × 5.5190 × 125 × 830—防靜電NT$69選這款
JH09001924 × 12 × 4320 × 215 × 580—防靜電NT$143選這款
JHTREF01024 × 17 × 6335 × 230 × 1090—防靜電NT$180選這款
JH09000624.5 × 21.5 × 4320 × 275 × 8100—防靜電NT$142選這款
JHSXDZ000224.5 × 21.5 × 5220 × 138 × 1018—防靜電NT$68選這款
JHDD0184(黑色)25 × 11 × 12440 × 310 × 16225—防靜電NT$246選這款
JHJS1Q25 × 13 × 5322 × 150 × 570—防靜電NT$90選這款
JH10218-PS25 × 13 × 9325 × 290 × 112000.5T防靜電NT$102選這款
JHTREF01125 × 16 × 5245 × 170 × 1050—防靜電NT$150選這款
JH10205-PS25 × 17 × 7340 × 230 × 10900.5T防靜電NT$90選這款
JHHMJS000125 × 18 × 5265 × 185 × 1050—防靜電NT$90選這款
JH090014(黑色)25 × 19.5 × 5275 × 170 × 750—防靜電NT$104選這款
JHBT00125 × 22 × 2.5305 × 181 × 1050—防靜電NT$102選這款
JH10216-PS25 × 25 × 6315 × 170 × 10500.5T防靜電NT$68選這款
JH280001(黑色)25 × 25 × 7318 × 170 × 1150—防靜電NT$94選這款
JHJS1J25.5 × 14.5 × 5315 × 148 × 8.560—防靜電NT$91選這款
JHTREF01226 × 22 × 5290 × 200 × 1148—防靜電NT$150選這款
JH80194000326 × 26 × 3323 × 165 × 850—防靜電NT$135選這款
JHTREF01327 × 18 × 6290 × 210 × 849—防靜電NT$150選這款
JHNJJC000127.5 × 14.5 × 5365 × 215 × 10100—防靜電NT$224選這款
JH10225-PS28 × 18 × 4請洽詢請洽詢0.5T防靜電NT$75選這款
JHTREF01428 × 28 × 10400 × 290 × 1470—防靜電NT$469選這款
JHBJHD000129 × 16 × 5.5260 × 200 × 1050—防靜電NT$100選這款
JHTREF01529 × 26 × 6202 × 155 × 720—防靜電NT$113選這款
JHJBKJ000230 × 13 × 5358 × 208 × 10100—防靜電NT$129選這款
JHTREF01630 × 17 × 8290 × 210 × 1060—防靜電NT$150選這款
JHTREF01730 × 18 × 5265 × 183 × 750—防靜電NT$147選這款
JHTREF01930 × 20 × 10270 × 200 × 1450—防靜電NT$165選這款
JHTREF01830 × 20 × 10310 × 230 × 1235—防靜電NT$150選這款
JHTREF02030 × 23 × 7315 × 315 × 1563—防靜電NT$225選這款
JH0008230 × 28 × 10360 × 270 × 1570—防靜電NT$204選這款
JH0008130 × 29 × 10290 × 200 × 1535—防靜電NT$104選這款

ESD 材質分類示意圖

ESD 材質分類（依表面電阻）

本系列規格重點

項目說明
材質防靜電／導電 PS（黑色）
格位長度範圍最大內格長度 ≤ 30mm
格位形狀方形（長方形格位）
顏色黑色（部分型號備有白色變體）
ESD 防護等級靜電耗散級（參考 ANSI/ESD S20.20 分類）
適用元件類型小型 IC、SMD 元件、晶片、感測器、小型半導體
使用場景SMT 備料周轉、WIP 暫存、成品 QC、出貨包裝

選型三步驟

第一步：確認格位尺寸
量出元件最長邊（L）× 最寬邊（W）× 最高點（H），各加 0.5 ~ 1mm 作為餘隙，對照規格表的「內格尺寸」欄位選型。格位過大會讓元件在盤內晃動，搬運時造成物理碰傷，效果等同於沒有 Tray 盤。
第二步：確認格數與盤面尺寸
根據每批備料量或每站工位的用量規劃格數。格數乘以外形尺寸，要考慮工位的操作台面、SMT 上料區的放置空間，以及是否需要配合自動化設備的標準盤尺寸。
第三步：確認壁厚（若有 0.6T / 0.8T 等規格）
部分型號標示壁厚（如 0.6T、0.8T），壁厚影響格位精度與整體剛性。自動化上料或機械手取放時，建議選較厚規格以確保尺寸穩定性。手工取放場景則壁厚影響較小。
