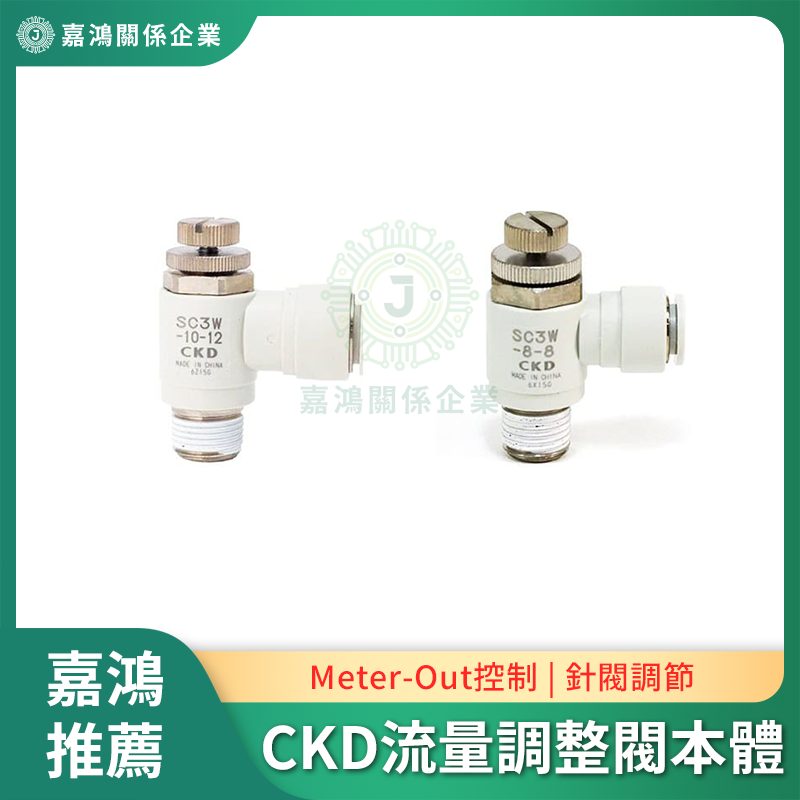

CKD SC3W 流量調整閥｜L型 Meter-Out 排氣節流，0.05–1.0MPa，one-touch 快速接頭，氣缸速度控制
氣缸動作速度的不穩定，最常見的原因是排氣側沒有節流控制。沒有節流的氣缸在動作時，活塞移動速度完全由供氣壓力決定，容易出現「衝出去、末段停不住」的問題。Meter-Out（排氣節流）速度控制器通過限制排氣流量，讓活塞背壓維持一定水準，運動更穩定、末段緩衝效果更好。CKD SC3W 系列為 L 型設計，針閥旋鈕微調加上鎖定功能，設定後不易因振動鬆動。
※ Meter-Out：排氣側節流，活塞伸出方向背壓穩定，運動更平順
型號規格對照
| 型號 | 螺紋端口 | 軟管外徑 | 使用壓力 | 自由流動 | 控制流動 | 適用缸徑 |
|---|---|---|---|---|---|---|
| SC3W-8-8 | R1/4 | Ø8 mm | 0.05~1.0MPa | 500 L/min | 470 L/min | φ20~φ50 mm |
| SC3W-10-12 | R3/8 | Ø12 mm | 0.05~1.0MPa | 500 L/min | — | φ20~φ50 mm |
選型依據：管徑與缸徑對應
SC3W 的選型主要依兩個尺寸：螺紋端口（R1/4 或 R3/8）需與氣缸端口螺紋一致；軟管外徑（Ø8 或 Ø12）需與現有配管管徑一致。兩款均適用 φ20~φ50mm 缸徑的標準氣缸。
- 鎖定功能：針閥旋鈕具鎖定機構，速度調整後可鎖固，防止設備運轉振動造成設定值偏移
- 無潤滑壓縮空氣：介質需為乾燥無潤滑壓縮空氣，避免 NBR 密封劣化
- 流體溫度：5~60°C，一般工廠環境直接適用
