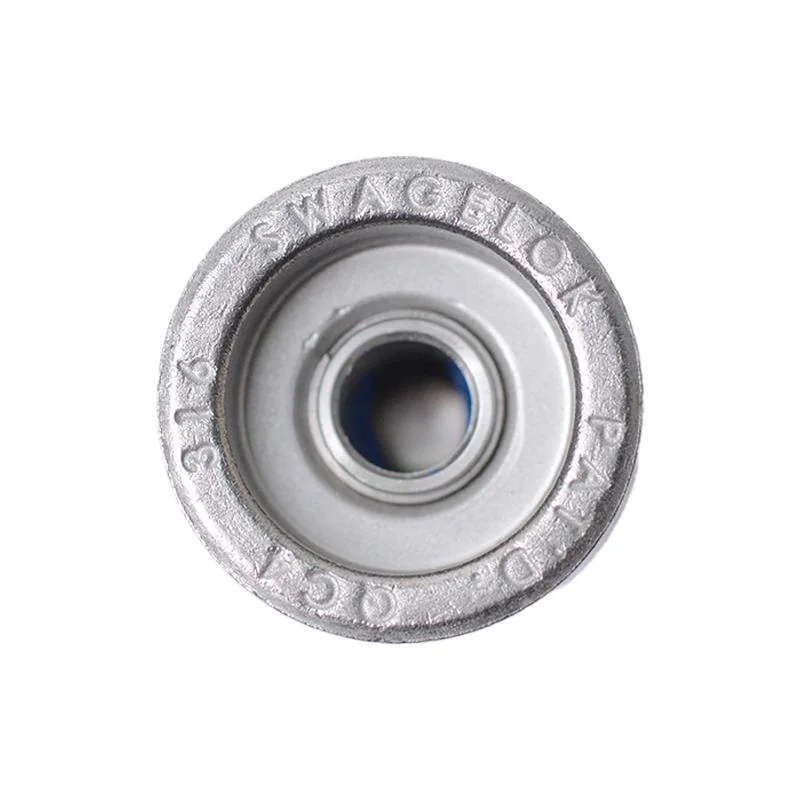

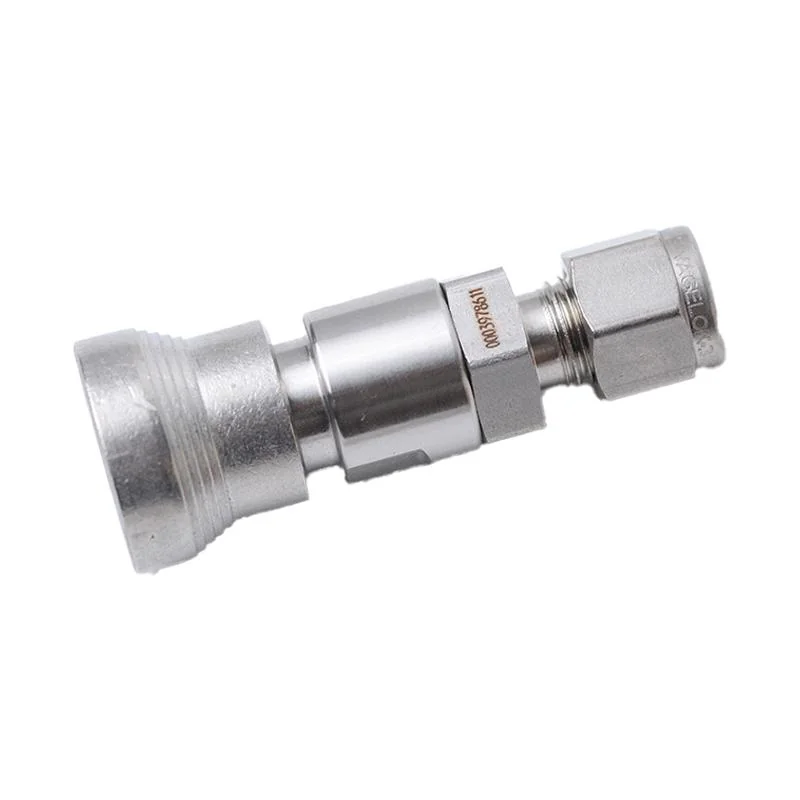

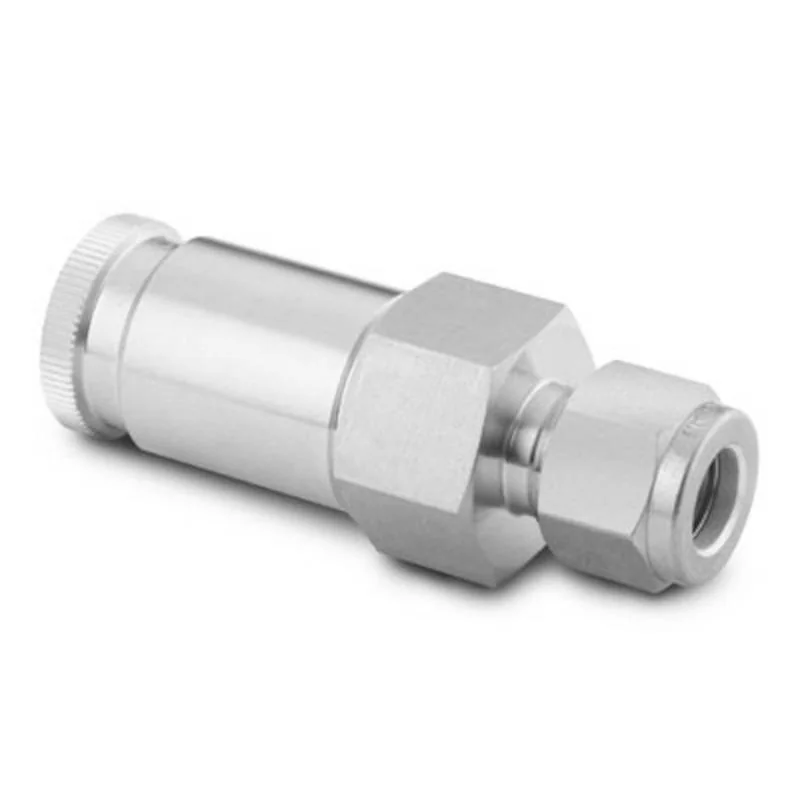

Swagelok SS-QC4-B-400 快速接頭本體 QC4 Series Quick Connect Body｜316 SS｜1/4″ 管
無需工具即可快速對接，單端截止閥分離時自動關閉，適用儀表管路、半導體製程、實驗室氣體採樣等需頻繁接插的高壓管路場景。
結論先行：
Swagelok SS-QC4-B-400 為 QC4 系列儀表快速接頭的本體（Body，女端），316 不鏽鋼，Cv=0.2，最高工作壓力 3,000 psig。本體內建單端截止閥，斷開後自動關閉，防止流體洩漏。配管端為 1/4″ Swagelok 管接頭（Tube Fitting），適用儀表氣體、實驗用流體、半導體製程輔助氣路等需要快速接插的應用。
商品規格
| 項目 | 規格 |
|---|---|
| 型號 | SS-QC4-B-400 |
| 品牌 | Swagelok |
| 系列 | QC4 儀表快速接頭（Instrumentation Quick Connect） |
| 元件類型 | Body（本體，女端，含單端截止閥） |
| 材質 | 316 不鏽鋼 |
| 流量係數 Cv | 0.2 |
| 管接頭端 | 1/4 英寸 Swagelok 管接頭（Tube Fitting） |
| 最高工作壓力 | 3,000 psig（206 bar）@ 70°F |
| 接插/分離壓力上限 | ≤ 250 psig（17.2 bar）@ 70°F |
| 工作溫度 | –65 to 450°F（–53 to 232°C） |
| 截止類型 | 單端截止（Single-end shutoff），Body 側常閉 |
| 密封材質 | PCTFE / Fluorocarbon O 型圈 |
Body vs. Stem 選型說明
| 元件 | 型號 | 功能 | 截止閥 |
|---|---|---|---|
| Body（本體，本商品） | SS-QC4-B-400 | 固定端（通常裝於設備側） | 含，分離時自動截止 |
| Stem（插頭） | SS-QC4-D-400 | 移動端（通常裝於管路側） | 不含（全流型） |
| Bulkhead Body（穿板型） | SS-QC4-B1-400 | 板面安裝、穿板固定 | 含 |
| Full-flow Body | SS-QC4-B-400MB | 全流型，Cv=0.4 | 含 |
壓力警告（Swagelok 原廠）：
⚠️ 壓力警告（Swagelok 原廠）： 接插或斷開 QC4 時，系統壓力不得超過 250 psig（17.2 bar）。斷開 Single-end shutoff 快接時，Stem 側壓力將洩至大氣——操作前請確認管路安全狀態。
選型快速對照
| 需求 | 型號 |
|---|---|
| 標準流量 Body（本商品） | SS-QC4-B-400 |
| 配對 Stem | SS-QC4-D-400 |
| 穿板安裝 Body | SS-QC4-B1-400 |
| 需 SC-11 高潔淨 | SS-QC4-B-400-SC11 |
| 需顏色碼防混淆（黃鍵） | SS-QC4-B-400K4 |
📌 詢價說明：
Swagelok 產品由嘉鴻代理供應。如需整組 Body + Stem、或確認 SC-11 潔淨度規格，請於詢價時告知應用介質與壓力條件。
Swagelok 產品由嘉鴻代理供應。如需整組 Body + Stem、或確認 SC-11 潔淨度規格，請於詢價時告知應用介質與壓力條件。
需要報價或確認規格？歡迎洽詢
