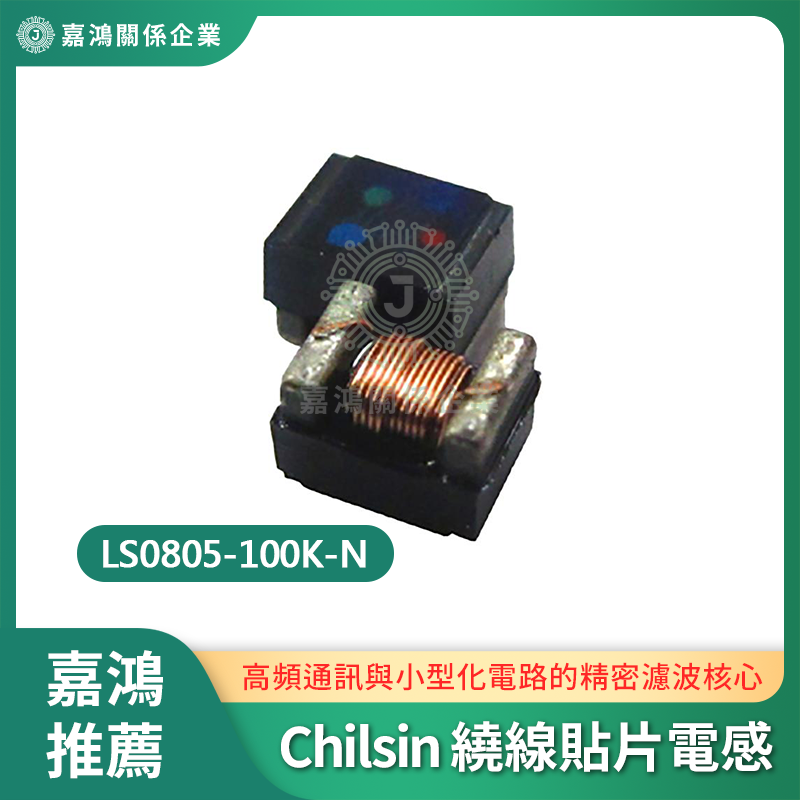

奇力新Chilsin 繞線貼片電感 LS0805-100K-N｜高頻通訊與小型化電路的精密濾波核心
在行動裝置與無線通訊系統中，如何在有限空間內維持訊號的純淨度是關鍵。奇力新 Chilsin LS0805-100K-N 是一款專為高頻 RF 電路設計的鐵氧體晶片式電感。它解決了小型電路中高頻雜訊干擾與訊號損耗的痛點，以 0805 超小封裝提供精準的電感特性，確保您的 RF 模組在複雜頻段下依然展現卓越的穩定性。
🔹產品規格
| 項目 | 詳細規格內容 |
|---|---|
| 型號 | LS0805-100K-N |
| 類型 | 鐵氧體芯片電感器 (Ferrite Chip Inductor) |
| 電感值 | 10 μH ±10% (K tolerance) |
| 直流電阻 (DCR) | 最大 0.8 Ω |
| 額定電流 (Irms) | 最大 0.6 A |
| 自共振頻率 (SRF) | 最小 50 MHz |
| Q 值 | 約 30 (典型值 @ 13 MHz) |
| 封裝尺寸 | 0805 (2.0 × 1.25 × 1.6 mm) |
| 磁芯材料 | 鐵氧體 (Ferrite) |
| 端電極 | 非磁性金屬電極 |
| 安裝方式 | SMT 表面貼裝 |
| 工作溫度範圍 | -40 °C ～ +105 °C |
| 迴流焊耐溫 | 最大 260 °C |
| 認證標準 | RoHS、REACH、無鹵素 |
| 應用領域 | RF 電路、VCO、匹配電路、高頻濾波 |
🔹產品特點
- 高頻低損耗：具備高 Q 值 (約 30 @ 13 MHz)，有效降低串聯損耗，提升電路頻率響應。
- 卓越抑噪性能：自共振頻率 (SRF) 高達 50 MHz 以上，能精準抑制高頻雜訊，維持訊號完整性。
- 小型化高效率：0805 緊湊尺寸設計，最大電流達 0.6 A，滿足穿戴裝置的空間受限需求。
- 穩定磁路設計：採用鐵氧體磁芯與屏蔽結構，最小化寄生耦合，減少 PCB 佈線間的電磁干擾。
- 耐用製程可靠：耐受迴流焊高達 260°C，具備優良抗熱衝擊與焊接性，符合無鉛製程要求。
🔹適用範圍
- 無線通訊模組：廣泛應用於 LTE、藍牙與天線調諧電路中的匹配電路與濾波。
- 穿戴與行動裝置：智慧手錶、智慧型手機等對空間效率與高頻穩定性要求極高的場景。
- RF 訊號處理：適用於 VCO（壓控振盪器）及各類射頻濾波器，優化頻率選擇性。
- 嚴苛環境運行：工作溫度範圍廣達 -40°C 至 +105°C，適合工業與消費電子長期運作。
精準感值，驅動高效通訊！
LS0805-100K-N 符合 RoHS 與 REACH 環保標準，憑藉其高可靠性與優異的飽和電流特性，成為現代電子產品縮小尺寸、提升效能的最佳選擇。
如需獲取樣品測試或索取詳細規格書，歡迎立即聯繫洽詢！
