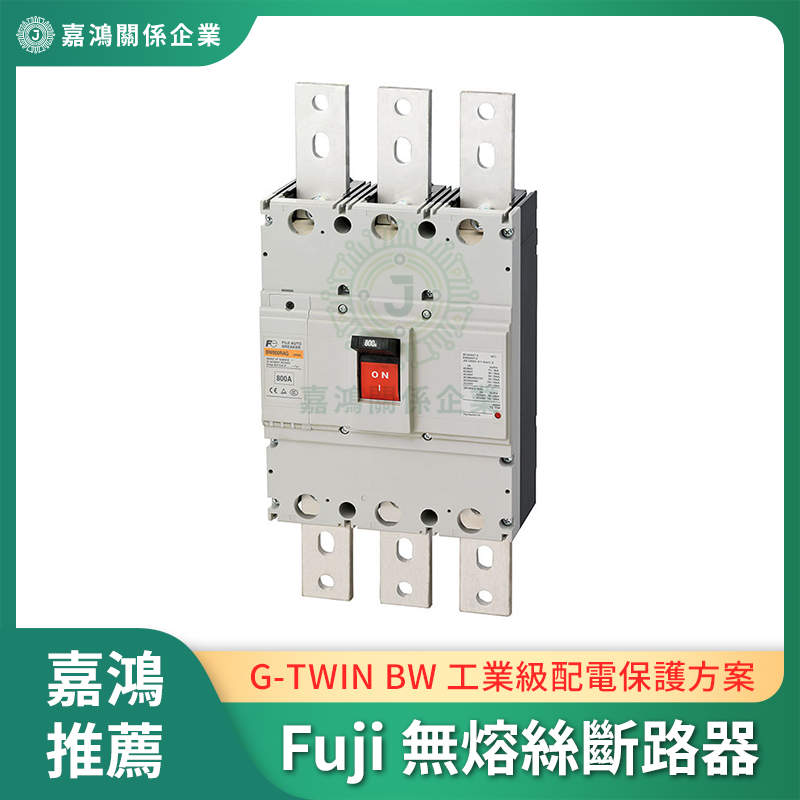

富士 Fuji 無熔絲斷路器 BW 系列｜工業設備過電流保護
無熔絲斷路器（MCCB）的核心任務是在過載或短路發生的瞬間切斷電路、保護下游設備。富士 BW 系列採熱動—電磁式雙重保護機構：熱動元件偵測持續過載，電磁元件應對短路瞬時大電流，兩者各司其職。覆蓋 75A 小型設備保護到 630A 重型配電盤，AC/DC 共用設計提升配置彈性，廣泛應用於工廠配電盤、機械設備與建築電力系統。
BW系列電流範圍對比
BW630RAG 500–630A 3P/4P
AC690V/DC250V
BW125RAG 75A 3P
AC690V
BW125JAG 2P
15–125A AC440V
0A
630A
產品規格
| 規格項目 | BW630RAG | BW125RAG-3P075 | BW125JAG 2P |
|---|---|---|---|
| 框架電流（AF） | 630A | 125A | 125A |
| 極數 | 3P / 4P | 3P | 2P |
| 定格電流（AT） | 500 / 600 / 630A | 75A | 15–125A |
| 定格電壓 | AC690V / DC250V | AC690V | AC440V |
| 遮斷容量 AC440V | 50 / 25 kA（IEC） | 50 kA | 30 kA |
| 遮斷容量 AC240V | 100 / 50 kA | 100 / 50 kA | — |
| 保護機構 | 熱動—電磁式雙重保護（過載 + 短路） |
配件：BW9BTAA-S2W 端子保護蓋（適配 BW125 系列）。
關鍵特點
- 熱動—電磁式雙重保護：精確應對持續過載與瞬時短路兩種故障模式。
- AC/DC 共用（BW630RAG）：AC690V / DC250V，配置彈性更高。
- 高遮斷容量：BW630RAG 在 AC240V 可達 100kA，適應高短路電流環境。
- 寬電流覆蓋：BW125JAG 2P 支援 15–125A 調整，一款對應多種設備規格。
