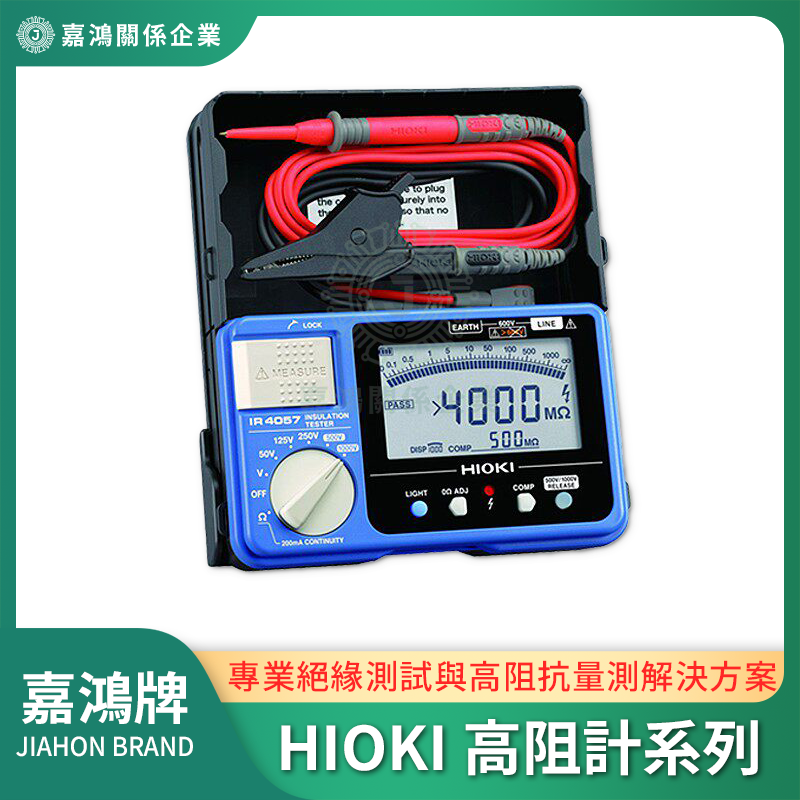

日置 HIOKI 高阻計系列｜絕緣測試與高阻抗量測解決方案
日置 HIOKI 高阻計系列專為電氣設備絕緣測試、高阻抗量測與產線維護應用設計，涵蓋數字式與模擬式絕緣測試儀以及測試線與連接配件。無論是電氣設備檢修、配電盤檢查、太陽能系統測試或實驗室高阻抗量測，HIOKI 高阻計系列皆能提供穩定、精準且安全的測試表現。透過清晰顯示、快速判斷功能與符合國際安全標準的設計，協助工程人員在複雜環境中快速完成絕緣檢測，降低誤判風險並提升維護效率。
🔹產品規格
高阻計規格表
| 型號 | 測試電壓範圍 | 絕緣阻抗範圍 | 低阻測量範圍 | 電壓測量範圍 | 尺寸 / 重量 |
|---|
| IR4056-20 | 50 V (100 MΩ)、125 V (250 MΩ)、250 V (500 MΩ)、500 V (2000 MΩ)、1000 V (4000 MΩ) | 上限 4000 MΩ | 10 Ω ～ 1000 Ω (200 mA 電流) | AC/DC 4.2 V ～ 600 V | 159 × 177 × 53 mm / 600 g |
| 3454-11 | 250 V (500 MΩ)、500 V (500 MΩ)、1000 V (4000 MΩ) | 上限 4000 MΩ | 40 Ω ～ 4 MΩ (200 mA 電流) | AC/DC 600 V | 175 × 148 × 56 mm / 530 g |
| 3490 | 250 V (100 MΩ)、500 V (100 MΩ)、1000 V (4000 MΩ) | 上限 4000 MΩ | 3 Ω / 30 Ω (200 mA 電流) | AC 0 ～ 600 V | 159 × 177 × 53 mm / 610 g |
液體樣品電極規格表
| 型號 | 容量 / 電極結構 | 電極間距 | 電容 / 電極常數 | 尺寸 | 可用於儀器 |
|---|
| SME-8330 | 25 mL / 電氣守護式三電極 (主/對/保護) | 1 mm | 主/對電極間 45 pF / 約 500 cm | φ 36 mm × 140 mm | SM7110、SM7120、SM7420 等超高阻計 (需 Z5010 轉接器搭配 SM7000 系列) |
配件規格表
| 型號 | 類型 / 用途 | 長度 | 包含組件 | 安全等級 | 可用於儀器 |
|---|
| L9787 | 測試導線組 (Test Lead Set) | 1.2 m | 紅/黑測試線、鱷魚夾、線/地線 | CAT III 1000 V / CAT IV 600 V | 3490、IR40xx 系列絕緣測試儀 |
🔹產品特色
型號特色
- IR4056-20：五範圍數字絕緣測試儀，支援 50V～1000V 測試電壓與 PASS/FAIL 判斷功能，0.8 秒快速響應，整合低阻測試與 AC/DC 600V 電壓量測。
- 3454-11：三範圍數字絕緣測試儀，具 PASS/FAIL 燈光與蜂鳴器提示，支援 200 mA 低阻連續性測試與 AC/DC 電壓量測。
- 3490：模擬式絕緣測試儀，指針刻度搭配 LED 輔助顯示，操作直覺，具備 200 mA 連續性測試與 AC 600V 電壓量測。
- L9787：1.2m 測試導線組，含鱷魚夾與可拆卸端子設計，可用於 IR40xx 與 3490 系列絕緣測試儀，提升測試靈活度。
- SME-8330：液體樣品電極，三電極守護設計，高阻抗測量可達 10^19 Ω·cm，耐化學腐蝕且易清潔。
共通特點
- 符合 CAT III 600V 安全等級與相關國際標準，兼顧測試安全性。
- 可用於高阻抗與絕緣電阻量測，提升設備檢測與品質控管效率。
- 設計堅固耐用，可用於產線維護、設備檢修與實驗室環境。
- 多種測試電壓與測試方式，支援不同電氣設備與材料測試需求。
- 製造商配件與儀器搭配設計，有助於維持測量穩定性與精度。
🔹使用範圍
- 電氣設備絕緣測試與設備維護檢查。
- 配電盤、配線系統與斷路器檢測。
- 太陽能系統、電動車設備與電力系統檢測。
- 工業設備保養與電氣安全檢查。
- 實驗室高阻抗量測與液體材料電阻率測試。
日置 HIOKI 高阻計系列結合高精度量測、可靠安全設計與多元配件支援，能滿足工業產線與實驗室環境的各類絕緣與高阻抗測試需求。無論是日常設備維護或電氣檢測，HIOKI 高阻計系列皆能提供穩定可靠的測試結果，是電氣工程與品質控制領域值得信賴的量測工具。
