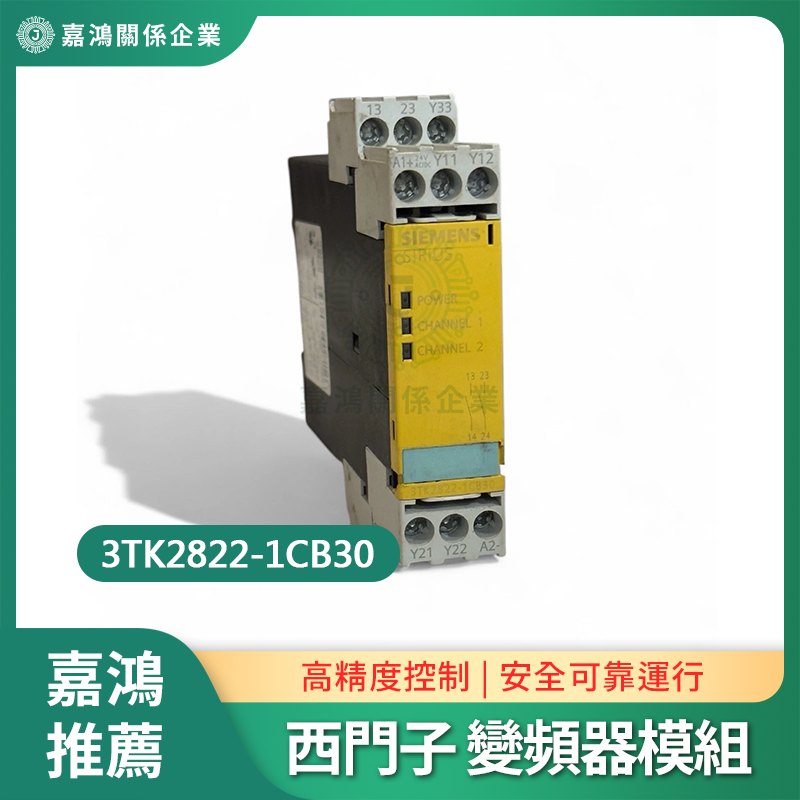

西門子 Siemens 安全監控繼電器（3TK2822-1CB30）｜雙通道、自動啟動、2 組安全接點，22.5mm 寬，工業控制盤適用

安全迴路的核心問題是：當緊急停止或門鎖被觸發時，如何確保設備確實停機，而不是因為訊號線路斷路、接觸不良而誤判為「安全」？ 安全監控繼電器（Safety Monitoring Relay）的設計就是解決這個問題——它以冗餘電路持續偵測輸入迴路的完整性，若偵測到異常（包括線路斷路、觸點熔接等故障），立即切斷輸出，防止設備在不安全狀態下繼續運轉。

西門子 Siemens SIRIUS 3TK2822-1CB30 是 SIRIUS 3TK28 系列的基本型安全繼電器（雙通道輸入、自動啟動、2 組常開安全接點），用於緊急停止按鈕、安全門開關等各類安全輸入裝置的監控。

安全迴路架構示意

※ 冗餘偵測：即使單一輸入接點熔接或斷路，繼電器仍能偵測異常並切斷輸出

規格一覽

型號

3TK2822-1CB30

系列

SIRIUS 3TK28，基本型安全繼電器（自動啟動）

輸入電壓

24V AC/DC（AC 50/60Hz）

輸出接點

2NO 安全接點（13-14、23-24），沒有訊號接點

延遲時間

無（安全接點立即斷開，停止類別 0）

外觀尺寸

22.5mm 寬，DIN 導軌安裝

防護等級

外殼 IP40／端子 IP20

操作溫度

-25 ~ +60°C

安全等級

SIL 3（IEC 62061）、PL e（EN ISO 13849-1）——依 Siemens 型錄

端子方式

螺絲端子接線

自動啟動是什麼意思

3TK2822 是「自動啟動」：兩個輸入通道一接通（例如安全門關上），2 組安全接點就閉合，不用另外按復歸鈕；本機沒有延遲，輸入一斷開就立即切斷（停止類別 0）。要處理慣性停止時間（大型旋轉機械、重型輸送帶斷電後還會轉好幾秒）時，要另外搭配門鎖或延遲型安全裝置；需要「急停放開後必須按復歸鈕才能再啟動」的迴路，原廠對應的是監控式啟動的 3TK2823。

與 STO（Safe Torque Off）的搭配

對於支援 STO 功能的驅動器（如 OMRON R88M-1L 系列、西門子 SINAMICS S120），安全監控繼電器可作為外部安全迴路的監控層：緊急停止觸發 → 3TK2822 偵測輸入異常 → 2 組安全接點斷開 → 驅動器 STO 訊號切斷 → 扭矩輸出關閉。形成雙重確認機制，提升整體安全迴路的可靠度。
