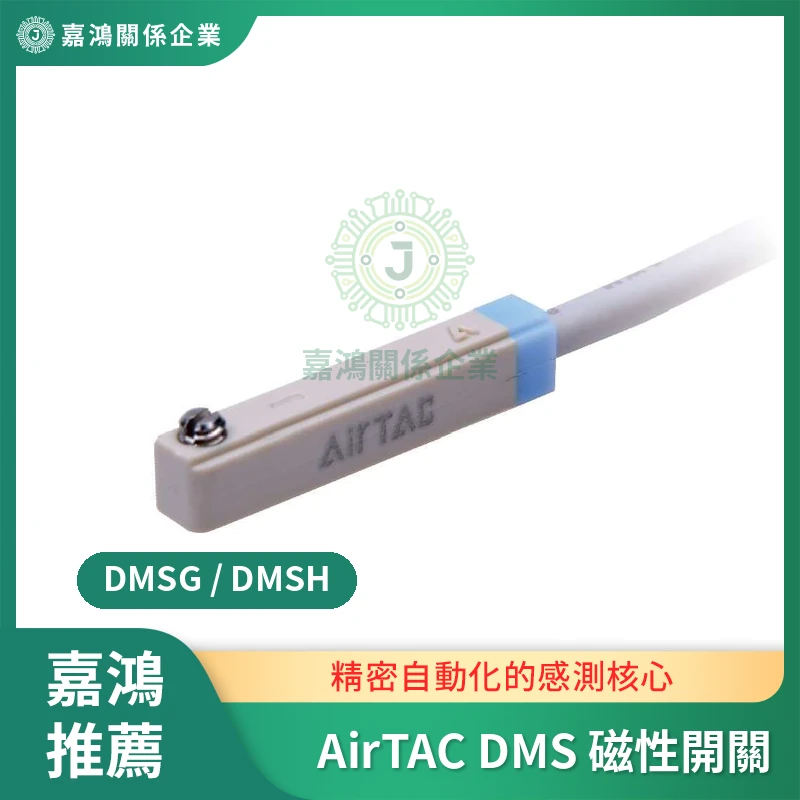

AirTAC DMS 電子式磁性開關｜NPN 三線、1000 Hz、一般型 IP64

裝在氣缸溝槽上、感應活塞磁環的位置開關：活塞走到開關裝設的位置，就送出訊號給 PLC，確認氣缸動作到位。亞德客 AirTAC DMS 系列是電子式（無接點）：用電子元件感應磁場、電晶體輸出，沒有機械接點，最大切換頻率 1000 Hz。業界習慣把氣缸上的這類開關都叫「磁簧開關」；嚴格來說，磁簧開關是有機械接點的磁簧式，AirTAC 的磁簧式是 CMS 系列（見下方比較）。

本頁規格（3 種，都是 DMS 一般型）

規格	本體截面	輸出	導線
DMSG-N020	G 型	NPN 三線式	直接出線 2 m
DMSG-N030	G 型	NPN 三線式	直接出線 3 m
DMSH-N030	H 型	NPN 三線式	直接出線 3 m

型號怎麼看（依原廠訂購碼）：DMS＝電子式；G、H＝本體截面外形，對應不同氣缸的感測器溝槽；N＝NPN 三線式；020、030＝線長 2 m、3 m；型號最後沒有 RW＝一般型。PNP 三線式、二線式、5 m／10 m 線長、M8／M12 快速接頭，以及防水耐油抗撓曲型（RW）可詢價；不確定要 G 型還是 H 型，告訴我們氣缸型號，我們幫您對照。

產品規格（NPN 三線式，依 AirTAC 原廠型錄）

項目	DMS 電子式（NPN 三線式）
工作電壓	DC 5～30 V
最大開關電流	200 mA（30 V）
最大接點容量	6.0 W
內部消耗電流	5 mA 以下
內部殘餘電壓	0.7 V 以下
最大切換頻率	1000 Hz
耐衝擊	30 G（原廠註：實際以 50 G 加嚴測試）
保護電路	電源極性反向保護、突波吸收保護
工作溫度	−10～70 °C
防護等級	一般型 IP64（本頁 3 種都是一般型）；防水耐油抗撓曲型（RW）IP68
認證	CE、RoHS

※ 規格依亞德客 AirTAC 官網 CMS、DMS 系列感測器型錄；接線與安裝請依原廠說明書。

電子式 DMS 和磁簧式 CMS 差在哪？

項目	DMS 電子式（本頁）	CMS 磁簧式
怎麼導通	電子元件感應磁場，電晶體輸出，沒有機械接點	磁鐵靠近時兩片簧片吸合，機械接點導通
接線	三線式（NPN 或 PNP），另有二線式	二線式
使用電壓	DC 5～30 V（三線式）	AC／DC 5～30 V
最大切換頻率	1000 Hz	200 Hz
要注意	三線式要另外接電源；PLC 輸入要對應 NPN 或 PNP	不用另外接電源；另有高溫型（−10～125 °C）

原本用二線式磁簧開關、要換成三線式電子式，記得多接一條電源線，並確認 PLC 輸入接的是 NPN 還是 PNP 感測器。需要 AirTAC 磁簧式 CMS 也歡迎洽詢。

核心特點

電子式、沒有機械接點：沒有簧片接點會磨耗或黏住，最大切換頻率 1000 Hz，適合往復快、動作頻繁的氣缸。
保護電路：電源極性反向保護、突波吸收保護。
線材與結構：原廠型錄標示 DMS 系列採高撓度線材、出線處加 SR 抗撓曲結構，本體是抗衝擊工程材料。
四種截面外形：G、H、E、J 四種，對應不同氣缸的感測器溝槽；DMSG 另可搭配原廠安裝附件 F-MQ□、F-SC□SH（另購），裝在更多種氣缸上。
防水耐油抗撓曲型（RW）：線材撓度比一般型提升約 20%、IP68，可用在油塵環境與多關節機械手、坦克鏈；原廠建議電纜最小彎曲半徑 19 mm。本頁 3 種是一般型，RW 型請詢價。
CE、RoHS：原廠標示 CE 認證、符合 RoHS。
