Allen-Bradley CompactLogix 1769 PLC 模組系列

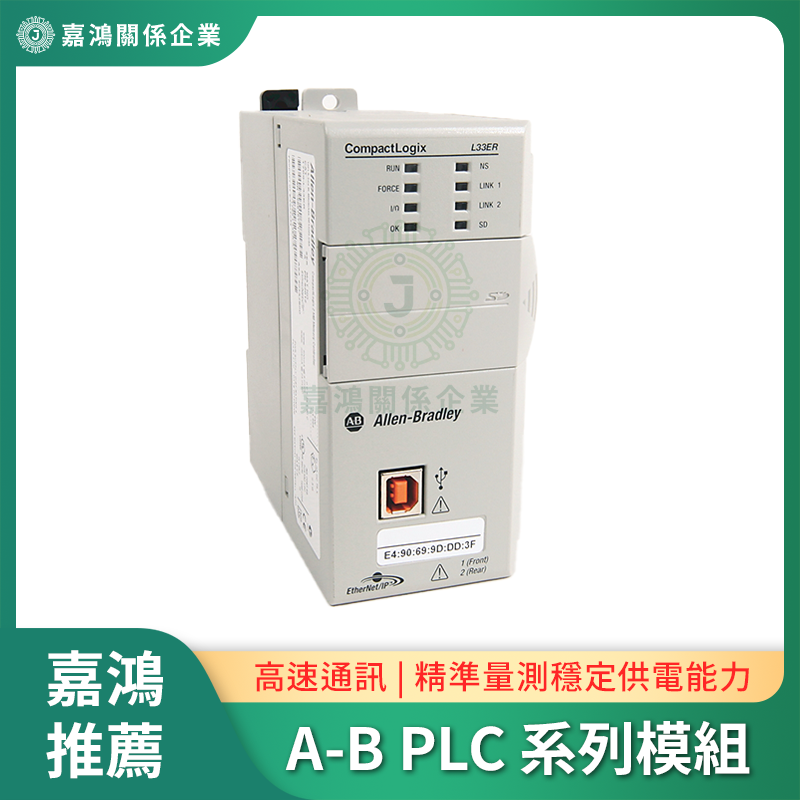

Allen-Bradley（Rockwell Automation）CompactLogix 1769 系列為工業自動化高可靠度 PLC 平台，1769-L33ER CPU 具備 2MB 記憶體、雙 EtherNet/IP 埠，最多支援 16 個 I/O 模組與 32 個 EIP 網路節點；1769-IT6 提供 6 點多類型熱電偶輸入（T/J/K/E 型），適合製程溫度精準量測；1769-PB4 背板電源供應模組及 1606-XL60DR（60W DIN 導軌型 AC/DC 轉換電源）共同確保系統穩定供電。
主要型號規格
| 型號 | 類型 | 規格摘要 |
|---|---|---|
| 1769-L33ER | CompactLogix CPU | 2MB，雙 EtherNet/IP，16 個 I/O 模組，32 EIP 節點 |
| 1769-IT6 | 熱電偶輸入模組 | 6點，T/C/J/K/E 型熱電偶，DC24V |
| 1769-PB4 | CompactLogix 背板電源 | 4A @ 5VDC，DIN 導軌，背板供電 |
| 1606-XL60DR | DIN 導軌電源供應器 | 24VDC / 2.5A，60W，AC 85–264V 寬壓輸入 |
應用場景
- 製程控制：1769-IT6 接收多點溫度訊號，驅動加熱或冷卻控制迴路
- EtherNet/IP 整合：1769-L33ER 雙網口設計，直連 SCADA / 廠區網路不需額外交換器
- 中型設備自動化：CompactLogix 模組化平台，控制層與 I/O 層彈性擴充
- 系統備品維護：1769 系列模組單獨採購，快速更換損壞模組降低停機
