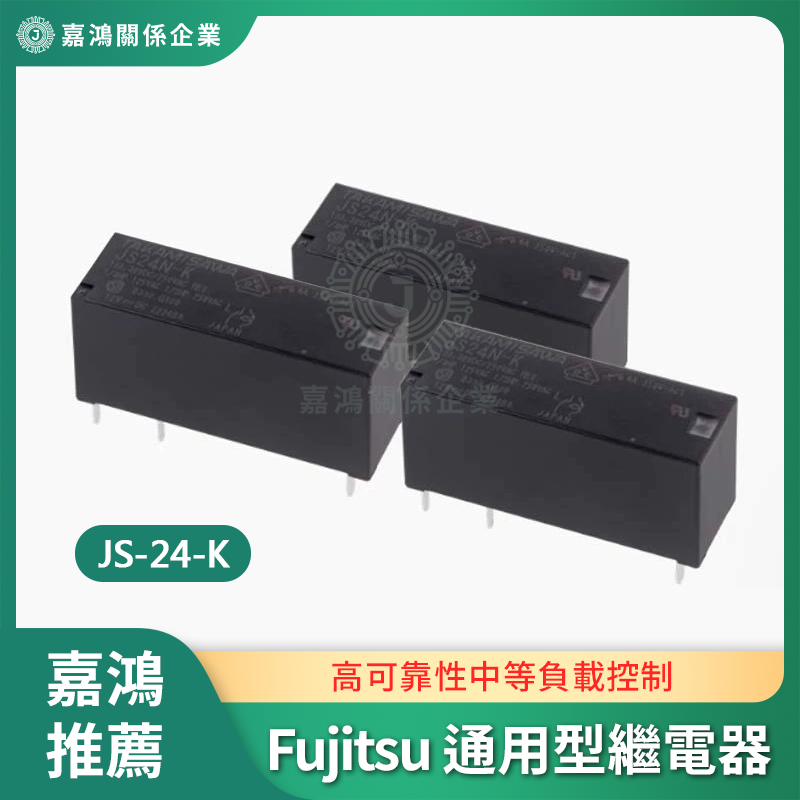

Fujitsu JS-24-K 通用型繼電器｜PCB 穿孔 SPDT 24VDC 高可靠性
Fujitsu JS-24-K 屬 JS 系列非鎖存式電源繼電器，採單刀雙擲（SPDT，1 Form C）觸點配置，專為 PCB 穿孔安裝設計。線圈額定 24VDC，觸點最大攜載 10A，動作時間 ≤10ms 快速響應；觸點材質金鍍銀合金（AgSnO₂）耐腐蝕性優異，介電強度線圈對觸點間達 3000 VAC，適用工業自動化控制板、家電 PCB 及電子設備切換控制。
JS-24-K (29×10×12.5mm)
COIL
24VDC
NC
COM
NO
1 Form C (SPDT)
線圈：24VDC
電阻：2350Ω
觸點：8A/250VAC
動作：≤10ms
工作溫：-40~85℃
Fujitsu JS-24-K 繼電器電路符號與關鍵規格
產品規格
| 規格項目 | 數值 |
|---|---|
| 型號 | JS-24-K |
| 觸點形式 | SPDT（1 Form C，單刀雙擲） |
| 線圈額定電壓 | 24 VDC |
| 線圈電阻 | 2350 Ω（±10%） |
| 線圈電流 | 約 10.21 mA |
| 最小動作電壓 | 16.8 VDC（70% 額定值） |
| 額定功率 | 245 mW |
| 觸點額定 | 8 A 250 VAC / 8 A 24 VDC（電阻負載） |
| 最大攜載電流 | 10 A |
| 最小切換負載 | 10 μA / 10 mV |
| 動作時間 | ≤10 ms（最大） |
| 釋放時間 | ≤5 ms（最大） |
| 觸點材質 | 金鍍銀合金（AgSnO₂） |
| 介電強度（線圈↔觸點） | 3000 VAC |
| 工作溫度 | -40°C 至 +85°C |
| 尺寸 | 29mm × 10mm × 12.5mm |
| 安裝方式 | PCB 穿孔安裝 |
