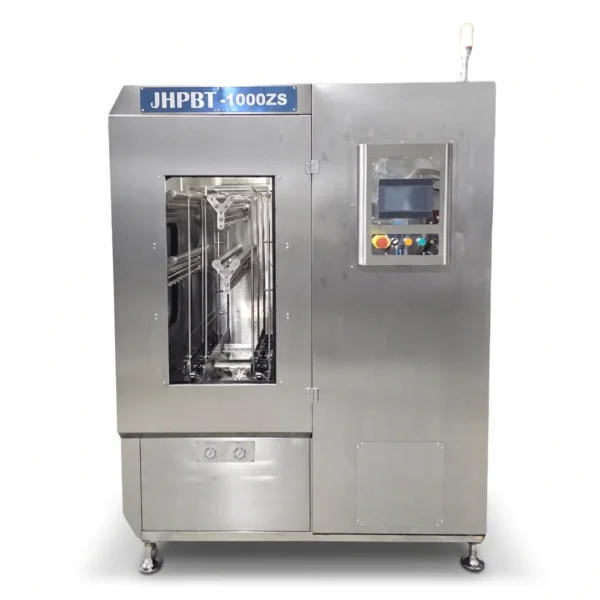

雙槽自動門鋼板清洗機 JHPBT-1000ZS
嘉鴻牌清洗機 品牌保證
台灣研發設計 ｜ 中國精益製造
傳承台灣精密製程經驗，結合在地化生產優勢。嘉鴻堅持高標準品質控管，為客戶提供高性能、高穩定性、高 CP 值的清洗解決方案。
SMT 鋼板印過一段時間，網孔裡堵了錫膏，印刷品質就開始掉；人工擦洗又費時，也讓人直接接觸清洗液。JHPBT-1000ZS 雙槽自動門鋼板清洗機是專為環保與人員防護設計的第三代鋼板清洗機：鋼板放進去後由機器自動固定，清洗、漂洗、風切乾燥、加熱烘乾全部自動完成，完成後自動送出鋼板。
清洗時鋼板上下抛動，12 條噴淋臂同時高壓噴射加溫的清洗液；適用鋼板尺寸 750 × 750 × 40 mm，可同時放兩片，液箱容量 2 × 90 L。
| 750×750 mm適用鋼板（×2） | 12 條噴淋臂 | 2×90 L液箱容量 | 自動門入板方式 |
適用範圍
- SMT 鋼板、銅網、膠網：印刷後表面與孔壁殘留的錫膏、紅膠
- 印膠治具與印刷刮刀
- PCB 誤印板
作業流程
手動放入鋼板 → 鋼板上下抛動 → 噴淋增壓、在線集中過濾清洗 → 回收清洗液 → 噴淋增壓、在線集中過濾漂洗 → 回收漂洗液 → 風切烘乾 → 自動送出鋼板。
技術規格
| 項目 | 規格 |
|---|---|
| 型號 | JHPBT-1000ZS |
| 適用鋼板尺寸 | 750 mm（L）× 750 mm（W）× 40 mm（H），可放 2 片 |
| 液箱容量 | 2 × 90 L（最大） |
| 清洗壓力 | 3～6 kg/cm² |
| 清洗方式 | 對稱互補式雙重噴淋清洗 → 噴淋漂洗 → 雙重風切乾燥 → 加熱烘乾 |
| 清洗時間 | 2～5 分鐘（錫膏） |
| 漂洗時間 | 1～3 分鐘（錫膏） |
| 乾燥時間 | 3～5 分鐘 |
| 外部氣源 | 0.45～0.7 MPa |
| 耗氣量 | 150～350 L/min |
| 功率 | 額定 18 kW／總功率 44 kW |
| 排氣口尺寸 | 150 × 30 mm（H），最大引力風速 3 m/s |
| 入板方式 | 自動門 |
| 設備外觀尺寸 | 1500 mm（L）× 1650 mm（W）× 2050 mm（H） |
| 設備淨重 | 約 850 kg |
電源頻率依原廠規格書標示；台灣市電為 60 Hz，訂購時請洽詢確認配置。
設備特點
自動固定、自動送出 鋼板放入後自動固定、清洗完成自動送出，減少人員接觸清洗液。
12 條噴淋臂，沒有盲區 專利噴嘴設計，噴淋臂與噴嘴可拆卸；噴嘴壓力可視化調節，小尺寸工件不受高壓衝擊。
加溫清洗 標配稀釋液槽與漂洗水槽加熱，提升清洗效率、縮短清洗時間。
人員防護 緊急停止按鈕、漏電保護，觀察窗與入板口裝有光電感應開關。
節能環保 內置過濾裝置讓溶劑循環使用，減少溶劑用量；整體不鏽鋼機身耐酸性、鹼性清洗液。
怎麼挑
- 要自動門、雙槽：選 JHPBT-1000ZS，鋼板自動固定與送出，整個作業盡量不讓人碰到清洗液。
- 單片、手動入板就夠：看電動鋼板清洗機 JHPBT-1000X。
- 兩片要各自獨立清洗與漂洗：看獨立雙槽噴淋鋼板清洗機 JHPBT-1000XSD。
- 不想接電、現場有防爆需求：看全氣動鋼板清洗機 JHPBT-750 / 750S。
