KEYENCE 雷射感測器｜工業級安全防護與高精度 3D 輪廓檢測解決方案
在邁向智慧製造的過程中，工業安全與精密檢測是確保產能穩定的兩大核心。KEYENCE 雷射感測系列提供從 270° 廣角安全防護到亞微米級（sub-micron）的 3D 形狀測量，專為解決複雜機台周邊的防護死角，以及高反射材質表面的檢測痛點，協助企業在惡劣的工廠環境中實現無縫的自動化監控。
🔹產品規格
| 型號 | 類型 | 關鍵參數 |
|---|---|---|
| SZ-04M | 安全雷射掃描器主機（多功能型） | • 偵測角度：270°（-45° 至 225°） • 保護區半徑：最大 4.2 m • 最小可偵測物體：直徑 30/40/50/70/150 mm（依設定） • 掃描週期：60 ms～480 ms（通用） • 光源：紅外線雷射二極體 905 nm，Class 1 |
| LJ-X8080 | 2D/3D 雷射輪廓感測頭（高精度廣視野型） | • 參考距離：73 mm • Z 軸範圍：±20.5 mm（全量程 41 mm） • X 軸範圍：近側 30 mm / 參考 35 mm / 遠側 39 mm • 光源：藍色半導體雷射 405 nm，Class 2M • 點尺寸：約 44 mm × 72 μm • 單次 HDR 功能 |

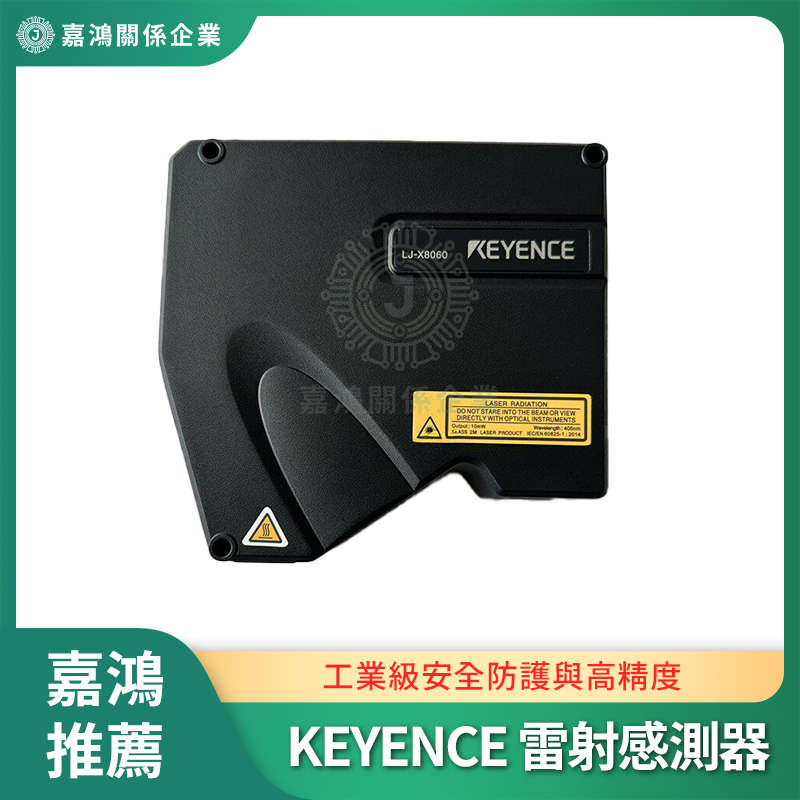

| LJ-X8060 | 2D/3D 雷射輪廓感測頭（中距離高精度型） | • 參考距離：64 mm • Z 軸範圍：±7.3 mm（全量程 14.6 mm） • X 軸範圍：近側 15 mm / 參考 16 mm / 遠側 16 mm • 光源：藍色半導體雷射 405 nm，Class 2M • 點尺寸：約 25 mm × 49 μm • 單次 HDR 功能 |
| LJ-X8000A | 原始資料輸出控制器（Raw Data Output） | • 感測頭輸入：最多 1 頭（相容 LJ-X8000 / LJ-V7000 系列） • 採樣週期：最高 16 kHz（63 μs，LJ-X8000 頭） • 介面：Ethernet 1000BASE-T、RS-422 編碼器輸入、同步 I/O • 電源：24 VDC ±10%，消耗 1.3 A • 監控輸出：Analog RGB XGA |
🔹產品特色
型號特色
- KEYENCE SZ-04M：
多功能型安全雷射掃描器，支援 270° 廣角偵測與雙保護區獨立輸出，最大保護半徑達 4.2m，是機器人工作區與自動化產線的核心防護主機。 - KEYENCE LJ-X8080：
高精度廣視野型感測頭，具備 73mm 參考距離與寬廣掃描視野，支援單次 HDR 功能，能穩定重現高反射金屬或暗色材質的 3D 輪廓。 - KEYENCE LJ-X8060：
中距離高精度型感測頭，專注於精細局部掃描，具備極高重現性與最高 16 kHz 高速採樣，適合精密零件與焊縫的尺寸驗證。 - KEYENCE LJ-X8000A：
原始資料輸出控制器，專為高速產線設計，支援將感測頭獲取的原始點雲資料（Raw Data）以極高頻寬傳輸至第三方軟體或 PC 進行分析。
共通特點
- 採用藍色或紅外線雷射技術，具備 Class 1 或 Class 2M 安全等級認證，在確保量測精度的同時兼顧作業安全性。
- 具備優異的環境適應力，防護等級達 IP65/IP67，能有效抵抗工廠內的油污、粉塵與水氣噴濺。
- 支援快速設定與自動繪圖功能，透過直覺式軟體界面，僅需 3 步驟即可完成保護區劃分或測量參數配置。
- 內建溫度補償與高穩定演算法，在環境溫度波動下仍能維持極低漂移，確保數據的一致性。
🔹適用範圍
- 安全區域防護：應用於機器人工作站、自動搬運車 (AGV) 及輸送帶周邊，防止人員誤入受傷。
- 精密 3D 檢測：電子零件高度差測量、半導體晶圓缺陷檢測及汽車車體零件的截面形狀驗證。
- 複雜材質量測：針對光澤表面、金屬加工件及對比差異大的工件，提供穩定且清晰的成像。
- 高速產線追蹤：支援批次測量與即時數據輸出，適用於高速生產環境下的線上品質管控。
透過 KEYENCE 雷射感測技術的全面支援，您能同時實現最高等級的人機安全保護與極致精準的品質檢測。
