微動開關 Micro Switch Snap-Action Switch｜OMRON V 系列 / Honeywell Micro Switch / ZF Cherry
機構內部精密接觸式按壓觸發開關，體積 10-20 mm 級、塑膠殼、AC 125V/16A 觸點容量、動作行程 0.5-2 mm、動作力 50-300 gf。廣泛用於儀器內部、家電按鍵、機台內部行程感測、限位開關內部接點、印表機紙張偵測、滑鼠按鍵。
微動開關（Micro Switch / Snap-Action Switch）是體積最小、價位最親民的機械接觸式開關。核心特性是「Snap-Action」瞬動機制 — 內部彈簧片在動作頭被按壓到觸發點時瞬間翻轉切換接點，整個過程在 1-3 毫秒完成，無「半通電」狀態，避免接點電弧損壞。
本系列定位為「機構內部精密用」，與限位開關（金屬殼、IP65+、工業級）是孿生兄弟但用途完全不同。微動開關用於 儀器內部、家電按鍵、機台內部行程感測、印表機紙張偵測、滑鼠按鍵 等小型應用，量大採購可議。三大廠牌：OMRON V 系列（日，台灣主流；OMRON 電子零件事業 2026 年起以 Aratas 名義經營，原廠網站 components.omron.com 標示「formerly Omron Components」）、Honeywell Micro Switch（美，業界代名詞）、ZF Cherry（德/美，鍵盤鍵軸主流）。嘉鴻關係企業供應上述廠牌與台系CP 值品牌備品。
規格表（業界通用微動開關參考）
| 項目 | 規格範圍 | 備註 |
|---|---|---|
| 動作機制 | Snap-Action（瞬動） | 過心點彈簧片瞬間切換 |
| 外殼 | 塑膠（PBT / 酚醛樹脂） | 無防護等級（IP00） |
| 體積 | 標準 V-15：27×16×10 mm | 另有短型 V-16、超小型 D2F |
| 接點容量 | AC 125V / 16A、AC 250V / 5A、DC 24V / 5A 一般 | 輕觸型容量較低 |
| 動作力 OF | 50-300 gf 標準範圍 | 輕觸 25-50、重觸 300+ |
| 動作行程 OT | 0.5-2 mm | 同型號通常 1.0 mm 為主 |
| 機械壽命 | > 10^6 – 10^7 次 一般情況 | 實際以原廠規格書為準 |
| 電氣壽命 | > 10^5 次（額定負載） | 輕負載壽命可達 10^6+ 次 |
| 動作頭 | 無桿、桿件、滾輪、彈簧、模擬桿可選 | 依機構觸發方式選 |
| 端子 | 焊接式 / 快插 6.3 mm 平頭 | 家電多快插、工業多焊接 |
應用情境
微動開關的應用集中在「機構內部與儀器內部」 — 體積小、價位低，做為精密位置感測或按鍵介面：
1. 機構內部行程感測
SMT 機台、半導體設備機構內部的零件到位、機構復歸位置感測。體積小可裝入機構縫隙，價位低適合多點配置。配桿件或滾輪型動作頭。
2. 限位開關內部接點
工業限位開關（XCKM、D4N）內部就是用微動開關當接點本體 — 外面金屬殼防護 + 多種動作頭，內部微動負責實際接點切換。
3. 印表機 / 影印機 / ATM 紙張偵測
送紙路徑各檢查點裝微動開關感測紙張通過 — 紙張碰到桿件觸發。輕觸型（50-100 gf）避免紙張被壓住或卡紙。
4. 自動販賣機 / 售票機按鍵
按鍵與內部機構感測都用微動開關 — 經得起 10^6 + 次按壓壽命、價位低、體積適配。Cherry MX 機械鍵盤鍵軸即微動開關設計衍生。
選型重點：依應用挑廠牌與規格
| 應用 | 動作頭 | 動作力 | 建議廠牌 |
|---|---|---|---|
| 工業機構內部行程 | 桿件 / 滾輪桿 | 標準 100-200 gf | OMRON V-15-1A4 / Honeywell V7-1A4 |
| 限位開關內部接點 | 無桿 | 標準 100-200 gf | OMRON V-153-1A4 |
| 家電 / 印表機紙張 | 桿件（長桿） | 輕觸 50-100 gf | OMRON V-15G-3A4 / Honeywell V7 |
| 機械鍵盤鍵軸 | 無桿（鍵帽按壓） | 輕觸 45-60 gf | ZF Cherry MX 系列 |
| 需重觸感（防誤觸） | 無桿 | 重觸 300+ gf | OMRON V-15 重觸版 |
| 超小型機構（手錶 / 醫療儀器） | 無桿 / 模擬桿 | 輕觸 25-50 gf | OMRON D2F / Honeywell SS 系列 |
本頁規格選項為 V-215-1C6，其他型號可詢價。
動作力怎麼挑：選型公式
選型公式：機構零件重量輕、機構小、振動少 → 用輕觸；機構重、有振動干擾、需明確操作回饋 → 用標準或重觸。動作行程一般 0.5-2 mm，多數型號 1.0 mm 為主流。同型號通常有 2-3 種動作力規格可選，採購時注意末碼字母。
4 種動作頭：依機構觸發方式選
- 無桿（Pin Plunger）：動作頭就是一個小柱塞。最簡單、體積最小、價位最低。用於空間極窄、機構零件直接接觸開關的場合（限位內部接點本體最常用）。
- 桿件型（Lever）：動作頭接一個短桿件，物體推桿件觸發。行程比無桿大、動作力較小，用於機構內部行程感測、家電按鍵。

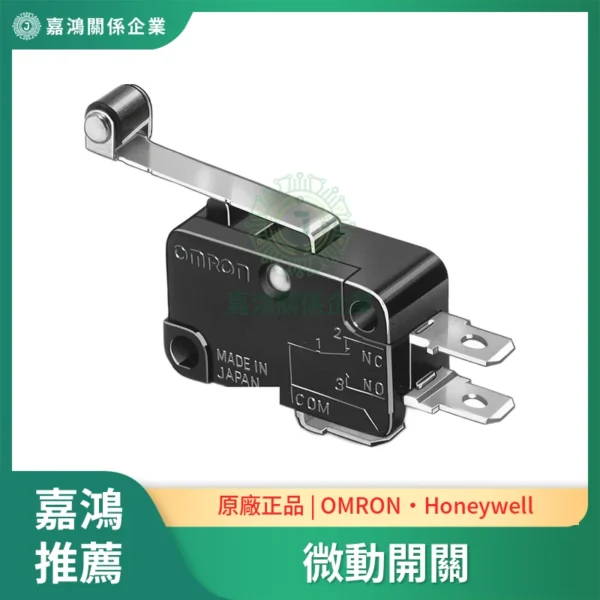

- 滾輪桿型（Roller Lever）：桿件末端裝小滾輪，物體側面通過時觸發。動作平順、桿件磨耗少，用於機構零件平移通過的場合。
- 彈簧型（Spring Rod）：柔性彈簧桿，多方向觸發。較少見，用於物體角度不確定、需全方位防護的場合。
