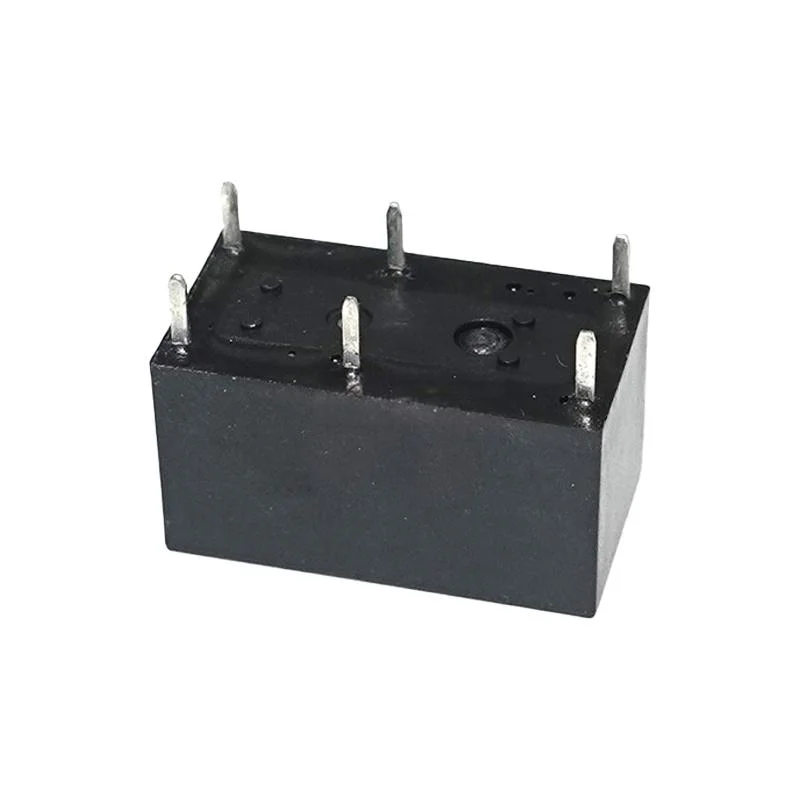

OMRON G6B-2114P-US PCB 電力繼電器｜1a1b 接點 5A，密封結構小巧耐用
OMRON G6B 系列超小型 PCB 電力繼電器，SPST-NO + SPST-NC（1a1b）接點，額定 5A/250VAC，線圈耐壓 3,000 VAC，可選 5/12/24 VDC 線圈電壓，適用自動化控制板、溫控設備與負載切換。
結論先行：
OMRON G6B-2114P-US 是 G6B 系列 PCB 安裝型電力繼電器，1a1b（SPST-NO + SPST-NC）接點配置，接點額定 5A/250VAC 或 30VDC，密封結構耐超音波清洗。線圈功耗低（DC12V 版本僅 300 mW），線圈與接點間耐壓 3,000 VAC（衝擊耐壓 6 kV），取得 UL508、CSA、SEV 認證，廣泛應用於 PCB 板載控制電路。
核心規格
| 型號 | G6B-2114P-US |
|---|---|
| 系列 | G6B（PCB 電力繼電器） |
| 接點配置 | 1a1b（SPST-NO + SPST-NC） |
| 接點額定 | 5A @ 250 VAC / 30 VDC |
| 接點材質 | 銀合金（Ag Alloy） |
| 線圈電壓 | 5 / 6 / 12 / 24 VDC 可選（訂購時指定） |
| 線圈功耗 | 約 300 mW（DC12V 版本） |
| 線圈電阻 | 480 Ω（DC12V）/ 1,920 Ω（DC24V） |
| 動作時間 | ≤10 ms（平均約 3 ms） |
| 釋放時間 | ≤10 ms（平均約 3 ms） |
| 線圈-接點耐壓 | 3,000 VAC（衝擊耐壓 6 kV） |
| 使用溫度 | -25°C 至 +70°C |
| 外殼尺寸 | 20 × 11 × 11 mm |
| 安裝方式 | PCB 直插（Through Hole） |
| 認證 | UL508、CSA、SEV |
G6B 系列型號速查
| 型號 | 接點 | 額定電流 | 特色 |
|---|---|---|---|
| G6B-1114P-US | 1a（SPST-NO） | 5A | 標準，功耗僅 98 mW |
| G6B-1174P-US | 1a（SPST-NO）大容量 | 8A | 高電流版本 |
| G6B-2114P-US | 1a1b（NO+NC） | 5A | 雙切換接點（本品） |
| G6B-2214P-US | 2a（DPST-NO） | 5A | 雙常開接點 |
| G6B-2014P-US | 2b（DPST-NC） | 5A | 雙常閉接點 |
選型提醒：
G6B-2114P-US 訂購時需在型號後加上線圈電壓，例如「G6B-2114P-US DC12」或「G6B-2114P-US DC24」。另有 -FD 型號採用 AgSnIn 接點，適合感性負載與電容性負載（產生突波電壓的場景）。此為一般情況，仍需視個案而定。
