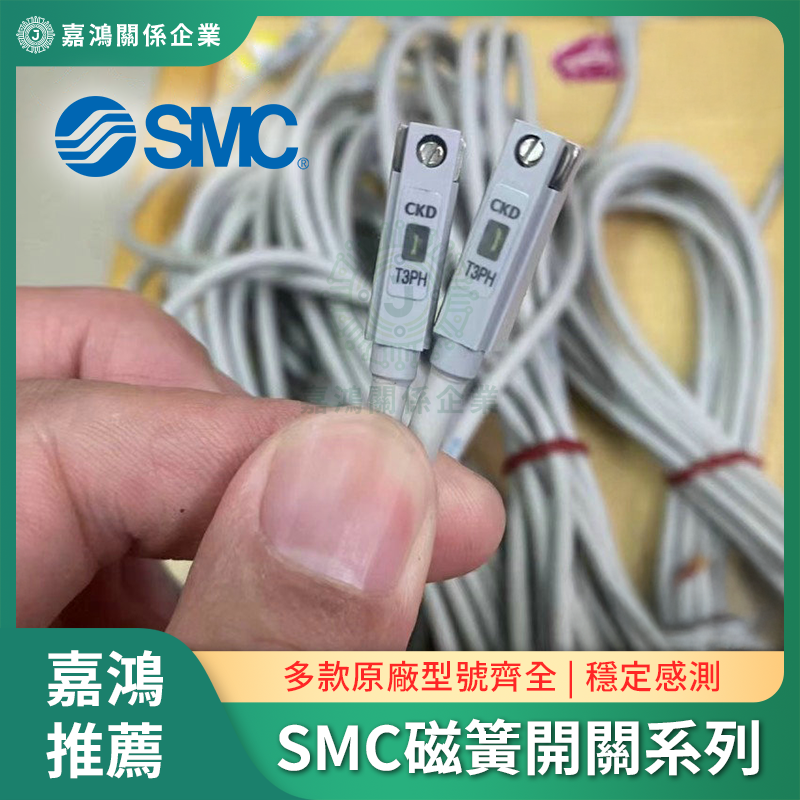

SMC磁簧開關系列｜D-A / D-B / D-M9 三大系列 16 款型號，3 分鐘完成選型

選型核心邏輯
氣缸往復頻率高（>100次/分）或需要更長壽命 → 選 D-M9 無接點系列；安裝空間受限、需要側出線或直角端子 → 選 D-B 系列；其他標準應用 → D-A 系列優先。型號後綴數字代表溝槽寬度相容規格，選型前先確認氣缸安裝溝槽尺寸。

系列	代表型號	接點類型	特點與選型時機
D-A 系列	D-A53、D-A93、D-A93L（3 m 線）、D-A93V	有接點磁性開關	通用型，大多數 SMC 標準氣缸的指定配套，安裝最簡單
D-B 系列	D-B53、D-B54、D-B73、D-B73L	有接點磁性開關	直角端子或底部出線設計，安裝空間緊湊時優先選
D-C 系列	D-C73	有接點磁性開關	細徑氣缸（CJ2 系列）配套，溝槽較窄時選用
D-M9 系列	D-M9B、D-M9BAL、D-M9BV、D-M9N	無接點（固態）	高頻應用首選，無電弧磨損，壽命顯著更長；含 AL 防水型
D-F8 / D-Y59B	D-F8NDC24V、D-Y59B	依型號	DC24V 系統直接驅動，整合性強
D-Z 系列	D-Z73	有接點磁性開關	適合特定 SMC 氣缸溝槽規格
固定座	BA4-040	—	磁簧開關安裝固定座，適用 Ø40mm 以下氣缸

選型提示：型號中的數字後綴（53 / 73 / 93）代表相容的氣缸溝槽寬度規格。選型前先確認氣缸本體的感測器溝槽尺寸，再比對型號。D-M9 系列各後綴（B / BAL / BV / N）對應不同出線方向與防水等級，高頻或潮濕環境優先選 M9BAL。

磁簧開關的英文是 Reed Switch，也叫簧片開關。玻璃管裡封著兩片磁性簧片：磁鐵靠近時，兩片簧片被磁化而吸合、電路導通；磁鐵離開後簧片彈開、電路斷開。

裝在氣缸上時，它感應的是活塞上的磁環：活塞走到開關裝設的位置就送出訊號，用來確認氣缸行程到位，所以也常叫「氣缸磁簧開關」「氣缸磁性開關」。

種類	怎麼導通	本頁 SMC 型號	適合
有接點（磁簧式）	簧片被磁鐵吸合，機械接點導通	D-A、D-B、D-C、D-Z 系列	一般往復頻率的標準氣缸
無接點（固態式）	電子元件感應磁場，沒有機械接點	D-M9 系列	往復頻率高、要求壽命長的設備

選規格時再確認：氣缸感測器溝槽的形式與尺寸、出線方向、導線長度、2 線或 3 線輸出、使用電壓。
