三菱 Mitsubishi IGBT 功率模組｜PM300DSA060（600V/300A）+ CM150E3U-24H（1200V/150A），變頻器驅動
IGBT（Insulated Gate Bipolar Transistor，絕緣柵雙極電晶體）功率模組是變頻器、馬達驅動器與不斷電系統的核心功率切換元件。三菱電機 PM 系列為 IPM（Intelligent Power Module，智能功率模組），內建驅動 IC 與過電流 / 過溫 / 短路保護電路，省去外部驅動設計；CM 系列為標準 IGBT 模組，需搭配外部驅動電路。
兩款型號規格對照
| 規格項目 | PM300DSA060 | CM150E3U-24H |
|---|---|---|
| 類型 | 第3代 IPM，6-in-1 逆變器 + 制動 | 第3代 IPM，6-in-1 逆變器 |
| 集極電壓 | 600V | 1200V |
| 集極電流 | 300A | 150A |
| 封裝尺寸 | 106×62mm | 110×80mm |
| 驅動電壓 | Vc = 15V（內建驅動） | 內建驅動 IC |
| 保護功能 | 過電流、過溫、短路、制動 IGBT | 過電流、過溫、短路 |
| 主要應用 | 中型馬達驅動，600V 工業系統 | 高壓工業逆變器，1200V 應用 |
IPM vs 標準 IGBT 模組
PM300DSA060 與 CM150E3U-24H 均屬 IPM（Intelligent Power Module），特點是將原本需要外部實現的驅動電路、自舉電路（Bootstrap）與保護邏輯整合於模組內部，對設計工程師而言可直接驅動而不需額外設計保護電路，同時也降低因外部電路設計不當導致 IGBT 損壞的風險。

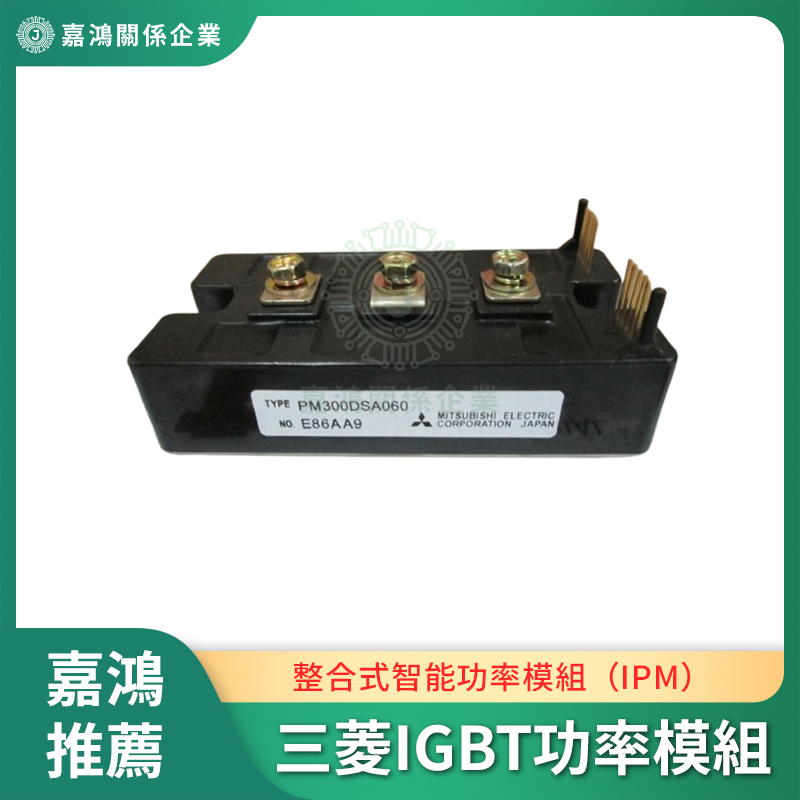

- PM300DSA060（600V/300A）：適用三相 200/220V 系統，額定電流 300A 對應約 75–110kW 的馬達驅動應用，內建制動 IGBT 支援能量回饋制動
- CM150E3U-24H（1200V/150A）：適用三相 400/440V 高壓工業系統，1200V 耐壓提供 2 倍安全裕量
