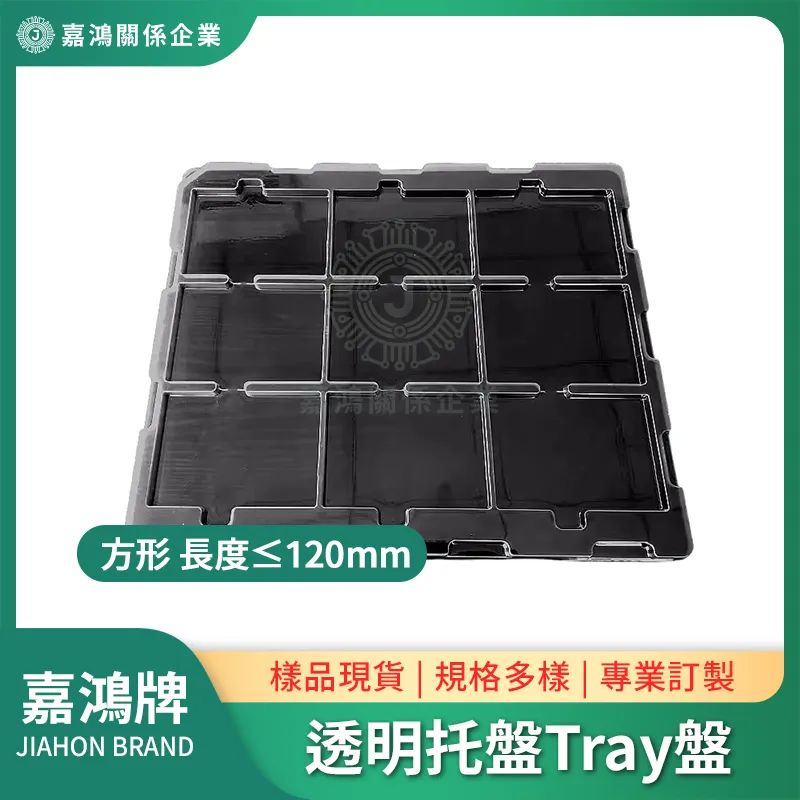

透明Tray盤方形 長度≤120mm｜馬達轉子、光學元件、大型連接器承載
內格長度介於 91–120mm 的方形透明吸塑盤，格距進入大尺寸區間，格數通常落在 12 至 30 格，適合單格承載體積較大、需要較大緩衝空間的元件：步進馬達定子/轉子、光學鏡頭模組、大型 PCB 板端連接器、工業控制器外殼。54 款現貨型號，格深 10–62mm，外形尺寸最大達 495×375mm。
代表規格一覽（54款現貨節選）
| 型號 | 內格尺寸（長×寬×深 mm） | 外形尺寸（mm） | 格數 | 典型應用元件 |
|---|
| JHDY0002 | 91×32×23 | 316×283×28 | 18 | 細長馬達定子、筒狀元件 |
| JHTRAF182 | 92×39×10 | 485×325×15 | 30 | 淺型大格距零件、薄型模組 |
| JHTRAF180 | 92×47×57 | 420×280×62 | 12 | 深凹圓柱體、光學鏡頭模組 |
| JHTRAF183 | 92×92×18 | 495×375×25 | 12 | 方型工控模組、馬達轉子 |
| JHTH001 | 94×32×15 | 475×240×20 | 20 | 大型連接器外殼、端子模組 |
| JHTRAF195 | 110×55×20 | 460×350×26 | 16 | 寬型 PCB 板端連接器 |
91–120mm 尺寸段的應用特性
| 元件類型 | 格深建議 | 格數參考 | 備注 |
|---|
| 步進馬達定子/轉子 | 20–30mm | 12–18 格 | 格底建議加 EVA 緩衝，防止轉動面刮傷 |
| 光學鏡頭模組（圓柱形） | 40–62mm | 12–16 格 | 深凹設計避免鏡面接觸盤壁，確認清晰度需求 |
| 大型 PCB 板端連接器 | 15–25mm | 16–30 格 | 格距需大於連接器總長 2mm，防橫向竄動 |
| 工控感測器/控制器外殼 | 20–40mm | 12–20 格 | 確認外殼有無鎖孔突出，選格深時預留空間 |
本尺寸段格數通常只有 12–30 格，整盤料件數量遠少於小尺寸段，但單件元件體積大，每件的防護要求相對更高。建議同步確認是否需要防靜電版本，尤其是含感測器晶片的模組料件。
外形尺寸注意：此尺寸段部分型號外形超過 460×350mm，請確認線端周轉車、料架層高與 Tray 盤外形尺寸的匹配性，避免無法疊放。
同系列其他尺寸段
