適配Yamaha 飛達校正鋼條・PCB 支撐鋁頂塊・飛達導槽導軌｜貼片機精度維護工具件

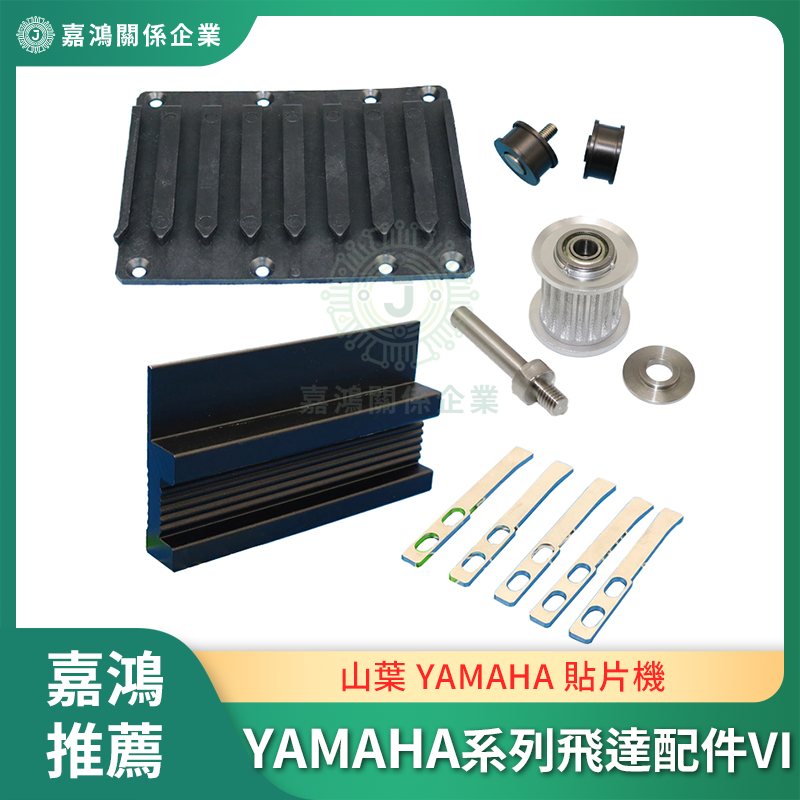

本頁為 Yamaha 貼片機系列配件第六集，查詢重點為飛達校正工具與 PCB 支撐件：飛達校正鋼條（Calibration Steel Strip）、PCB 支撐塊鋁頂塊（Aluminum Support Block）與飛達導槽導軌（Feeder Rail）。這三類零件是 SMT 產線精度維護的基礎工具件，適合定期備料而非故障後再採購。
飛達校正鋼條適用 YS12 / YS24，依料帶寬度分 8mm（KHJ-MD301-00X）至 88mm（KHJ-MD309-00X）共九款，飛達安裝後或懷疑送料偏移時使用，可快速驗證飛達開口與節距是否正確，建議各寬度備一套常駐工具箱。PCB 支撐塊依高度（76mm / 66mm / 64mm）與長度（20mm 至 500mm）細分多規格，適用 YG12 / YV100XG / YS12 / YS24 / YSM10 / YSM20 等多系列機台，採購前量取現有支撐塊高度與所需長度。
飛達導槽導軌（Feeder Rail）依節距分 4P（JJ-M371R-000）、8P（KG-M372R-00）與 12P（HY-M371R-00 / HY-M372R-00）四款，適用 YS12 / YS24 / YSM20 / YSM100；導軌磨損後飛達插入阻力增大或定位不穩，是大型換線後飛達脫落的前置原因。電磁閥過濾棉（KYH-M0204-039）適用 YV100II / YV100XG，PM 時建議同步更換，可降低電磁閥因粉塵堵塞造成的失效風險。
| 系列/品牌 | 料號 | 零件描述 | 備註 |
|---|---|---|---|
| YV100XF CL | KG2-M3407-A0X | 飛達氣座（帶密封圈） | — |
| YV100XF CL | KG2-M3407-A0X | 飛達氣座（不帶密封圈） | — |
| YS12/YS24/YSM20/YSM100 | KG-M372R-00 | 飛達導槽導軌 8P | — |
| YS12/YS24/YSM20/YSM100 | HY-M371R-00 | 飛達導槽導軌 12P | — |
| YS12/YS24/YSM20/YSM100 | HY-M372R-00 | 飛達導槽導軌 12P | — |
| YS12/YS24/YSM20/YSM100 | JJ-M371R-000 | 飛達導槽導軌 4P | — |
| YSM100 | —（請詢價） | 飛達導槽導軌 8P（128×72mm） | YSM100 專用 |
| YG12/YV100XG/YS12/YS24/YSM10/YSM20 | —（請詢價） | PCB 支撐塊鋁頂塊 高76mm × 長20–500mm | 多長度規格 |
| YG12/YV100XG/YS12/YS24/YSM10/YSM20 | —（請詢價） | PCB 支撐塊鋁頂塊 高66mm × 長20–500mm | 多長度規格 |
| YG12/YV100XG/YS12/YS24/YSM10/YSM20 | —（請詢價） | PCB 支撐塊鋁頂塊 高64mm × 長20–500mm | 多長度規格 |
| YS12/YS24 | KHJ-MD301-00X | 飛達校正鋼條 8mm | — |
| YS12/YS24 | KHJ-MD302-00X | 飛達校正鋼條 12mm | — |
| YS12/YS24 | KHJ-MD303-00X | 飛達校正鋼條 16mm | — |
| YS12/YS24 | KHJ-MD304-00X | 飛達校正鋼條 24mm | — |
| YS12/YS24 | KHJ-MD305-00X | 飛達校正鋼條 32mm | — |
| YS12/YS24 | KHJ-MD306-00X | 飛達校正鋼條 44mm | — |
| YS12/YS24 | KHJ-MD307-00X | 飛達校正鋼條 56mm | — |
| YS12/YS24 | KHJ-MD308-00X | 飛達校正鋼條 72mm | — |
| YS12/YS24 | KHJ-MD309-00X | 飛達校正鋼條 88mm | — |
| YSM20R | KLW-M3714-00 | 推車平台柱子 | — |
| YCPIISMT 12/16 | —（請詢價） | 接料附磁吸收納盒 8/12/16/24mm | 多款 |
| YV100II/YV100XG | KYH-M0204-039 | 電磁閥過濾棉消音棉 | — |
| YV100II/XG | KG2-M9102-00X | 運輸帶皮帶輪（帶軸承） | — |
| YS24/YSM20 | KHJ-MD111-01 / KJJ-M371R-0 | 飛達平台導軌槽 | — |
| YSM10/YSM20 | KLW-M8527-001 / KLW-M715A-00 | 過濾芯 | 兩款 |
| YG200/100/YS12/24/YSM10 | KGS-M1348-00X | 液壓桿 | — |
| YV100XG/YG12/YS12/YS24 | KG7-M7137-A0X | 吸嘴配件彈片 | — |
| YV100XG/YG12/YS12/YS24 | 90990-08J016 | 吸嘴配件螺絲 | — |
📋 採購要點
- 飛達校正鋼條：KHJ-MD301（8mm）至 MD309（88mm），採購前確認產線配置的料帶寬度，建議各寬度備一套工具箱常駐。
- PCB 支撐塊規格最多：高度（76/66/64mm）× 長度（20–500mm）組合繁多，採購時直接提供高度與長度清單，嘉鴻整批報價。
- 飛達氣座 KG2-M3407-A0X：帶密封圈與不帶密封圈為同一料號但版本不同，採購時請標明需求版本。
- 電磁閥過濾棉：YV100II / XG PM 必換耗材，建議與校正鋼條一同備料。
