山葉Yamaha CL 系列飛達配件V
本頁為 Yamaha CL 系列飛達配件第五集，查詢重點為氣缸氣管系統、飛達尾巴（捲盤支架）、單向輪定位鉤導片與結構件。CL 8mm 飛達的氣缸氣管系統為模組設計，由銷（K87-M1184-00X）、氣缸（KW1-M1185-00X）、連接頭（K87-M1181-00X）、氣管接頭（KW1-M111L-00X）、墊片（K87-M111M-00X）、氣管（KW1-M11B1-00X）、卡簧（K87-M11B9-00X）與螺絲（KW1-M11BL-00X）八件組成，序號 13–20 對應拆解順序，維修時建議依序拆裝並整組更換有磨耗的件。
飛達尾巴（Reel Holder / Tail）分三款：KW1-M11D0-200（捲盤支架新款）、KW1-M111S-00X（一般款）、K87-M111S-00X（舊款），外型相近但安裝卡榫略有差異，採購前帶舊件比對或提供照片確認。單向輪定位鉤導片（Positioning Hook Guide）分 8mm（KW1-M11A1/A3-00X）、12mm（KW1-M22A1/A3-00X）、16mm（KW1-M32A1/A3-00X）各兩款，A1 與 A3 對應同一寬度的兩個不同安裝面，一次更換建議兩件成對。
飛達側板（KW1-M114L-00X）保護 CL 8mm 飛達主體機構，破損後粉塵易侵入；小捲帶輪固定鐵片塊（KW1-M116D/226D/326D-00X）為捲帶輪模組的定位件，遺失後捲帶輪橫向位移，是換線後偶發的卡料原因。鐵齒輪（K87-M1320-10X）適用 CL 8×2mm 飛達，是傳動系統的金屬骨架件，磨耗後齒面出現毛邊會加速帶動齒輪的磨損。
| 系列/品牌 | 料號 | 零件描述 | 備註 |
|---|---|---|---|
| YV100XG CL 24–56mm | K87-M531D-000 | 飛達氣缸彈簧 | 氣缸彈簧 |
| YV100XG CL 24–56mm | K87-M539M-000 | 飛達氣缸彈簧 | 氣缸彈簧 |

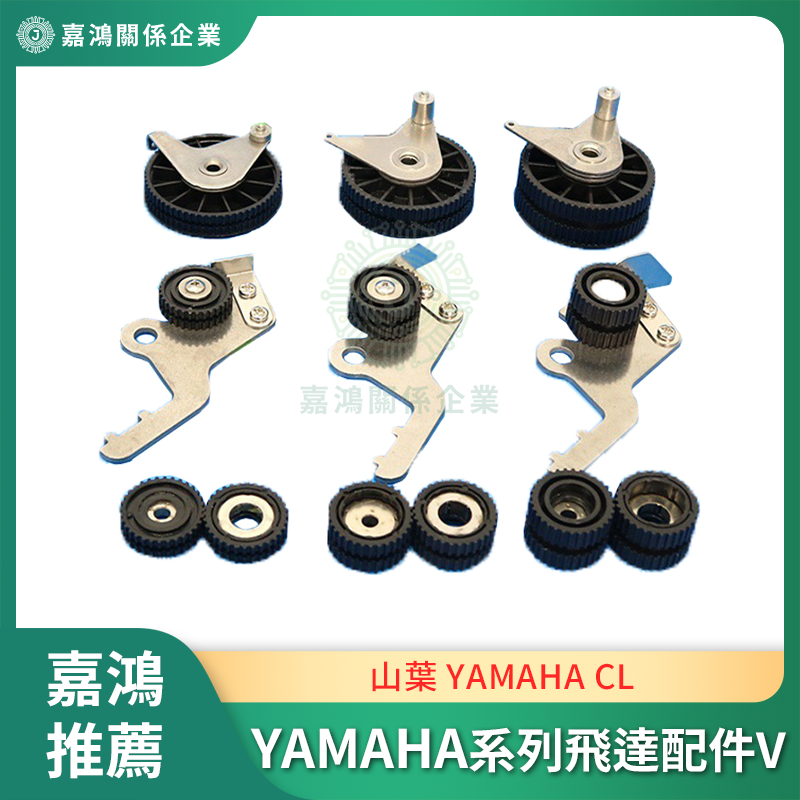

| YV100XGII CL 8mm | KW1-M1191-00X | 單向輪捲帶輪 大單向輪 | 大 / 原廠軸承 |
| YV100XGII CL 8mm | KW1-M119L-00X | 單向輪捲帶輪 小單向輪 | 小 / 大孔 |
| YV100XGII CL 8mm | KW1-M119K-00 | 捲帶輪彈簧 8mm | — |
| YV100XG CL 12mm | KW1-M2291-00X | 單向軸承捲帶輪 大 12mm | — |
| YV100XG CL 12mm | KW1-M229L-00 | 單向軸承捲帶輪 小 12mm | — |
| CL 16mm | KW1-M3291-00 | 單向軸承捲帶輪 大 16mm | — |
| CL 16mm | KW1-M329L-00 | 單向軸承捲帶輪 小 16mm | — |
| CL | KW1-M116D-00X | 小捲帶輪固定鐵片塊 8mm | 單鐵片 |
| CL | KW1-M226D-00X | 小捲帶輪固定鐵片塊 12mm | 單鐵片 |
| CL | KW1-M326D-00X | 小捲帶輪固定鐵片塊 16mm | 單鐵片 |
| CL 8mm | KW1-M1340-00X | 8×2mm 壓料蓋 | — |
| CL | K87-M112L-10X | 齒輪軸棘輪軸 | — |
| CL | KW1-M11D0-200 | 飛達尾巴（捲盤支架新款） | 新款 |
| CL | KW1-M111S-00X | 飛達尾巴（一般款） | — |
| CL | K87-M111S-00X | 飛達尾巴（舊款） | — |
| CL 8mm | K87-M1184-00X | 飛達汽缸氣管 銷（編號14） | — |
| CL 8mm | KW1-M1185-00X | 飛達汽缸氣管 氣缸（編號15） | — |
| CL 8mm | K87-M1181-00X | 飛達汽缸氣管 連接頭（編號13） | — |
| CL 8mm | KW1-M111L-00X | 飛達汽缸氣管 氣管接頭（編號16） | — |
| CL 8mm | K87-M111M-00X | 飛達汽缸氣管 墊片（編號17） | — |
| CL 8mm | KW1-M11B1-00X | 飛達汽缸氣管 氣管（編號18） | — |
| CL 8mm | K87-M11B9-00X | 飛達汽缸氣管 卡簧（編號19） | — |
| CL 8mm | KW1-M11BL-00X | 飛達汽缸氣管 螺絲（編號20） | — |
| CL 8mm | KW1-M134T-00X | 飛達彈簧片 | — |
| CL 8×2mm | K87-M1320-10X | 鐵齒輪 | — |
| CL 8mm | KW1-M11A1-00X / KW1-M11A3-00X | 單向輪定位鉤導片 8mm（A1/A3） | 成對更換 |
| CL 12mm | KW1-M22A1-00X / KW1-M22A3-00X | 單向輪定位鉤導片 12mm（A1/A3） | 成對更換 |
| CL 16mm | KW1-M32A1-00X / KW1-M32A3-00X | 單向輪定位鉤導片 16mm（A1/A3） | 成對更換 |
| CL 8mm | KW1-M114L-00X | 飛達側板 | — |
📋 CL 8mm 氣缸氣管系統整組更換建議
- 整組 8 件（編號13–20）：氣缸系統拆裝工時較高，一次性整組更換效益大於單件替換，建議每次 PM 時一組備料。
- 飛達尾巴三款確認：KW1-M11D0-200（新款）/ KW1-M111S-00X / K87-M111S-00X，帶舊件照片由嘉鴻協助確認版本。
- 定位鉤導片 A1/A3 成對更換：同一寬度的 A1 與 A3 對應兩個安裝面，單換一件容易造成導向不對稱。
- 固定鐵片塊（116D/226D/326D）：小件但影響捲帶輪橫向定位，拆裝時注意不要遺失。
