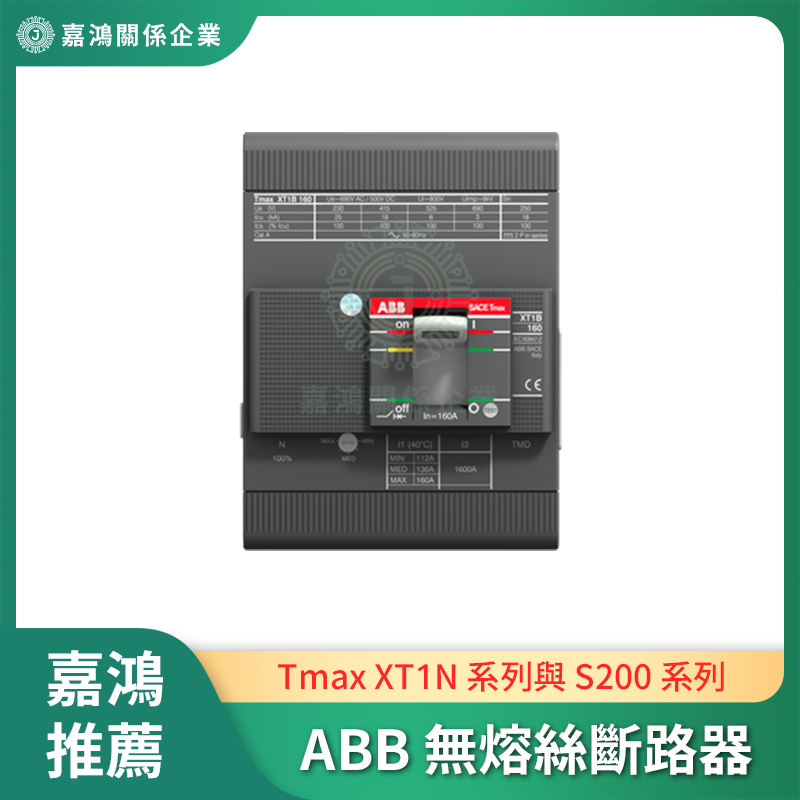

ABB 無熔絲斷路器｜Tmax XT1N / S200 系列 36kA 塑殼與微型

XT1N160-TMD40 3P/4P FF / Icu 36kA / 機械壽命 25k次 / S201-B10 微型 6kA / −25°C ～ +70°C

一句話定位：ABB Tmax XT1N160 塑殼斷路器（3P/4P，20A/40A，TMD 熱磁脫扣，Icu 36kA，前接線 FF，機械壽命 25k 次）與 S201-B10 微型斷路器（1P，10A，B 曲線，6kA），覆蓋三相工業配電至單相照明迴路保護，IP20，適應 −25°C ～ +70°C。

塑殼斷路器（Tmax XT1N160 系列）

型號	極數 / 電流 / 脫扣	分斷能力 Icu	電壓	尺寸 / 重量	應用重點
XT1N160-TMD40 3P FF	3P，40A，TMD R28–40A	36kA @ 415VAC（50kA @ 220V）	690VAC	76.2×130×70mm / 1.1kg	三相配電前接線
XT1N160-TMD40 4P FF	4P，40A，TMD R28–40A	37.5kA @ 415VAC（63.75kA @ 220V）	690VAC	101.6×130×70mm / 1.4kg	四線系統含中性線保護
XT1N160-TMD20 3P FF	3P，20A，TMD R20–450A	36kA @ 415VAC（50kA @ 220V）	690VAC	76.2×130×70mm / 1.1kg	低電流三相迴路

微型斷路器（System pro M compact S200）

型號	極數 / 電流 / 曲線	分斷能力	電壓	尺寸 / 重量	應用重點
S201-B10	1P，10A，B（3–5×In）	Icn 6kA / Icu 10kA @ 230/400VAC	230/400VAC	17.5×88×69mm / 125g	住宅/輕工業照明插座

XT1N160 TMD 脫扣特性說明

脫扣類型	動作條件	保護目的
熱脫扣（過載保護）	持續過電流（可調整範圍依型號）	設備過載長時間保護
磁脫扣（短路保護）	瞬時電流超過設定倍數	短路立即切斷，保護線路
前接線（FF）設計	上下端子皆可前側接線	盤內空間節省，維護不需拆側板

與同級競品比較

比較項目	ABB XT1N160-TMD40 3P	Schneider iC65N 3P 40A	Siemens 3RV（馬達保護型）
斷路器類型	塑殼（MCCB）	微型（MCB）	馬達保護斷路器
分斷能力	Icu 36kA @ 415VAC	6kA @ 400VAC	10–100kA @ 690VAC
適合場景	工業配電總開關 / 分路	小分路保護	馬達專用保護
機械壽命	25,000 次	20,000 次	100,000 次
