Bently Nevada 3300 XL 振動位移探針 330103 — 8mm/11mm 型號對照

Bently Nevada 3300 XL 振動位移探針｜330103 / 330102 / 330104 / 330701 型號規格與選購指南

涵蓋 8 mm 與 11 mm 渦電流探頭，一站查詢螺牙、裝甲、線長等選型參數，搭配 3300 XL Proximitor Sensor 完成旋轉機械狀態監測。

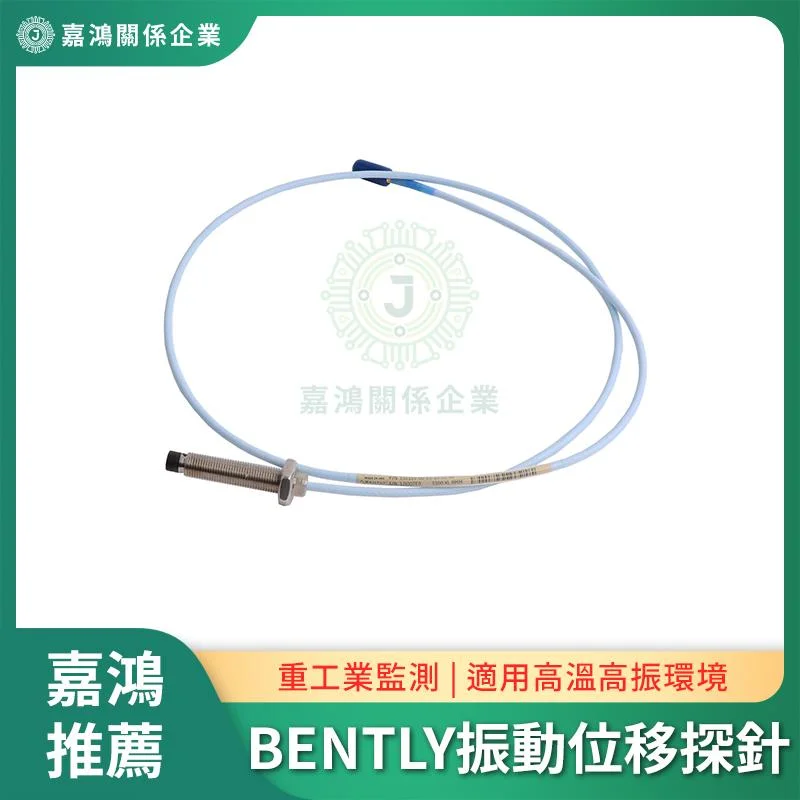

什麼是 3300 XL 振動位移探針？

Bently Nevada 3300 XL 系列是全球旋轉機械狀態監測的工業標準。探針以渦電流（Eddy Current）原理，非接觸量測轉軸相對於軸承座的徑向振動與軸向位移，輸出與間距成正比的 -1 至 -17 Vdc 電壓信號，配合 3300 XL Proximitor Sensor 信號調理器送入保護系統或分散式控制系統（DCS）。

典型應用場景包括：蒸汽渦輪機、燃氣渦輪機、離心壓縮機、泵浦、鼓風機與大型馬達等關鍵旋轉設備。探針長期安裝於軸承座孔位，24 小時連續監測，是預防性維護體系中不可或缺的第一線感測元件。

平行輸入原廠正品：
本頁所列 Bently Nevada 探針均為原廠正品平行輸入，非第三方相容品。探頭、線纜、接頭皆為原廠製造，與既有 3300 XL 系統完全互換。

本頁涵蓋哪些型號系列？

示意圖

完整型號對照表

型號	系列	探頭尺寸	螺牙	裝甲	殼長	線纜長	接頭
330103-00-18-10-02-00	330103	8 mm	M10×1	無	180 mm	1.0 m	ClickLoc 標準
330103-00-21-10-02-00	330103	8 mm	M10×1	無	210 mm	1.0 m	ClickLoc 標準
330103-00-04-10-01-00	330103	8 mm	M10×1	無	40 mm	1.0 m	ClickLoc 帶護套
330104-00-18-10-02	330104	8 mm	M10×1	有	180 mm	1.0 m	ClickLoc 標準
330102-00-63-05-02	330102	8 mm	3/8-24 UNF	有	6.3 in（≈160 mm）	0.5 m	ClickLoc 標準
330102-00-40-05-02-05	330102	8 mm	3/8-24 UNF	有	4.0 in（≈102 mm）	0.5 m	ClickLoc 標準
330701-00-20-10-11-05	330701	11 mm	1/2-20 UNF	無	2.0 in（≈51 mm）	1.0 m	ClickLoc

選型提醒：
8 mm 探頭線性範圍 2 mm（0.25–2.3 mm），適用多數徑向振動量測；11 mm 探頭線性範圍 4 mm（160 mil），適用需要更大間距或軸向位移量測的場景。螺牙制式需與既有軸承座安裝孔匹配——M10×1 為公制機台常用，3/8-24 UNF 與 1/2-20 UNF 為英制機台常用。

核心技術規格

參數	規格值
量測原理	渦電流（Eddy Current）非接觸式
8 mm 探頭線性範圍	2 mm（80 mil）｜間距 0.25–2.3 mm
11 mm 探頭線性範圍	4 mm（160 mil）
輸出電壓	-1 至 -17 Vdc（建議間距 1.27 mm 時約 -9 Vdc）
操作溫度	-52°C 至 +177°C（線纜耐溫 +260°C）
探頭材質	探頭：PPS（聚苯硫醚）｜殼體：AISI 303/304 不鏽鋼
線纜	75Ω 同軸線纜，外徑 3.68 mm
接頭	ClickLoc 微型同軸接頭（金鍍黃銅）
最大延長距離	探針至 Proximitor Sensor 可達 305 m
密封	Viton O-ring 差壓密封
安裝扭力	建議 11.2 N·m（100 in·lbf）｜最大 33.9 N·m
重量	約 323 g/m（線纜長度計）

選型重點整理

選型維度	建議
探頭尺寸	多數徑向振動選 8 mm（330103/330102/330104）；需較大量測範圍或軸向位移選 11 mm（330701）
螺牙制式	公制機台選 M10×1（330103/330104）；英制機台選 3/8-24 UNF（330102）或 1/2-20 UNF（330701）
裝甲	戶外或高衝擊振動環境建議選有裝甲型號（330102/330104）；室內標準環境可選無裝甲（330103/330701）降低成本
殼長	依安裝深度選擇——短殼（40 mm）適用淺孔位；長殼（180–210 mm）適用深孔位或需額外穿越結構
線纜長度	0.5 m 適用 Proximitor Sensor 近裝場景；1.0 m 為通用配置
