SMT 回焊爐溫度曲線監測：Q12 與 Q24 如何選型？

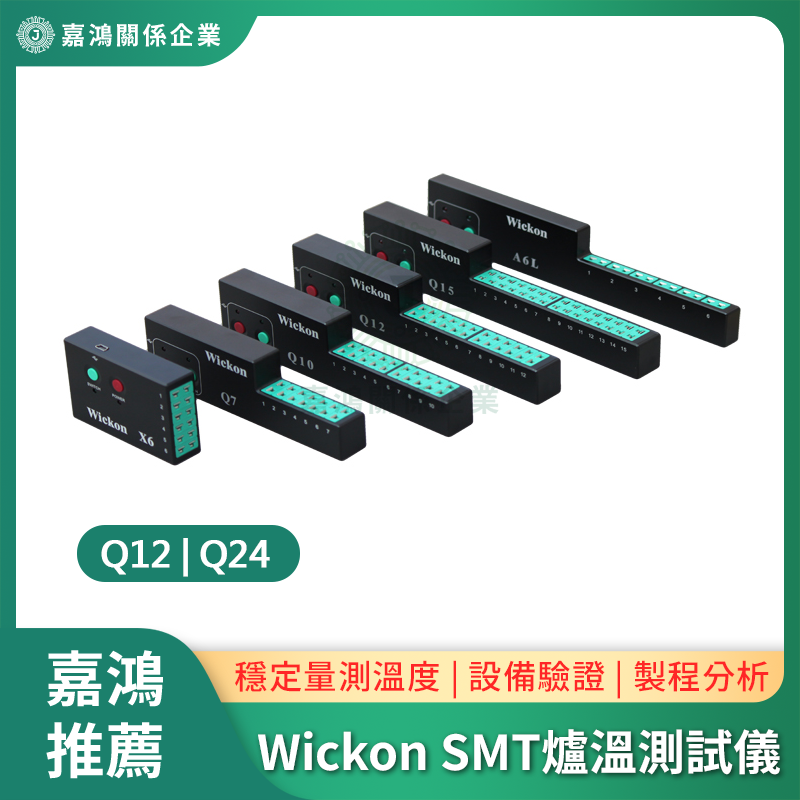

回焊爐的溫度曲線直接影響焊點良率——峰值不足造成冷焊，超時暴露高溫引發元件劣化或 PCB 分層。Wickon SMT爐溫測試儀透過多通道 K-type 熱電偶同步記錄爐內各點溫度，讓工程師在一次過爐中取得完整 profile 數據，用於新製程建立、設備驗證、換線後稽核與異常追蹤。Q12（12 通道）與 Q24（24 通道）機型差異僅在同步量測點數，選型依據是單次需要佈幾條熱電偶線。
Q12 vs Q24 規格對比
| 項目 | Q12 | Q24 |
|---|---|---|
| 量測通道數 | 12 通道 | 24 通道 |
| 適用爐型 | 標準 SMT 回焊爐（8 溫區以下） | 寬體爐、多板型同爐驗證 |
| 典型應用 | 日常爐溫稽核、新製程 profile 建立 | 左中右三列同步、多產品通道對比 |
| 熱電偶類型 | K-type（可依需求調整線材規格） | |
| 適用製程 | SMT 回焊、波峰焊、選擇性波峰焊、各式加熱製程 | |
| 分析軟體 | Wickon 專用軟體，可輸出升溫段、恆溫段、回流段各區間數據 | |

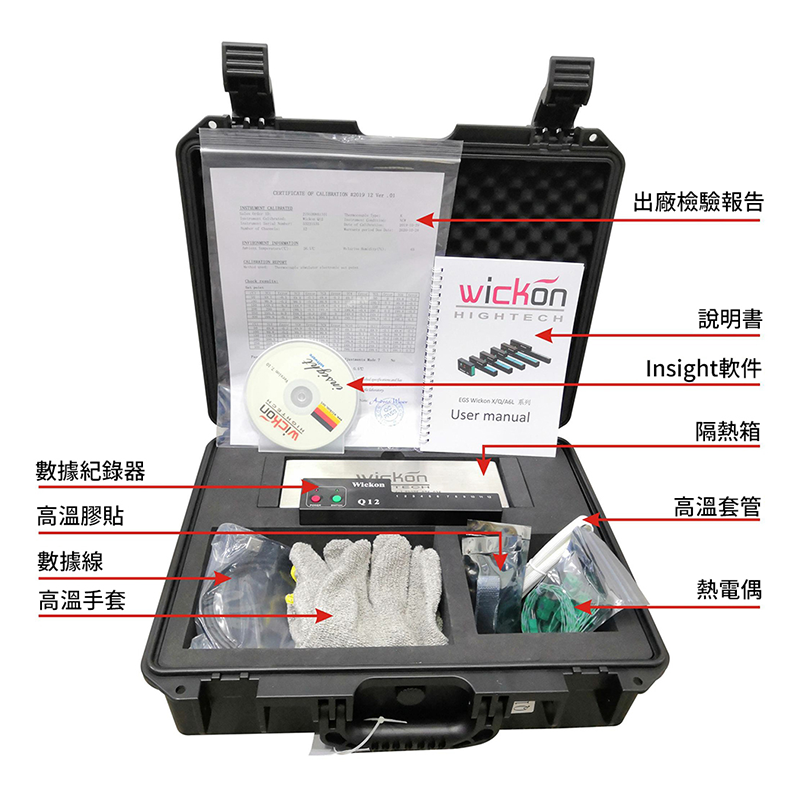

| 隔熱盒 | 可搭配 Wickon 專用隔熱盒通過高溫爐（另售，參考耐溫資訊表） | |

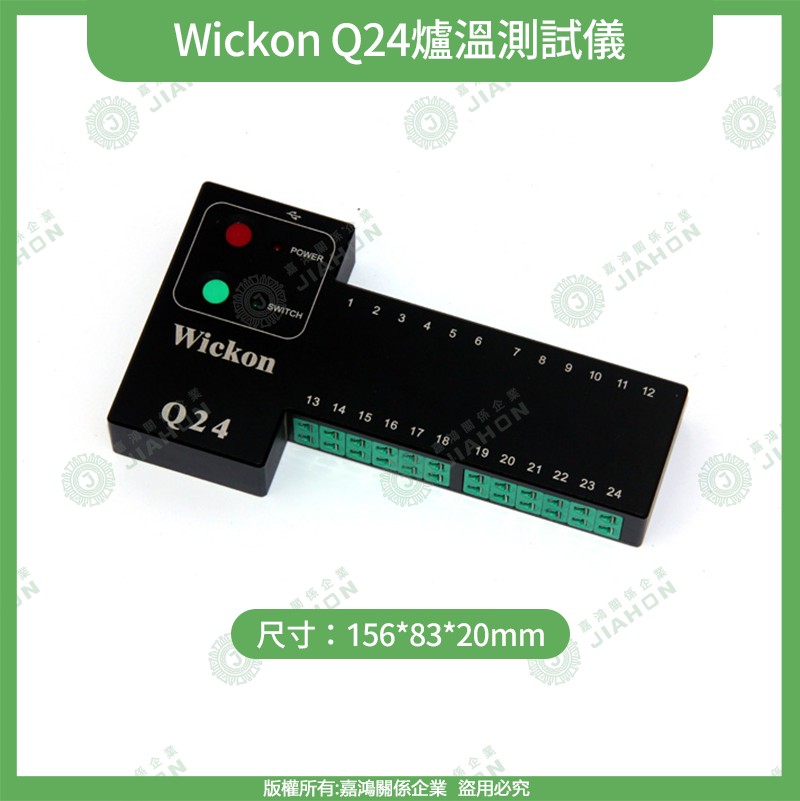

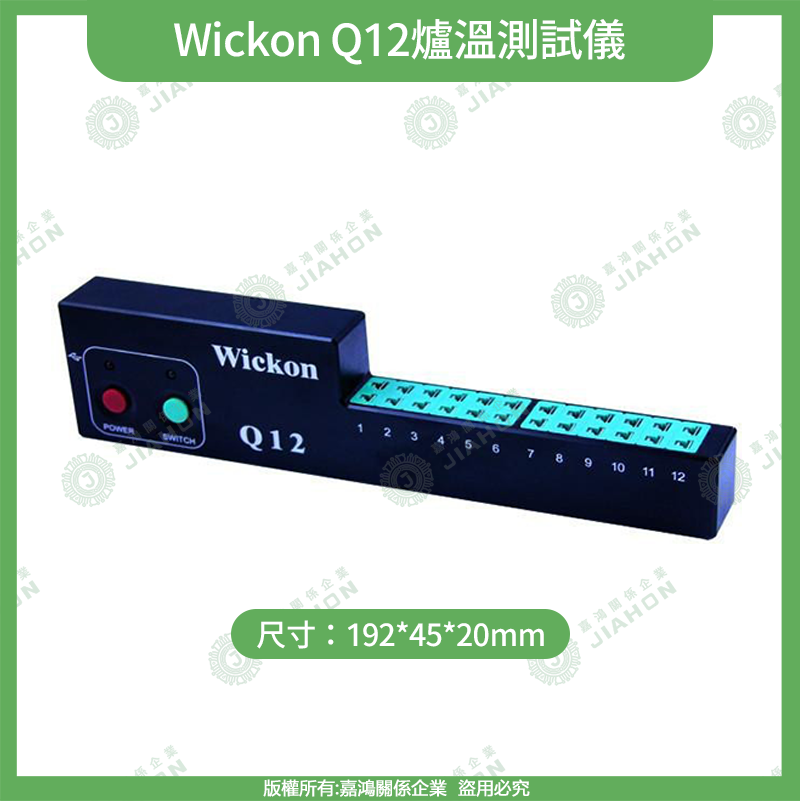

| 報價 | NT$ 283,500 | NT$ 409,500 |
依工廠情境選型
| 工廠情境 | 建議機型 | 說明 |
|---|---|---|
| 單線體、爐寬 ≤500mm、每次稽核一片板 | Q12 | 12 條線可涵蓋 5–6 溫區 × 兩排佈點，足夠標準稽核 |
| 寬體爐（爐寬 600mm 以上） | Q24 | 需同步記錄左中右橫向溫差，12 通道不夠分配 |
| 多款板型同爐同時比較 profile | Q24 | 通道充裕，兩片板同時佈點後一次過爐完成比對 |
| EMS 廠多條產線輪流稽核 | Q12 × 多台 | 各線體配置獨立機台，避免搶機排程衝突 |
| OEM/ODM 新品導入（NPI）量測 | Q12 或 Q24 | 依板型複雜度與爐型規格判斷，建議洽詢確認 |
Q12 與 Q24 在量測精度、軟體功能及隔熱盒規格上完全一致，差異僅在通道數。若爐型屬標準尺寸且每次稽核單片板，Q12 已足夠應對；若爐寬超過 600mm 或需要同時監控多條溫度曲線，Q24 的通道冗餘可讓每次過爐的佈點彈性大幅提升。詳細規格請參考以下技術文件。

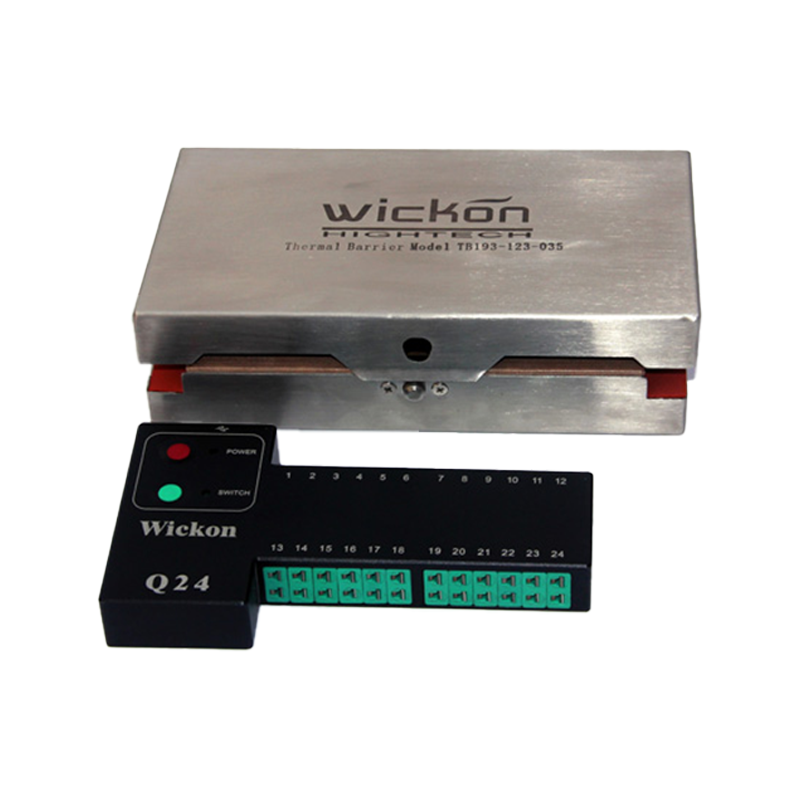

隔熱盒確認事項：爐溫測試儀主機必須搭配隔熱盒才能通過回焊爐高溫區，隔熱盒耐溫上限依型號而異。選購前請確認您的爐溫峰值（通常 230–260°C）是否在隔熱盒耐溫規格內，詳見下方耐溫資訊表連結。
技術文件下載
需要報價或確認規格？歡迎洽詢
商品詳圖
