SMT 料盤防靜電收納的必要性

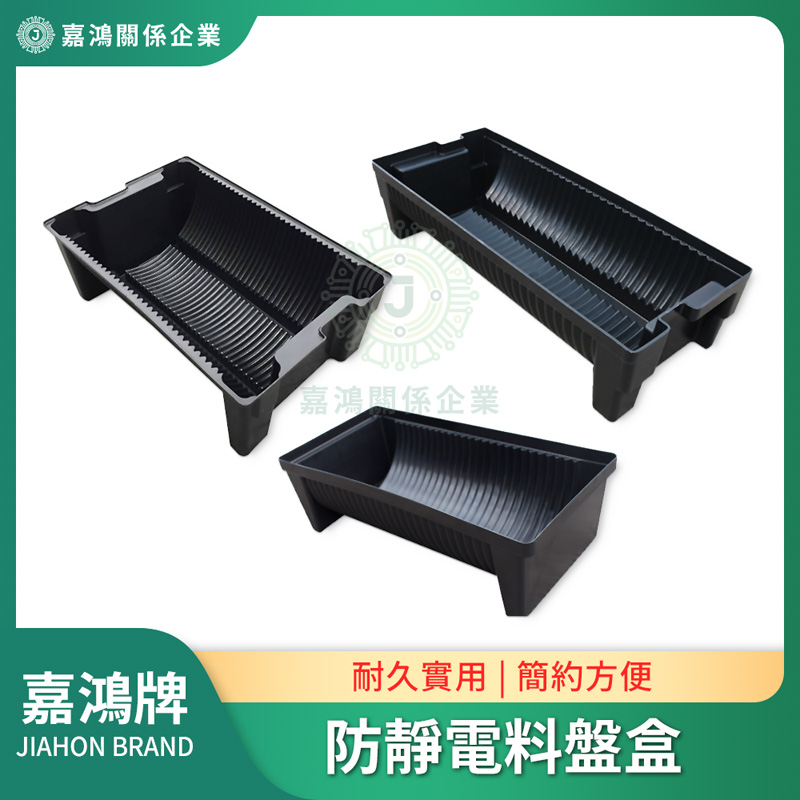

SMT 捲盤元件（電阻、電容、IC 等）在散放或裸存狀態下容易累積靜電，搬運碰撞也可能造成 embossed carrier tape 破損導致元件散落。防靜電 SMT 料盤盒以導電材質製成，提供盒內元件持續的靜電洩放路徑，同時格位設計讓每卷料盤固定位置，一目了然、快速取用。
三款尺寸規格對照

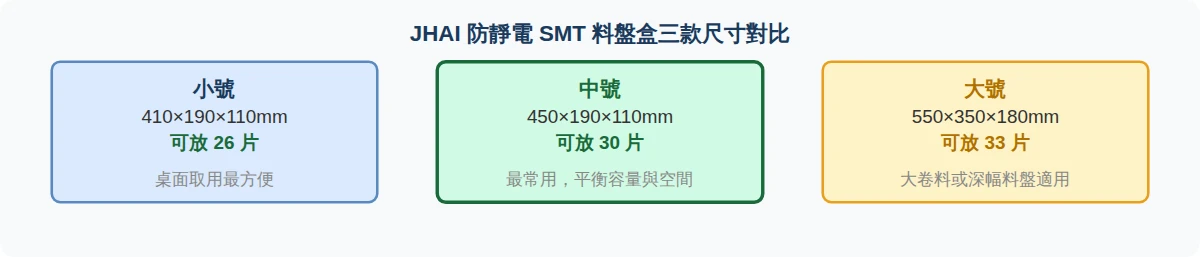

| 型號 | 外尺寸（mm） | 料盤容量 | 適用料盤規格 |
|---|---|---|---|

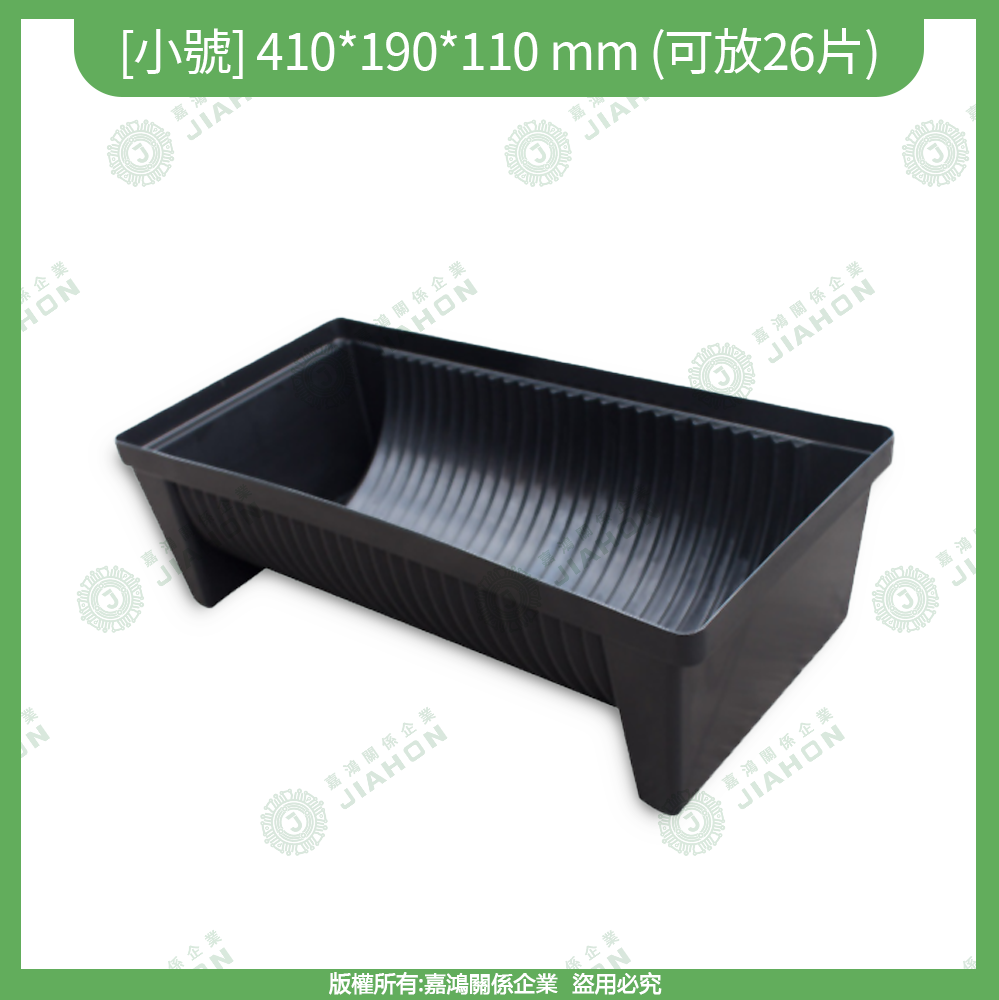

| 小號 | 410 × 190 × 110 | 26 片 | 7–8 吋標準捲盤 |

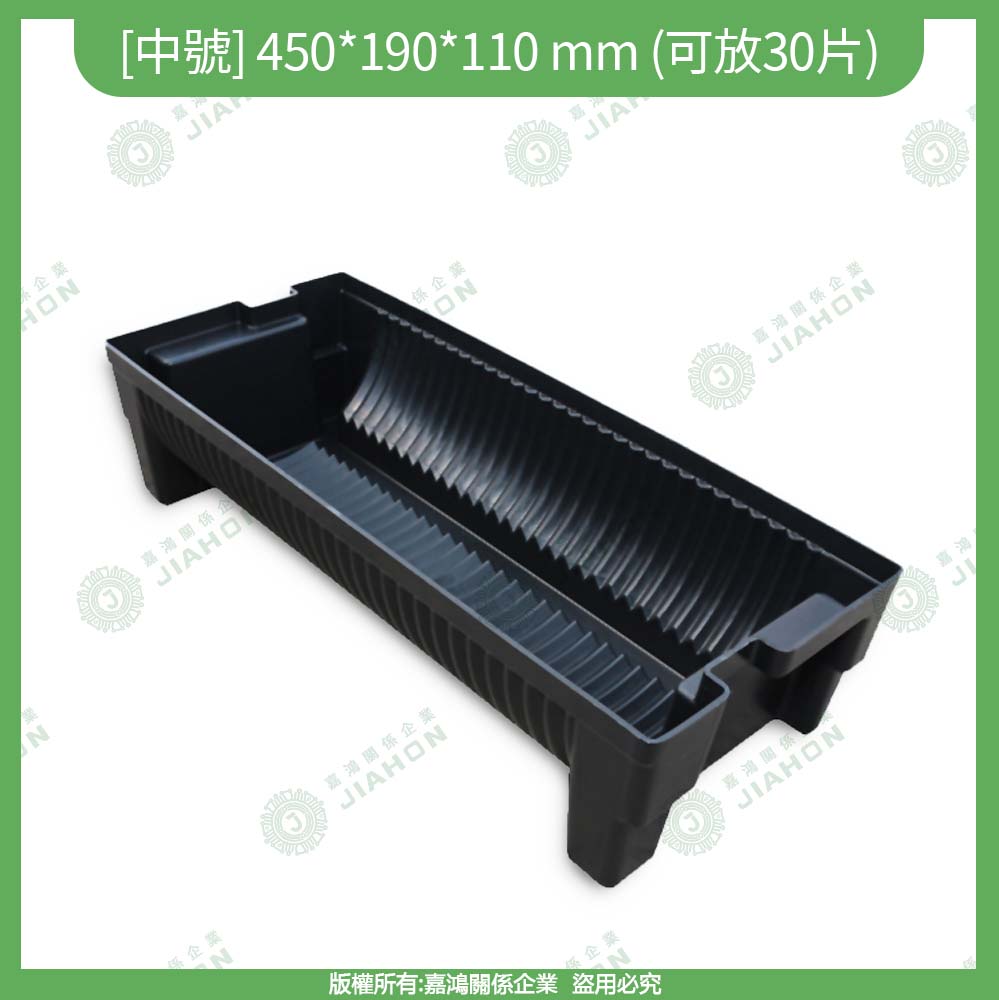

| 中號 | 450 × 190 × 110 | 30 片 | 7–8 吋標準捲盤 |

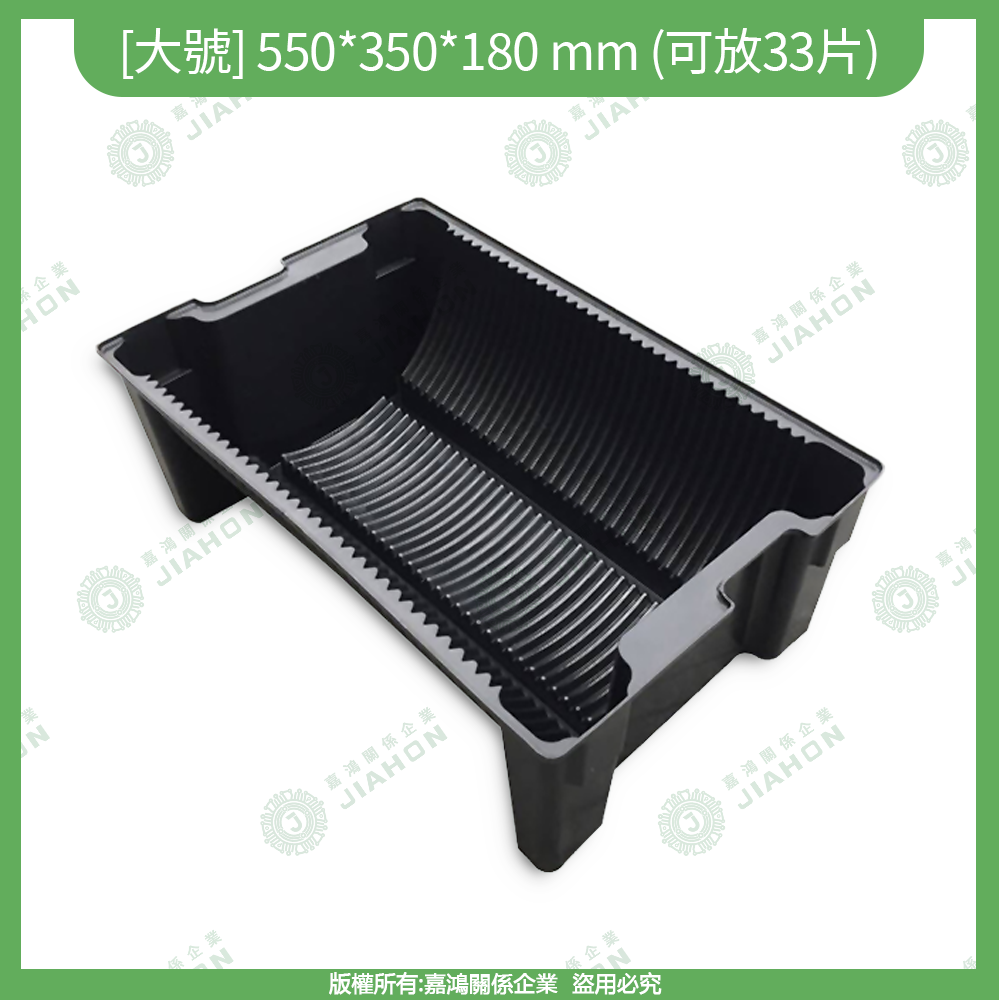

| 大號 | 550 × 350 × 180 | 33 片 | 大尺寸捲盤或深幅料盤 |
JHAI 品牌說明
延伸閱讀
選型、驗收與現場案例，這幾篇說得比規格表清楚。
本系列為 JHAI（嘉鴻智能）自有品牌防靜電包材系列，定位於 SMT 製程物料管理耗材，設計以耐久實用為核心，無多餘設計複雜度，適合量產線大量採購。
防靜電 PCB 存放架（PCB Rack・電路板架）：條形、H 形、平板、U 形、L 形 14 款
防靜電 PCB 存放架（英文 PCB Rack、PCB Storage Rack、PCB Holder；台灣也叫 PCB 插板架、電路板架，中國常寫 PCB周转架、线路板存放架）是黑色防靜電塑膠製，把 PCB 板（電路板）一片一片插在槽裡存放或周轉，板與板之間不互相碰撞。本頁除了上面的 SMT 料盤盒，另外提供 14 款 PCB 存放架，依板子大小與放法分成條形、H 形、平板、U 形、L 形，款式在上方「規格-款式」選擇。
條形、H 形、平板、U 形款外形扁平（高 25～50 mm）；L 形款有一面直立的背牆（高 95～130 mm），較大、較重的板子靠著牆插在槽裡比較不容易倒。每款的外形尺寸、槽數、槽寬與單重見下方對照表。
| 14 款條形・H 形・平板・U 形・L 形 | 25～50 槽依款式，槽寬約 2～5.3 mm | 260～940 g單個重量 | 防靜電黑色塑膠 |
PCB 存放架產品規格
| 項目 | 規格 |
|---|---|
| 品名 | 防靜電 PCB 存放架（PCB Rack・PCB 插板架・電路板架） |
| 外形 | 條形、H 形、平板、U 形、L 形（共 14 款） |
| 顏色／材質 | 黑色防靜電塑膠；底材材質請洽詢 |
| 槽數／可放片數 | 25～50 槽；可放 25～42 片 PCB 板（依款式） |
| 槽寬 | 2～5.3 mm（依款式） |
| 單個重量 | 260～940 g（依款式） |
| 表面電阻 | 標示為防靜電；未附表面電阻檢測資料，有數值要求請先洽詢 |
14 款規格對照

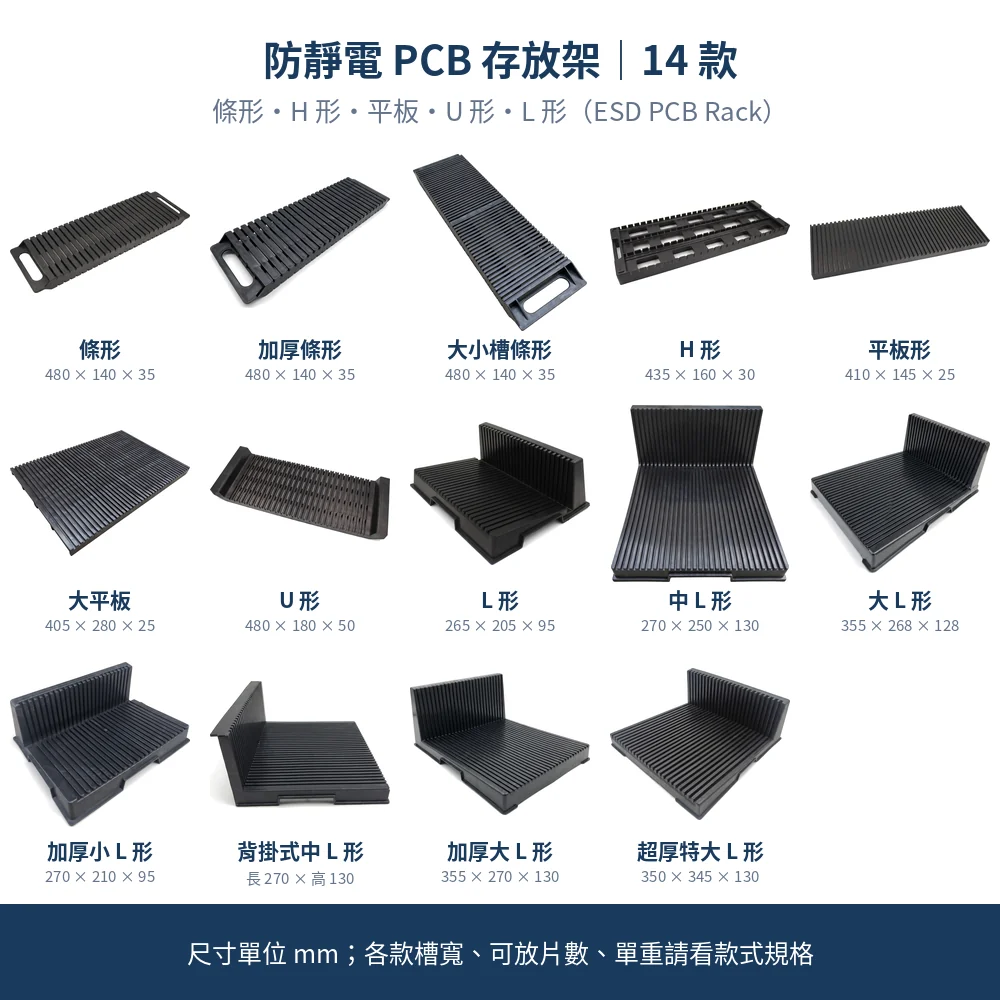

| 款式 | 外形尺寸（mm） | 槽數／可放片數 | 槽寬、槽深、節距（mm） | 單個重量 |
|---|---|---|---|---|
| 條形 | 480 × 140 × 35 | 25 槽／25 片 | 槽寬 4 | 260 g |
| 加厚條形 | 480 × 140 × 35 | 25 槽／25 片（雙面） | 槽寬 4 | 365 g |
| 大小槽條形 | 480 × 140 × 35 | 50 槽 | 正面：小槽 25 槽（寬 2、深 3、節距 12.5）＋大槽 25 槽（寬 3、深 7、節距 12）；反面：25 槽（寬 3、深 7、節距 12） | 330 g |
| H 形 | 435 × 160 × 30 | 25 槽／25 片 | 槽寬 3.1 | 270 g |
| 平板形 | 410 × 145 × 25 | 42 槽／42 片 | 槽寬 3 | 320 g |
| 大平板 | 405 × 280 × 25 | 40 槽／40 片 | 槽寬 3 | 560 g |
| U 形 | 480 × 180 × 50 | 25 槽／25 片 | 淺槽：寬 2、深 2.5、節距 15（存放 24 片）；深槽：寬 3、深 7、節距 11（存放 25 片） | 440 g |
| L 形 | 265 × 205 × 95 | 25 槽／25 片 | 槽寬 3 | 310 g |
| 中 L 形 | 270 × 250 × 130 | 30 片 | 寬 2.7、深 4、節距 5 | 410 g（±10 g） |
| 大 L 形 | 355 × 268 × 128 | 25 片 | 寬 2.8、深 5、節距 6 | 520 g（±10 g） |
| 加厚小 L 形 | 270 × 210 × 95 | 25 片 | 寬 3、深 5、節距 6 | 440 g（±10 g） |
| 背掛式中 L 形 | 長 270 × 高 130（寬請洽詢） | 30 片 | 寬 2.7、深 4、節距 5；背面掛勾：掛勾槽寬 7、掛勾內寬 13 | 480 g（±10 g） |
| 加厚大 L 形 | 355 × 270 × 130 | 25 片 | 寬 2.8、深 5、節距 6 | 630 g（±10 g） |
| 超厚特大 L 形 | 350 × 345 × 130 | 25 片 | 寬 5.3、深 10、節距 7 | 940 g（±10 g） |
尺寸為外形尺寸（長 × 寬 × 高，mm）；槽寬、槽深、節距單位 mm；尺寸與重量為標示值，實品可能有些微差異。
現場怎麼叫：台灣、中國與英文用詞對照
很多台灣工程師有中國廠的經驗，兩邊叫法不一樣，搜尋和詢價時用哪個都可以，我們都看得懂。
| 本頁寫法 | 常見叫法 |
|---|---|
| PCB 存放架 | 台灣：PCB 插板架、電路板架、PCB 板架；中國：PCB存放架、线路板周转架、电路板插槽架；英文：PCB Rack、PCB Storage Rack、PCB Holder |
| L 形存放架 | L 型架、L 形 PCB 架；英文：L-shaped PCB Rack |
| 防靜電 | 中國寫「防静电」；英文 ESD、Anti-static |
| 料盤盒 | 中國寫「料盘盒」；英文 Reel Box |
| 料盤 | 料捲；中國寫「料盘、料卷」；英文 Reel |
| 周轉 | 週轉；中國寫「周转」；英文 Transfer、Turnover |
怎麼挑 PCB 存放架
- 先量 PCB 板的長、寬與板厚，再數一次要放幾片：槽寬要比板厚大，片數看對照表「槽數／可放片數」欄。
- 板子不大、片數多：選條形、H 形、平板或 U 形（外形扁平，高 25～50 mm）；槽數最多的是大小槽條形（50 槽），其次是平板形（42 槽）與大平板（40 槽）。
- 板子較大或較重：選 L 形（有直立背牆，板子靠牆插入）。尺寸有 L 形（265 × 205 × 95）、中 L 形（270 × 250 × 130）、大 L 形（355 × 268 × 128）、特大（350 × 345 × 130）；加厚款單重 440～630 g，超厚特大款 940 g。
- 同一架上有兩種槽寬：大小槽條形（小槽寬 2 mm、大槽寬 3 mm）、U 形（淺槽寬 2 mm、深槽寬 3 mm）。
- 要掛在台車或架子的橫桿上：選背掛式中 L 形（背面有掛勾，掛勾槽寬 7 mm、掛勾內寬 13 mm）；橫桿尺寸與掛法請先確認。
- 板型或用法不確定，請把 PCB 尺寸、板厚與片數告訴我們，我們幫您確認。
適合用在哪裡
- SMT 製程之間的 PCB 板暫放與周轉
- 檢驗站、測試站的待檢板、待測板暫存
- 維修區的待修板整理
- 備料區與倉庫的 PCB 板存放
這些存放架標示為防靜電塑膠，但沒有附表面電阻的檢測資料；如果您的工廠有表面電阻值要求，請先洽詢，我們確認後再報價。使用時建議定期用表面電阻計量測。
搭配使用
- PCB 防靜電掛籃・掛籃式周轉車：要整台推著走時（單個掛籃 410 × 280 × 160 mm，每籃 38 片）
- 不鏽鋼防靜電 PCB 週轉車（SUS，可調槽距）：一次週轉 200～500 片時
- 防靜電上下料架：SMT 前後段之間的 PCB 板暫存（槽寬 5 mm，多尺寸）
找不到合適的款式，或想確認您的 PCB 板放不放得下，歡迎洽詢。
