Bently Nevada 3300 XL 配件系列｜330103 近接探頭 + 330130 延長纜線 + 330180 前置器，9款

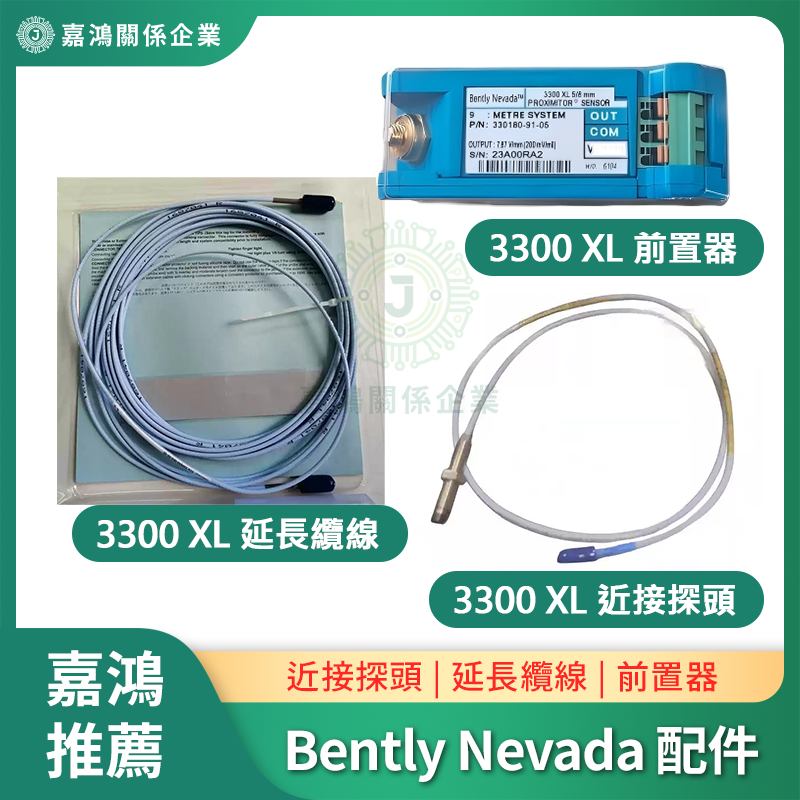

Bently Nevada 3300 XL 渦電流量測系統由三個元件組成閉路：近接探頭（Proximity Probe）感測軸的位移，延長纜線（Extension Cable）傳遞電氣訊號，前置器（Proximitor Sensor）供電並將探頭阻抗變化轉換為電壓輸出至監視器。三者均需使用同一系統搭配（5m 或 9m 系統總長），任何一個元件更換時必須確認系統長度，否則靈敏度將偏移。
※ 三元件需配對同一系統長度使用，不可混搭不同系統長度的元件
近接探頭（330103 系列）
| P/N | 安裝方式 | 系統長度 | 螺紋 | 線性範圍 | 外殼材質 |
|---|
| 330103-00-17-10-02-00 | 前裝（正向） | 5m / 9m | M10×1 | 2mm | 不鏽鋼 + PPS 尖端 |
| 330106-05-30-10-02-CN | 反裝（反向） | 5m / 9m | M10×1 | 2mm | 不鏽鋼 + PPS |
延長纜線（330130 系列）
| P/N | 長度 | 直徑 | 工作溫度 | 備註 |
|---|
| 330130-040-00-00 | 4.0m | 8mm | -45~+177°C | 標準延長 |
| 330130-040-01-CN | 4.0m | 8mm | -51~+177°C | CN 版 |
| 330130-045-00-00 | 4.5m | 8mm | -45~+177°C | 標準延長 |
| 330130-080-03-TW | 8.0m | 8mm | -51~+177°C | TW 版 |
| 330130-085-02-TW | 8.5m | 同軸 | -51~+177°C | 同軸延長 |
前置器（330180 Proximitor Sensor）
| P/N | 系統長度 | 頻率響應 | 輸出 | 安裝 | 工作溫度 |
|---|
| 330180-50-TW | 5m | DC-10kHz | 7.87 V/mm | DIN 軌道 | -35~+177°C |
| 330180-51-00 | 5m | DC-10kHz | -24~-28 VDC | DIN 軌道 | -35~+177°C |
| 330180-51-CN | 5m | DC-10kHz | -24~-28 VDC | DIN 軌道 | -35~+177°C |
換件注意事項
- 系統長度必須一致：前置器針對特定系統長度（5m 或 9m）校準靈敏度。若更換探頭或延長纜線時改變了總長，需同時更換對應系統長度的前置器，否則輸出靈敏度（V/mm）將偏移，導致振動讀值錯誤。
- 前裝 vs 反裝探頭：前裝（330103）從探頭前端出線，適合安裝空間充裕場合；反裝（330106）從尾端出線，適合軸承座空間受限的安裝位置。
- API 670 合規：全系列符合 API 670 機械保護系統標準，適用石化廠、發電廠等需合規認證的場合。
