Eaton MTL7796- / MTL7787+ / MTL7789+ 本質安全柵——危險區域的訊號傳輸怎麼做到防爆？

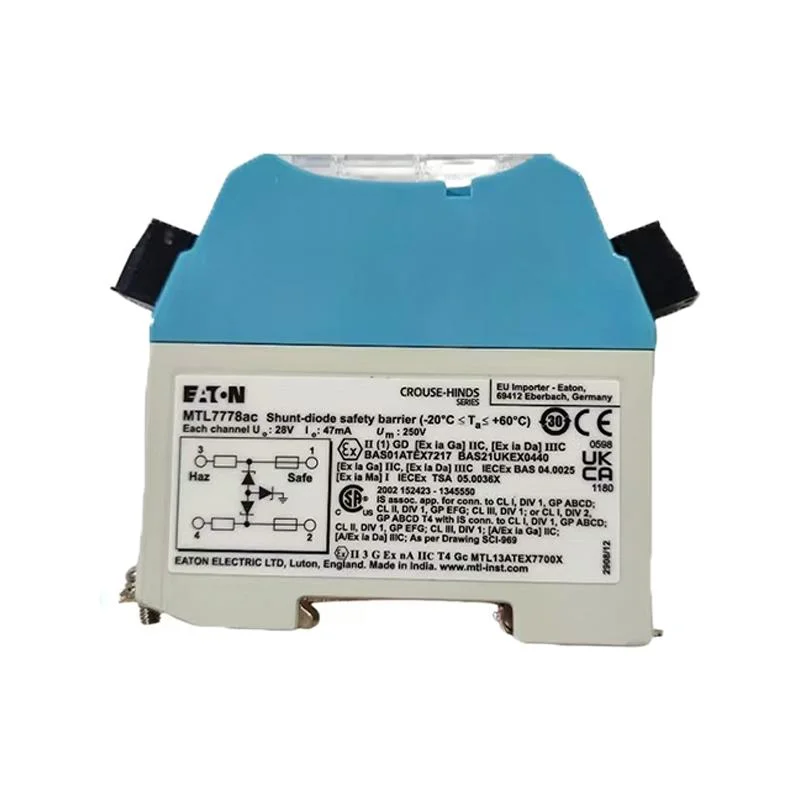

MTL7700 系列齊納安全柵（Zener Barrier）是石化、半導體、粉塵環境中最常見的本質安全防爆元件，以被動元件限制進入危險區域的電能，從源頭杜絕火花風險。

什麼是本質安全（Intrinsic Safety）？

在石化廠、氣體儲存區、粉塵環境等可能存在爆炸性氣體或粉塵的場所（危險區域），任何電氣火花或過熱都可能引燃爆炸。本質安全（IS）技術的核心思路是：從電路設計層面限制進入危險區域的電壓和電流，使其在任何故障條件下都不足以產生足夠能量引燃爆炸性氣體。齊納安全柵就是實現這一目標的被動限能裝置。

MTL7796- / MTL7787+ / MTL7789+ 規格對照

規格	MTL7796-	MTL7787+	MTL7789+
極性	負極性（- polarity）	正極性（+ polarity）	正極性（+ polarity）
通道數	單通道	單通道	雙通道（Dual Channel）
齊納電壓 Voc	26 V	28 V	28 V
限流電阻	300 Ω	—	—
短路電流 Isc	87 mA	93 mA	93 mA（每通道 <10 mA）
端到端電阻	311–333 Ω	—	—
主要應用	振動探針（-24V 供電系統）	4-20 mA 傳送器（+26V 穩壓供電）	數位開關輸入（近接開關 / 乾接點）
認證	ATEX / IECEx / UKCA，ia IIC	ATEX / IECEx / UKCA，ia IIC	ATEX / IECEx / UKCA，ia IIC
安裝方式	DIN 軌安裝	DIN 軌安裝	DIN 軌安裝
外形尺寸	105 × 90 × 12.6 mm	105 × 90 × 12.6 mm	105 × 90 × 12.6 mm
端子	可拆卸彩色端子	可拆卸彩色端子	可拆卸彩色端子
Bus 供電	不適用	支援（搭配 MTL7798）	支援（搭配 MTL7798）

型號選擇邏輯：
MTL7796-（負極性）專為使用 -24V 電源的振動監測系統設計，如 Bently Nevada 振動探針；MTL7787+（正極性、單通道）適用於標準 +24V 供電的 4-20 mA 傳送器迴路；MTL7789+（正極性、雙通道）則用於危險區域的數位開關輸入，每通道電流低於 10 mA，適配近接開關或乾接點設備，一支安全柵同時服務兩個現場點位，提升接線密度。選型時務必確認現場供電極性與訊號類型。

MTL7700 系列核心特點

特點	說明
被動限能原理	齊納二極體限壓 + 電阻限流 + 熔絲保護，無主動電路
雙級保護	兩級脈衝測試齊納二極體，任一級失效仍保持安全
DIN 軌安裝	標準 T 型 DIN 軌，夾入即完成 IS 接地連接
可拆卸端子	彩色端子可直接拔出，實現迴路斷開與快速維護
斜角進線	線纜進入角度優化，適合狹窄箱體內配線
Bus 供電	搭配 MTL7798 模組可為多組安全柵統一供電
全區域認證	ia IIC，適用 Zone 0/1/2 所有危險區域

選型提醒：
MTL7700 系列是 MTL700 系列的直接替代品，端子編號與安全描述完全相容。若現場從 MTL700 升級，可直接替換無需更改配線。MTL7789+ 雙通道設計特別適合需要大量開關點位的現場，可減少安全柵使用數量並提升接線箱空間利用率。搭配 MTL7798 供電模組可實現多組安全柵的集中供電管理。此為一般情況，仍需視個案而定。
