適配FUJI NXT 飛達齒輪・馬達・尾巴組件｜W08C／W08F／W12–W104 深層維修備料

供貨類型｜同一個料號，嘉鴻可能有三種供貨，依當時庫存報價：

原廠新品：FUJI 原廠全新零件
原廠拆機：從 FUJI 機台拆下的原廠零件（二手）
適配：規格相容的副廠零件

詢價時請提供料號，並告訴我們需要哪一種。

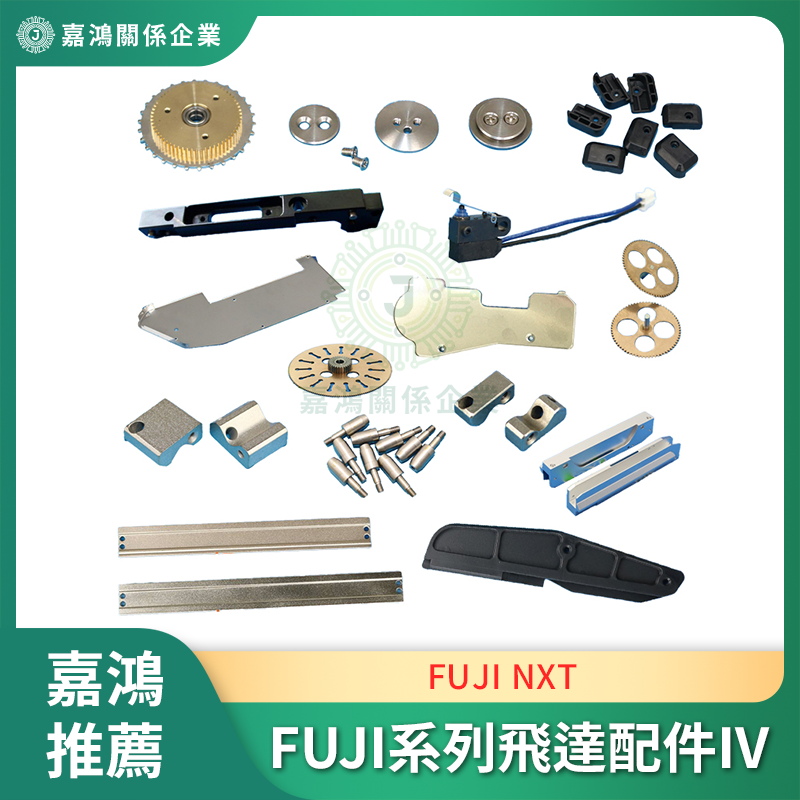

FUJI NXT 系列是富士目前量產主力平台，W08C / W08F / W12 至 W104 飛達廣泛使用於新世代高速貼片線。本頁收錄 NXT 飛達機構核心零件，以齒輪、軸承、馬達、尾巴組件為主，是 NXT 飛達進行深層維修時最常用的備料清單。

白色膠齒輪（PJ00143 / PH01670 / PT01941 等）與黑色導輪（PH01681）是 NXT 飛達送料機構的耗損主件，齒牙崩缺或導輪磨平後送料節距會出現系統性偏移，影響全料帶貼片精度。NXT 使用小馬達（AA69S05）與大馬達（AA6WC07），W08C 與 W08F 各有對應，更換前務必確認飛達型號避免錯裝。減振磁性墊片（2ADLFA011800）負責吸收飛達運作震動，老化後會加速機構磨耗，建議在 PM 時一同點檢。

尾巴系列分三代（三代新款 2ADLFA002003、二代 AA5NC03、大尾巴 AA1KA14），目前新機台多使用三代，舊線可能混用，採購前建議確認尾巴外型後比對型號。尾巴支撐柱（PM97983 等）依料帶寬度有多規格，8mm 至 88mm 各有對應型號。

類別	配件描述	零件編號 / 型號	備註 / 規格
墊片 / 墊圈	減振磁性墊片	2ADLFA011800	W08C/F 彈片
導軌安裝	導引塊固定基座	W08C/W08F、W12–W104	—
墊片	墊片	PM08XK3	一個
銷	銷	PM089M2	一個
軸承	軸承	H4911A	一個
齒輪	齒輪	PT01940	一個
銅墊片	銅墊片	PP02632	一個
彈簧	彈簧	PZ46891	一個
把手	飛達把手	PB97601	—
白色膠齒輪	白色膠齒輪（多款）	PJ00143 / PH01670 / PT01941 / PJ00172 / PT01860 / PJ08590 / PH00750	多款式，導輪常用

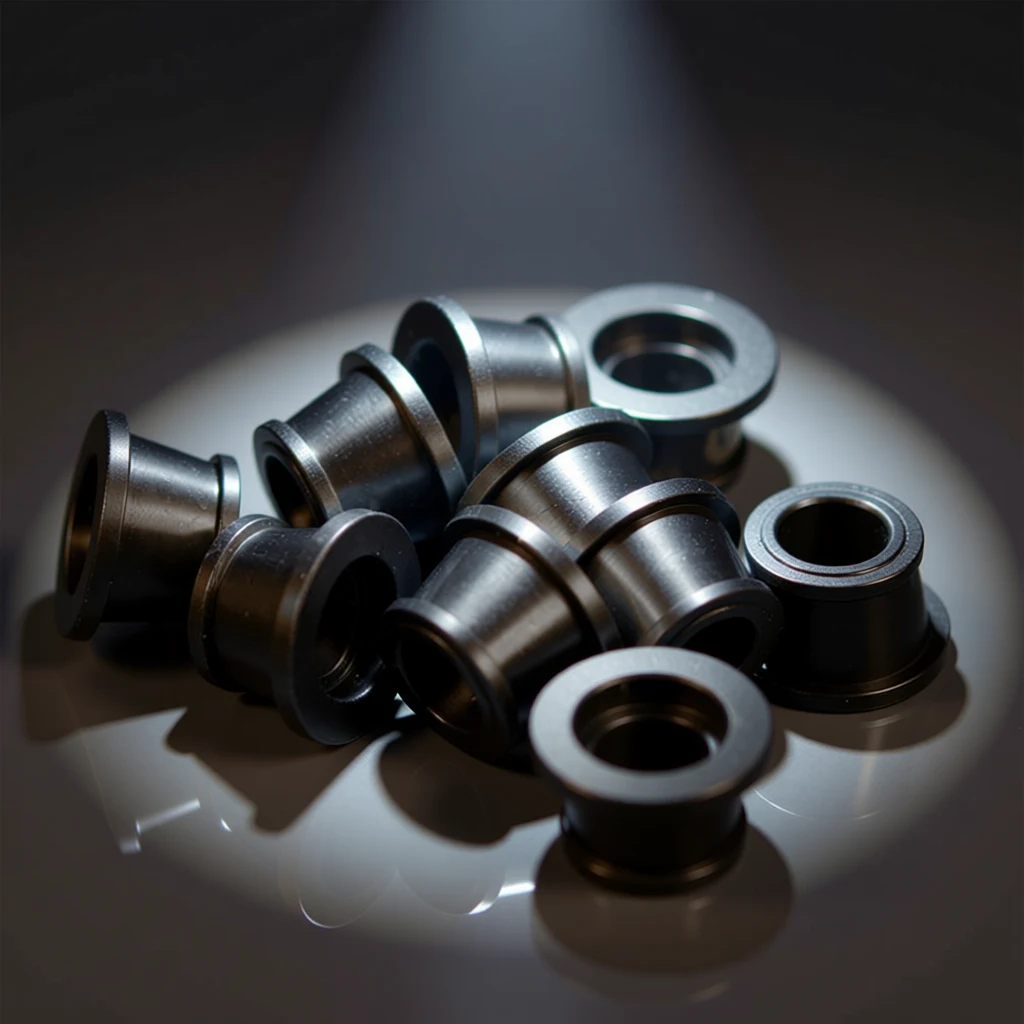

導輪	導輪（白色/黑色）	PH01670 / PJ00143 / PH01681	導帶輪常用
銷（導帶輪）	銷	PM066B1 / PM066A2 / PM089M2	多規格
導帶桿	導帶桿	PP02625	—
尾巴	三代尾巴（新款）	2ADLFA002003	W08C/W08 / 8–72mm 通用
尾巴	二代尾巴	AA5NC03	7寸
尾巴	大尾巴	AA1KA14	13寸
馬達	小馬達 / 大馬達	AA69S05 / AA6WC07	W08C/W08F
尾巴支撐柱	尾巴支撐柱	PM97983 (8mm)、PM03884～PM22382 (8–88mm)	依寬度不同
按鍵膜 / 保護膜	飛達按鍵膜 / 開關膠皮	PS04140 / 2MDLFA063600 / XS01080 / XS01911	W08F / W08C 多款
軟排線	軟排線（尾巴/按鍵）	2AGKFA002600 / XK05551 / XK05471 / XH00200	W08F / W08B/C / 8–56mm
尾巴塑膠滑塊	8mm 尾巴滑塊	2MDLFA033000 / PH01435 / PH01413 / PH01423	多代差異
鋼絲繩	推車拉繩鋼絲繩	XW00642(70mm)～2MGKPT004900(1015mm)	多長度
鋼絲繩彈簧	鋼絲繩彈簧 / 鐵塊	PZ02321 / PZ43291 / PT01871	8–56mm 多規格
導料槽	導料槽	PM54896 / 2MDLFZ019400 / PM038G2	8/12/16mm 等
捲料皮帶	捲料小皮帶	H45731(8mm) / H45730(12mm) / H45732(16–88mm)	—
夾子捲帶齒輪組	捲料器 / 夾子組	2ADLFB006104	W12～W88 多寬度
側蓋板 / 螺絲	側蓋板 / 側板螺絲	PP02683 / K5170C / PB31462	—
掛料柱	掛料柱	PM25964(8mm)～PM22382(88mm)	依寬度不同
小五金	波形墊片 / O-RING / 卡簧 / 軸承	A5141S / PT01862 / S1020A / H4569A	配件 72–76
