HYDROPA DS 117 液壓壓力開關｜壓力範圍怎麼選？
德國 HYDROPA 原廠機械式壓力開關，純機械動作免外部電源，壓力範圍 5–350 bar 依型號選配。一篇搞懂 DS 117 系列選型邏輯與常見規格差異。
選型只看兩件事：
HYDROPA DS 117 是德國製純機械式壓力開關，靠內部活塞直接驅動微動開關，不需外部電源即可輸出開/關訊號。選型核心就看兩件事：① 系統最高工作壓力對應哪個壓力區間、② 接線端子需要幾 pin。下方表格直接比對。
DS 117 系列型號怎麼分？
HYDROPA DS 117 系列依「壓力調整範圍」區分型號，本體結構相同，差別在內部彈簧磅數與活塞面積配置。命名邏輯為 DS 117/型式代碼/壓力範圍/接頭代碼。以下是常見型號對照：
| 型號 | 壓力範圍（bar） | 最高系統壓力 | 接頭型式 | 典型應用 |
|---|---|---|---|---|

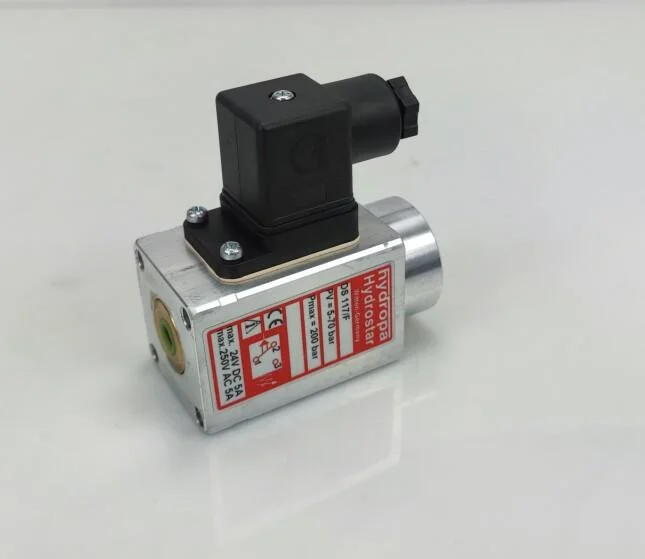

| DS 117/F | 5 – 200 | Pmax 200 bar | DIN 43650（2P） | 中低壓液壓系統 |
| DS 117/B | 20 – 350 | Pmax 350 bar | DIN 43650（3P） | 中高壓油壓設備 |

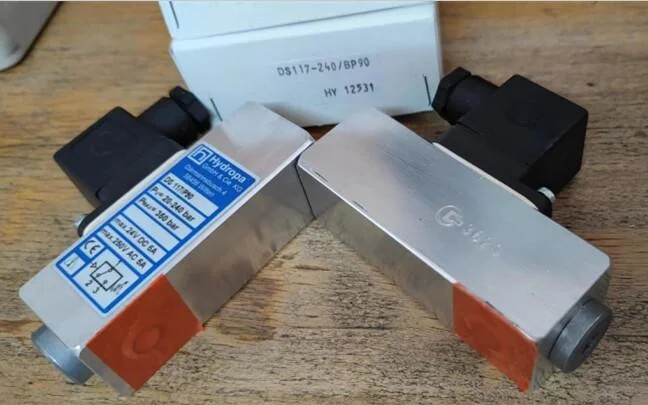

| DS 117-240/BP90 | 25 – 240 | Pmax 360 bar | DIN 43650 | 壓鑄/射出設備油路 |
| DS 117/B/V3-350/KKK | 50 – 350 | Pmax 350 bar | DIN 43650（3P+PE） | 高壓液壓站過壓保護 |
⚠️ 選型提醒
壓力開關的「調整範圍」指可設定觸發點的區間，不等於系統可承受最大壓力（Pmax）。選型時請以系統實際工作壓力落在調整範圍中段 40%–70% 為佳，避免長期在上下限附近動作導致觸點壽命縮短。
為什麼選機械式壓力開關？
HYDROPA DS 117 採純機械式結構：液壓油壓力推動活塞，活塞壓縮調壓彈簧，彈簧力達到設定值時觸動內建微動開關，輸出 NO/NC 乾接點訊號。整個過程不需外部電源，斷電狀態下仍可正常動作。相較於電子式壓力感測器，機械式壓力開關的優勢在於：| 比較項目 | 機械式（DS 117） | 電子式壓力感測器 |
|---|---|---|
| 需外部電源 | ❌ 不需要 | ✅ 需 24V DC |
| 輸出訊號 | 乾接點（NO/NC） | 類比 4-20mA 或數位 |
| 防爆/高溫耐受 | 結構簡單、耐受性高 | 受限電子元件規格 |
| 精度 | ±2%–5% FS | ±0.5%–1% FS |
| 典型壽命 | 機械壽命 >100 萬次 | 依電子件壽命 |
| 適用場景 | 過壓保護、壓力連鎖 | 製程監控、閉迴路控制 |
電氣規格與安裝重點
| 項目 | 規格 |
|---|---|
| 切換容量 | max. 250V AC 5A / 24V DC 5A |
| 接線端子 | DIN 43650 Form A（ISO 4400） |
| 液壓接口 | G 1/4（依型號） |
| 本體材質 | 鋁合金陽極處理 |
| 密封 | NBR O-ring（標準） |
| 工作溫度 | -20°C ~ +80°C |
| 防護等級 | IP65（含接頭） |
| CE 認證 | 符合歐盟低壓指令 |
📌 安裝注意
壓力接口處建議加裝緩衝器（snubber）或節流閥，避免液壓衝擊導致壓力開關誤動作。調壓旋鈕位於本體頂部，順時針旋轉增加設定壓力值。
選型速查：三步驟搞定
| 步驟 | 確認事項 | 對應選擇 |
|---|---|---|
| ① 確認壓力 | 系統最高工作壓力？ | 選壓力範圍能涵蓋的型號（工作壓力落在調整範圍中段最佳） |
| ② 確認接線 | 需要 NO / NC / 轉換型？ | 2P（NO 或 NC 擇一）或 3P（轉換型 COM+NO+NC） |
| ③ 確認接口 | 液壓管路螺紋規格？ | 標準 G 1/4，特殊規格需確認 |
💡 詢價小提示
告知嘉鴻以下資訊即可快速報價：① 系統工作壓力（bar）② 需要 NO 還是 NC ③ 數量。如有舊品型號（如 DS 117/B/V3-350/KKK）直接提供型號更快。
需要報價或確認規格？歡迎洽詢
立即詢價
延伸閱讀：差壓、正壓、負壓三型的差別與選型，見《壓力開關 Pressure Switch Differential / Positive / Negative Pressure Switch》。
