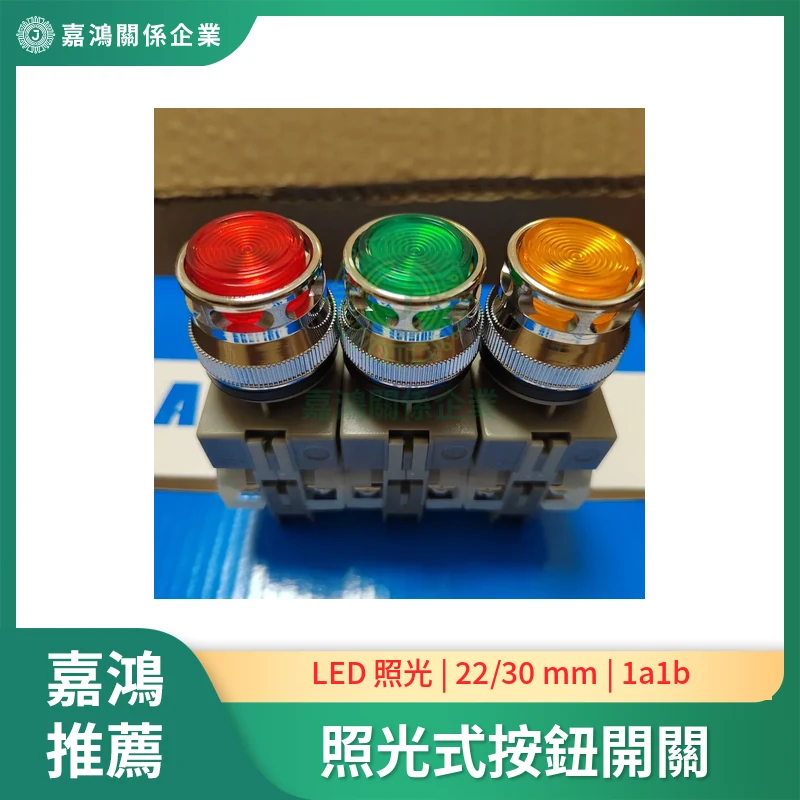

照光式按鈕開關 Illuminated Push Button Switch｜LED 自動復歸按鈕（22／30 mm、1a1b）
工業控制面板用人機輸入元件 — 照光式按鈕開關內建 LED 指示燈，提供操作確認與狀態回授。適配 SMT 產線、EMS 組裝線、半導體機台之啟動／停止／緊急停止／模式切換等控制面板按鈕。
照光式按鈕開關是工業自動化機台與人機介面之間的橋樑 — 操作員透過按鈕送出指令（啟動、停止、復歸、模式切換），同時靠燈光或顯示得到回授。照光式按鈕（Illuminated Push Button Switch）整合「輸入按鈕 + LED 指示燈」於同一元件，可在按下時亮燈確認操作、或在運轉狀態時持續亮燈顯示工序狀態。
本系列為工業控制面板輸入元件，廣泛用於 SMT 印刷／貼片／回焊機、EMS 組裝測試線、半導體前段設備、無塵室入口控制等。嘉鴻關係企業供應 IDEC、Omron、Schneider、Fuji 等主流廠牌與適配型號，服務新竹科學園區一帶 SMT/EMS/半導體廠的 MRO 耗材需求。
規格表（一般工業照光式按鈕通用規範）
| 項目 | 規格範圍 | 備註 |
|---|---|---|
| 安裝孔徑 | Φ16 mm／Φ22 mm／Φ25 mm／Φ30 mm | 台灣 SMT/EMS 業最常用 Φ22 mm |
| 接點規格 | 1a、1b、1a1b、2a、2b、2a2b、3a3b | a＝常開 NO，b＝常閉 NC，依 PLC 端輸入需求選 |
| 燈源型式 | LED／白熾燈泡／氖燈 | LED 較省電、壽命長（一般 50,000 小時以上，仍需視個案而定） |
| 燈源電壓 | DC 6V／DC 24V／AC 110V／AC 220V | DC 24V 為工業 PLC 通用電源 |
| 燈光顏色 | 紅／綠／黃／白／藍／橙 | 紅＝停止／警示，綠＝啟動／運轉，黃＝待機，依現場 SOP 統一 |
| 按鈕頭型式 | 平頭 Flush／凸頭 Extended／菇頭 Mushroom／旋鈕 Selector | 緊急停止常用紅色菇頭可鎖式 |
| 動作方式 | 瞬動式 Momentary／自鎖式 Maintained | 啟動／停止用瞬動，模式切換用自鎖 |
| 額定電流 | 3A / 5A / 10A @ AC 250V（接點額定） | 實際依廠牌規格書為準 |
| 防護等級 | IP65 / IP66（前面板） | 適配無塵室與一般工業環境 |
| 使用壽命 | 機械壽命 100 萬次以上、電氣壽命 10 萬次以上（一般情況） | 視接點負載與環境，仍需視個案而定 |
應用情境
照光式按鈕開關是電子製造業控制面板的標準輸入元件。下列為新竹科學園區一帶 SMT/EMS/半導體廠最常見的 4 種典型應用情境：
1. SMT 設備機台啟動／停止按鈕
印刷機、貼片機、回焊爐等 SMT 主機操作面板，採綠色照光式按鈕做啟動（按下亮燈表示運轉中），紅色照光式按鈕做停止／復歸。標準 Φ22 mm 安裝孔。
綠 1a / 紅 1b / DC24V LED
2. 緊急停止按鈕（E-Stop）安全鏈
SMT 線、組裝線、自動倉儲入口必備紅色菇頭可鎖式緊急停止按鈕，常閉接點（NC）接安全電路，按下後機台立即斷電並鎖死，需手動旋轉復歸。符合安規 ISO 13850。
紅菇頭 1b 自鎖式 / 通常不照光
3. 半導體機台 Auto / Manual 模式切換
半導體前段設備、CVD／PVD／蝕刻機台之自動／手動／維修模式三段切換，採旋鈕（Selector Switch）型，配合鑰匙鎖防止誤切換。可整合 PLC 模式指示燈。
三段旋鈕 / 鑰匙鎖 / 1a2b
4. EMS 測試治具操作按鈕／指示燈塔
EMS 廠 ICT、FCT 測試治具，黃色照光式按鈕做測試啟動、綠燈做 PASS、紅燈做 FAIL；可整合燈塔（Tower Light）做產線狀態顯示。
黃／綠／紅 1a / DC24V LED 平頭
選型重點：依用途推薦規格
| 用途 | 建議按鈕頭 | 建議接點 | 燈光顏色 |
|---|---|---|---|
| 啟動 Start | 平頭照光式，瞬動 | 1a（NO） | 綠 |
| 停止 Stop | 平頭照光式，瞬動 | 1b（NC） | 紅 |
| 緊急停止 E-Stop | 紅菇頭可鎖式 | 1b 或 2b（NC，安全雙觸點） | 不照光（或單獨紅燈） |
| 復歸 Reset | 平頭瞬動 | 1a（NO） | 藍／白 |
| 模式切換 Auto/Manual | 旋鈕（Selector） | 1a1b 或 2a2b | 不照光（位置即顯示） |
| 警示 Warning | 照光式或單獨指示燈 | — | 黃／橙 |
為什麼控制面板要用「照光式」按鈕？
操作員按下啟動按鈕後，按鈕本身亮綠燈，代表「指令已送出、機台運轉中」；不需要另外去看 PLC 顯示或 HMI 觸控面板。這對於高速產線的人因工程很關鍵 — 一條 SMT 線上的作業員，視線焦點在板子與貼片頭，按鈕區只用餘光掃過。
一個常見誤區：很多新人以為「紅色 = 一定是緊急停止」。其實一般「停止按鈕」（按下後機台正常停機）也是紅色，但是「平頭瞬動式」；「緊急停止」必須是「紅菇頭可鎖式」才算數。兩者外觀差很多、安規等級也完全不同。
選型決策流程：5 個關鍵決策節點
實務上不是先想「我要什麼按鈕」、而是從現場條件反推。完整選型流程：
- 量現場孔徑：Φ22 是主流，Φ16/25/30 為次。換型可用轉接環。
- 確認用途：啟動／停止／E-Stop／模式切換／復歸／警示，各對應不同按鈕頭。
- 看 PLC 端：需要幾組接點？常開（a）or 常閉（b）？PLC 端 Sink/Source？
- 燈源電壓：DC24V（工業標準）／DC6V／AC110V／AC220V，看現場控制電源。
- 環境條件：無塵室／一般工廠／戶外？防護等級 IP65 起跳，需高壓熱水沖洗的場合才看 IP69K；腐蝕氣體環境要另外確認外殼與材質的耐腐蝕性（IP 等級只涵蓋防塵、防水）。
實務 Tips：採購前先確認的事
接點數量要正確
詢價時直接說明「我這台 PLC DI 點需要 3a3b」這類接點需求，避免買回來才發現接點不夠串接。本頁現貨為 1a1b 接點，其他多接點型號可詢價。
老機台換 LED 要查驅動電路
舊白熾燈泡按鈕直接換 LED 模組可能不亮（極性反），先確認「這顆原廠 LED 模組是 AC/DC 通用嗎？」，或拍規格書照片一起詢價確認。
標準出處
- ISO 13850:2015《Safety of machinery – Emergency stop function – Principles for design》Ed. 3 — 發布機構：International Organization for Standardization (ISO)
