Mitutoyo 120047 測厚儀用測頭｜球型平面錐型選型指南

Mitutoyo 120047 測厚儀用測頭｜測頭類型怎麼選？

Mitutoyo 指針式指示表選配測頭，球形接觸面精密研磨，測厚儀、千分錶、量錶通用。一篇搞懂平面、球面、錐型測頭的差異與選型邏輯。

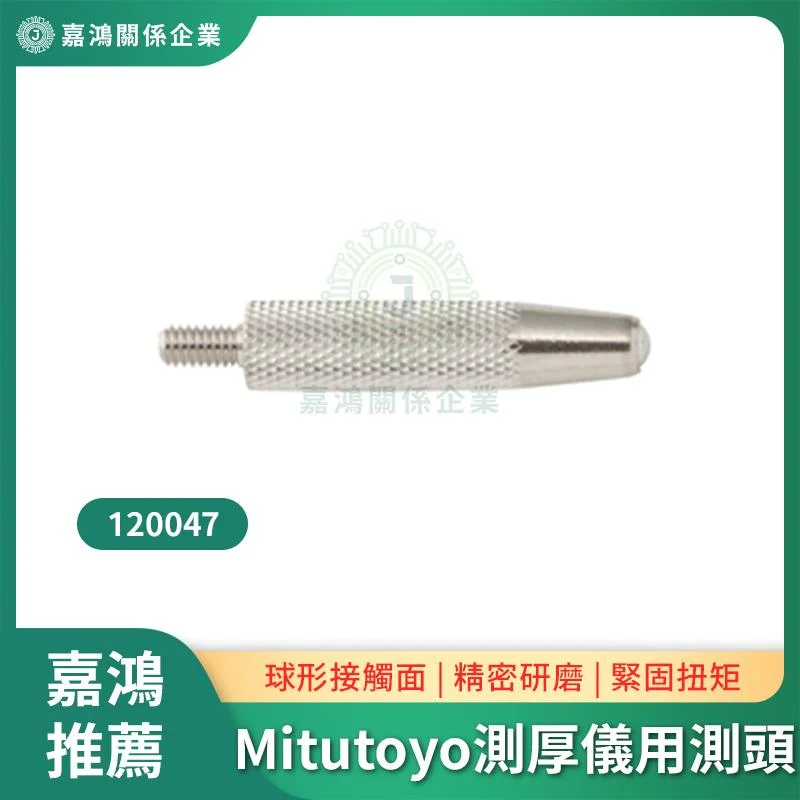

結論先講：Mitutoyo No. 120047 是指針式指示表（Dial Indicator）與測厚儀的選配測頭，屬於球形接觸面類型。測頭是量錶與被測面之間的「最後一公分」，不同工件表面需要搭配不同測頭形狀，選錯會直接影響量測精度。選型核心：① 被測面形狀、② 測頭材質、③ 螺紋規格。

測頭類型怎麼分？

Mitutoyo 指示表測頭依「接觸面形狀」分為三大類，各自適用不同工件表面。選型的第一步就是確認被測面是什麼形狀：

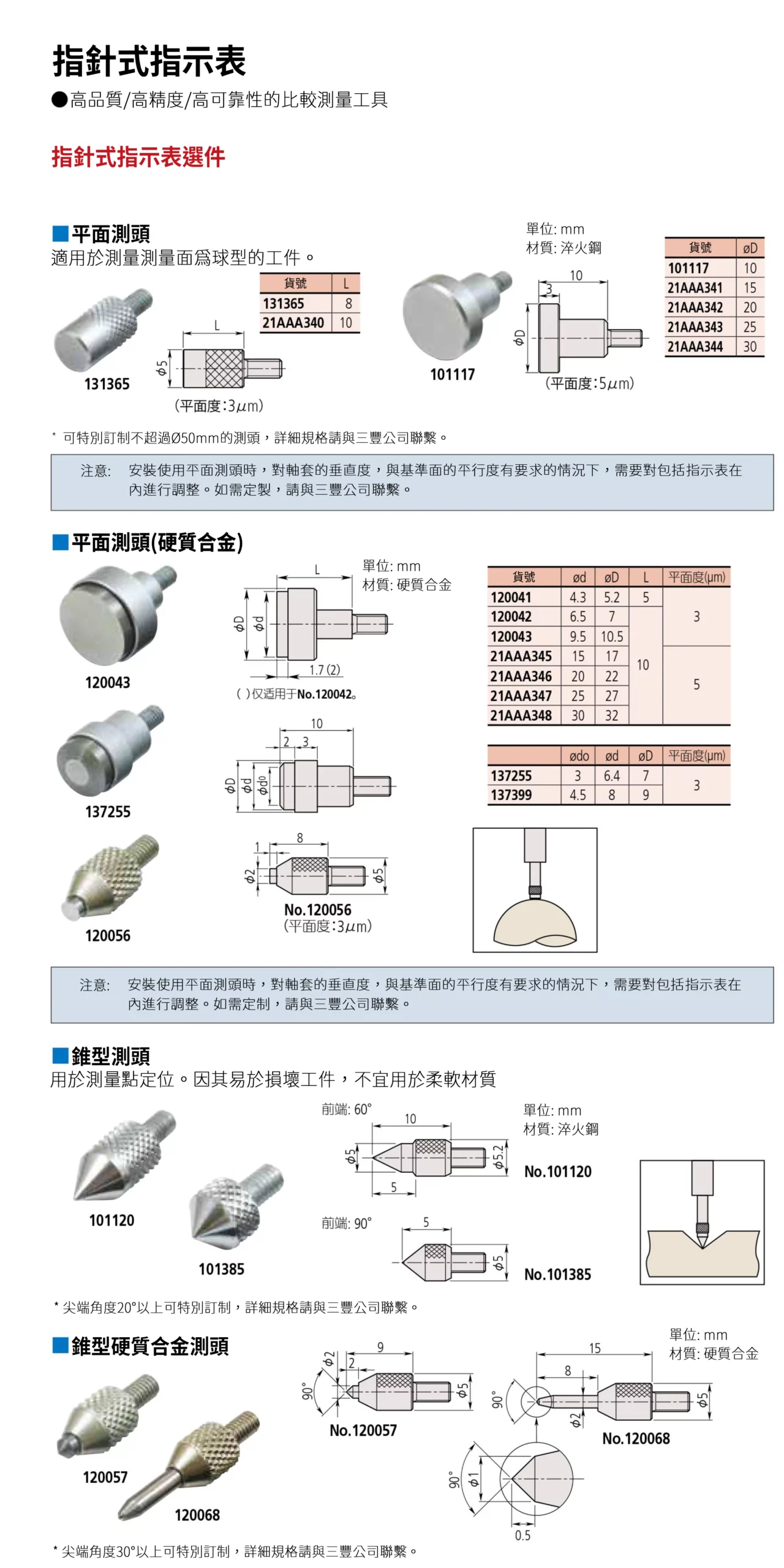

示意圖

▲ 120047 屬於球型測頭（✦ 標示），最通用的選擇

測頭類型	接觸面形狀	適用被測面	常見料號範例	材質選擇
平面測頭	平坦研磨面	球面、圓弧面工件	131365 / 101117 / 120041–120043	淬火鋼 / 硬質合金
球型測頭	球形研磨面	平面、凹面、不規則面	120047 / 同系列	淬火鋼 / 硬質合金
錐型測頭	圓錐尖端（60°/90°）	孔內、V 溝、槽底定位量測	101120（60°）/ 101385（90°）	淬火鋼 / 硬質合金

平面 vs 球型選擇原則
直覺上「平面測頭量平面」，但實際相反：平面測頭用在球面工件上，確保穩定的接觸面積；球型測頭用在平面工件上，靠點接觸消除傾斜誤差。120047 球型測頭是最萬用的選擇，不確定時優先選球型。

120047 主要規格

項目	規格
料號	No. 120047
測頭類型	球型接觸面
材質	淬火鋼（精密研磨）
安裝螺紋	M2.5 × 0.45（Mitutoyo 指示表標準規格）
適用儀器	Mitutoyo 指針式指示表、測厚儀（7 系列 / 2 系列等）
原廠產地	日本

材質選擇：淬火鋼 vs 硬質合金

同一種測頭形狀通常有兩種材質可選。兩者差異在耐磨性與價格：

比較項目	淬火鋼（120047 等）	硬質合金（120041–120043 等）
硬度	HRC 58–62	HRA 89–92（約 HRC 72+）
耐磨性	一般量測足夠	高頻量測、磨蝕性工件優先
價格	較低	約 1.5–2 倍
適用場景	品管抽檢、一般量測	線上 100% 全檢、砂面/粗面工件

螺紋相容性
Mitutoyo 指示表測頭標準螺紋為 M2.5 × 0.45。購買前確認你的指示表/測厚儀主軸螺紋規格。部分舊型或其他品牌儀器可能使用不同螺紋（如 4-48 UNF），需加轉接頭。

選型速查

步驟	確認事項	對應選擇
① 被測面形狀	平面 / 球面 / 孔內？	平面 → 球型測頭；球面 → 平面測頭；孔內 → 錐型測頭
② 材質需求	量測頻率高嗎？工件表面粗糙嗎？	一般 → 淬火鋼；高頻/粗面 → 硬質合金
③ 螺紋規格	儀器主軸螺紋？	Mitutoyo 標準 M2.5 × 0.45

詢價小提示
告知嘉鴻：① Mitutoyo 料號（如 120047）② 數量 ③ 使用的儀器型號（方便確認相容性）。測頭為消耗性配件，建議一次備 2–3 支輪替使用。
