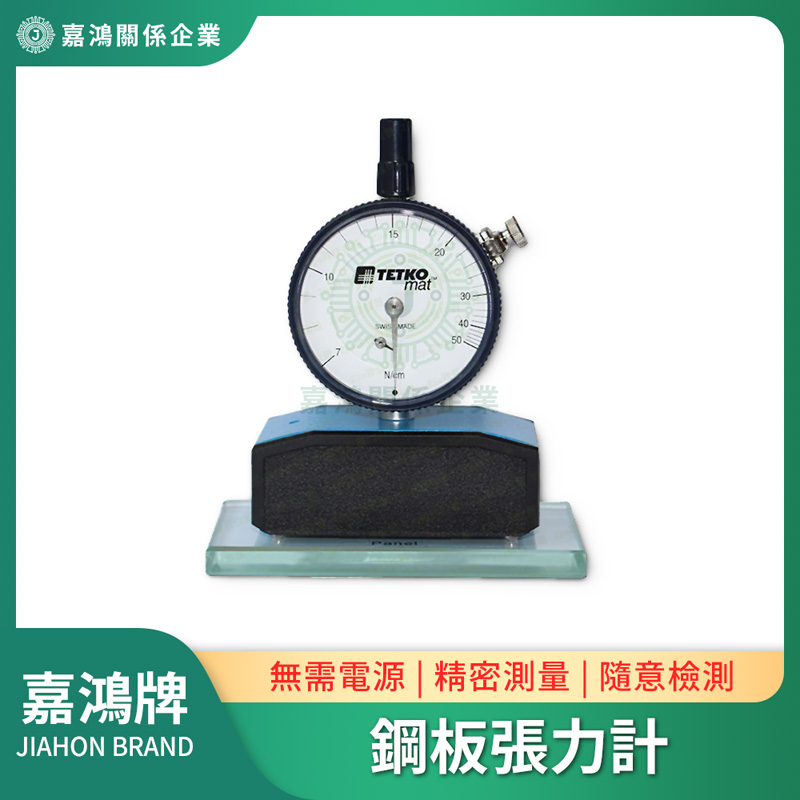

最常用的鋼板張力計 7-50N / 7-80N
一句話說清楚：鋼板張力不足，錫膏印刷就會跑偏；張力計是確認鋼板狀態最直接的工具。7-50N 適合大多數標準鋼板，高張力鋼板或長期使用後的鋼板選 7-80N。
為什麼 SMT 線需要張力計？
鋼板（Stencil）在使用一段時間後，網版張力會因反覆印刷操作而衰減。張力不足的鋼板印出來的錫膏量不穩定，直接影響焊點品質與 SPI 良率。
張力計就是用來量化這件事的工具——讓你不靠眼睛判斷，用數字說話。
圖1｜鋼板張力量測決策流程
7-50N vs 7-80N 怎麼選？
| 比較項目 | 7-50N/cm | 7-80N/cm |
|---|---|---|
| 測量範圍 | 7–50 N/cm | 7–80 N/cm |
| 適用鋼板 | 標準鋼板（最常用） | 高張力鋼板、新品驗收 |
| 一般印刷廠需求 | 覆蓋 80% 場景 | 特殊製程需求 |
| 長期使用鋼板監測 | 適合 | 可用但量程偏大 |
選型建議：不確定選哪個？先選 7-50N——覆蓋絕大多數 SMT 產線的標準鋼板需求。若你的製程使用高張力網版或需要驗收新品鋼板，再考慮 7-80N。
產品規格
| 顯示誤差 | 滿刻度精確度誤差 ±5% |
|---|---|
| 測量單位 | 牛頓／公分（N/cm） |
| 測量範圍 | 7-50 N/cm｜7-80 N/cm（兩款） |
| 淨重 | 500g |
| 毛重 | 約 1kg |
| 淨尺寸 | 108 × 76 × 44 mm |
| 裝盒尺寸 | 229 × 220 × 76 mm |

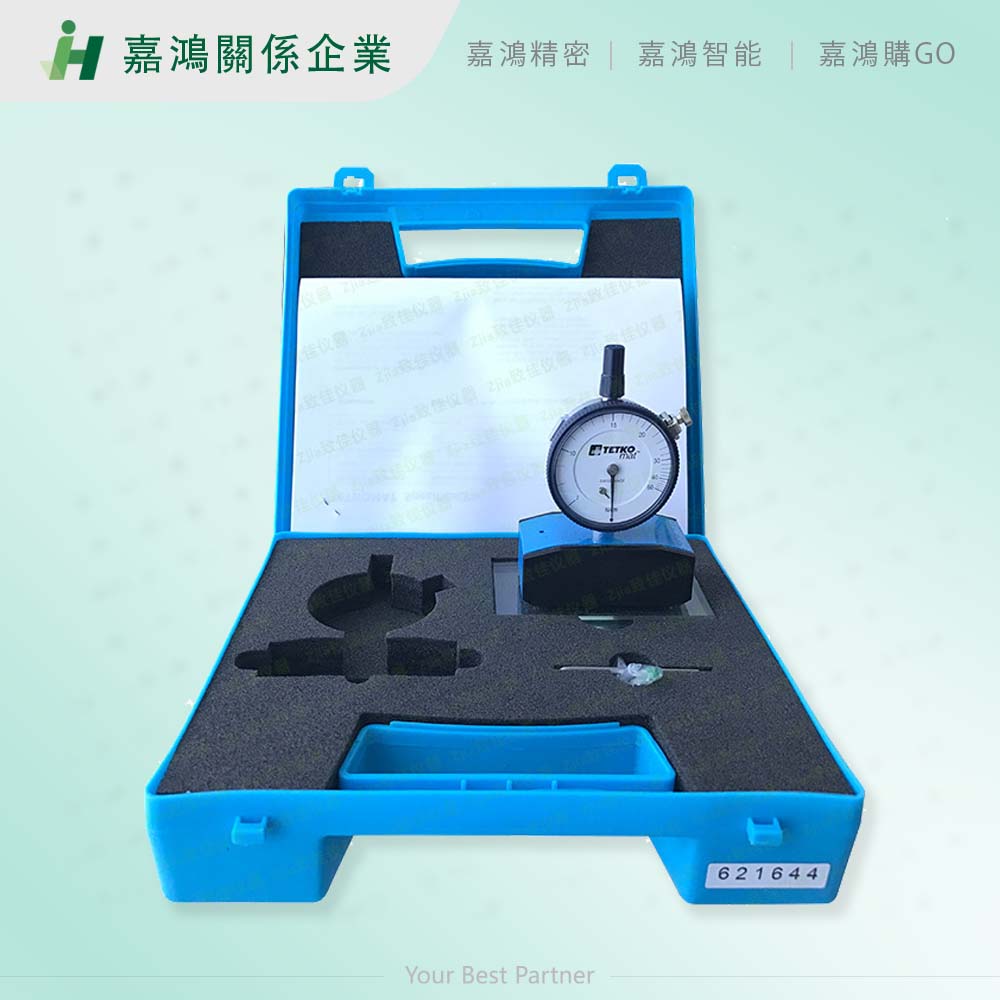

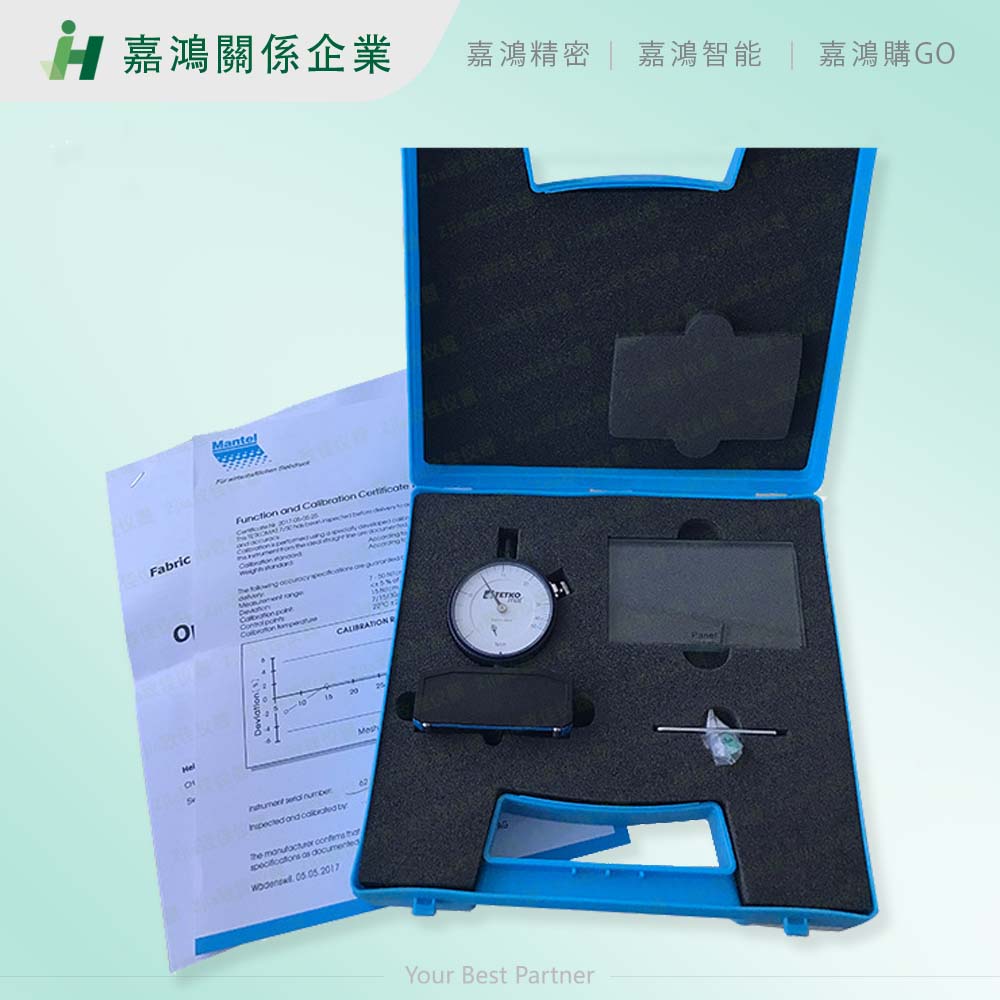

| 附件 | 標準校正玻璃 |
| 測量原理 | 精密機械式，無需外部電源 |
| 注意事項 | 防震保存；使用完畢後側放 |
使用重點
- 無需外部電源，隨時隨地即測即用，不受場地限制
- 可量測拉緊網布任意位置的張力，不限定測量點
- 建議定期校正，確保長期量測準確性
- 使用完畢後側放保存，避免震動影響精度
