鋼板檢查機新選擇：JH 半自動款價格更親民，13 種缺陷類型一機偵測
鋼板置於工作台後，操作人員透過 X/Y 軸按鈕手動移動定位，鏡頭可上下微調對焦。3800 萬像素相機搭配高清顯示器即時呈現放大影像，支援同步錄影與拍照記錄。自動對焦功能結合無線滑鼠操作，移動速度均勻、對焦穩定，可快速測量網孔尺寸並即時標記缺陷位置。

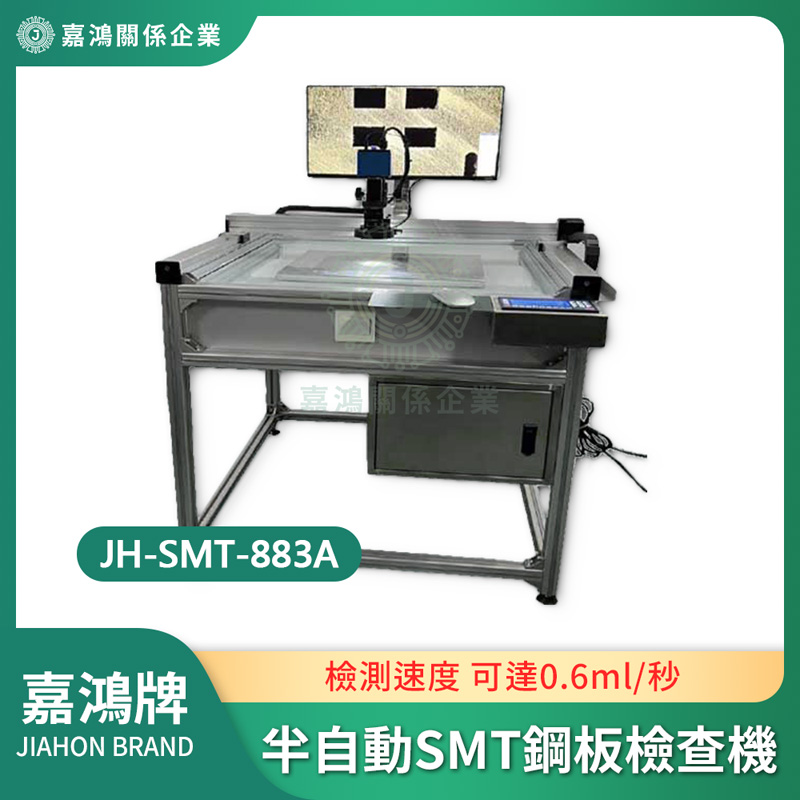

定位說明：全自動光學 AOI 鋼板檢查設備投資門檻高，對產線規模較小或初次導入品管設備的工廠並不划算。JH-SMT-883A 採半自動設計，以 3800 萬像素高解析相機搭配 PLC 控制，在合理預算內實現 13 種常見缺陷類型快速偵測，適合 SMT 廠的入門品管投資。
預購備貨中：本設備目前為預購（onbackorder）狀態。確認到貨日期請直接聯繫嘉鴻。
設備規格速覽
3800 萬
像素相機
800×800 mm
最大檢測尺寸
17–27″
高清顯示器
0.6 ml/秒
最高檢測速度
13 種可偵測缺陷類型
髒汙
破損
雜質
模糊
墨點
毛邊
殘留
偏位
套印不良
劃傷
氣泡
溢膠
折痕
完整硬體規格
| 規格項目 | 規格值 |
|---|---|
| 設備尺寸 | 110 × 100 × 140 mm（主機） |
| 工作台尺寸 | 800 × 800 mm（鋼板最大尺寸） |
| 材質 | 鋁型材 |
| 燈源 | 訂製 LED 節能燈管 |
| 顯微鏡解析度 | 500–1000 萬圖元（可選） |
| 主相機 | 3800 萬像素 + PLC 控制器 |
| 顯示器 | 17–27 吋高清顯示器 |
| 導軌系統 | 品牌導軌，顯微鏡前後 / 左右 / 上下三軸滑動 |
| 玻璃 | 鋼化白玻 + 乳白色擴散板 |
| 最大檢測速度 | 0.6 ml / 秒 |
| 最大檢測寬度 | 不超過 1000 mm |
| 操作方式 | X / Y 兩軸手動按鈕式移動 + 無線滑鼠操作 |
| 軟體功能 | 照片收集、錄影、多功能測量（長、寬、角度、弧度、圓形直徑、周長） |
工作原理與操作說明
鋼板置於工作台後，操作人員透過 X/Y 軸按鈕手動移動定位，鏡頭可上下微調對焦。3800 萬像素相機搭配高清顯示器即時呈現放大影像，支援同步錄影與拍照記錄。自動對焦功能結合無線滑鼠操作，移動速度均勻、對焦穩定，可快速測量網孔尺寸並即時標記缺陷位置。
適用檢測對象涵蓋 SMT 鋼網、絲網版、底片、線路板、印刷 LED、手機觸控螢幕蓋板等多類工件，不限於鋼板單一應用。
需要報價或確認規格？歡迎洽詢

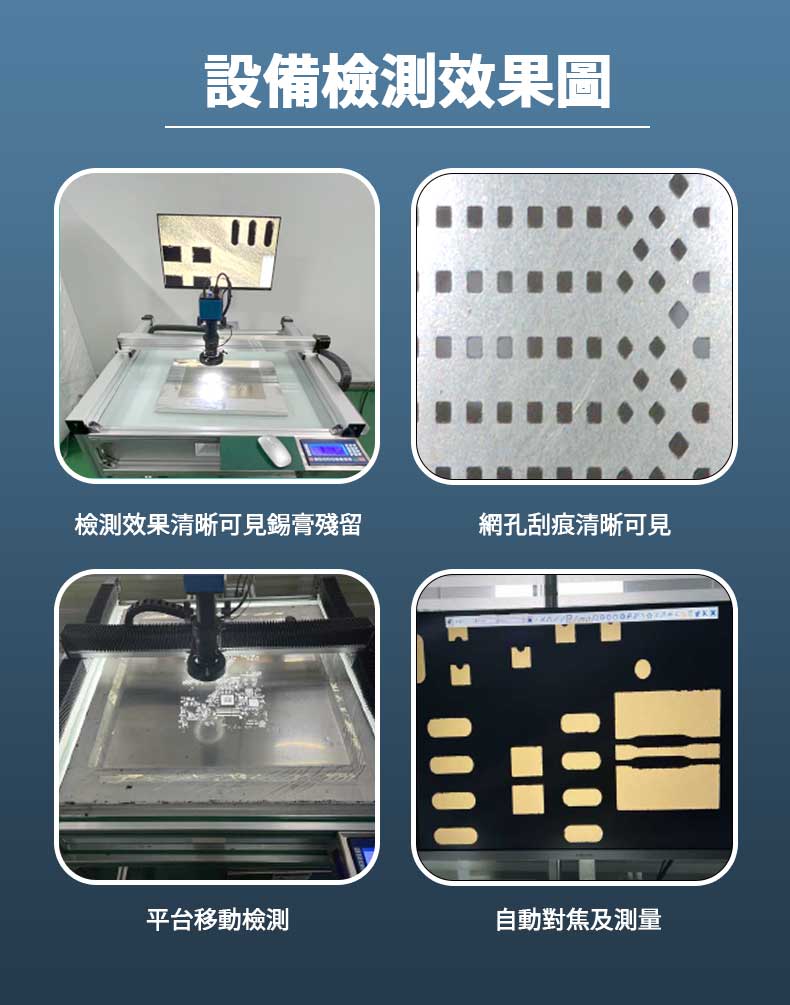

商品詳圖
