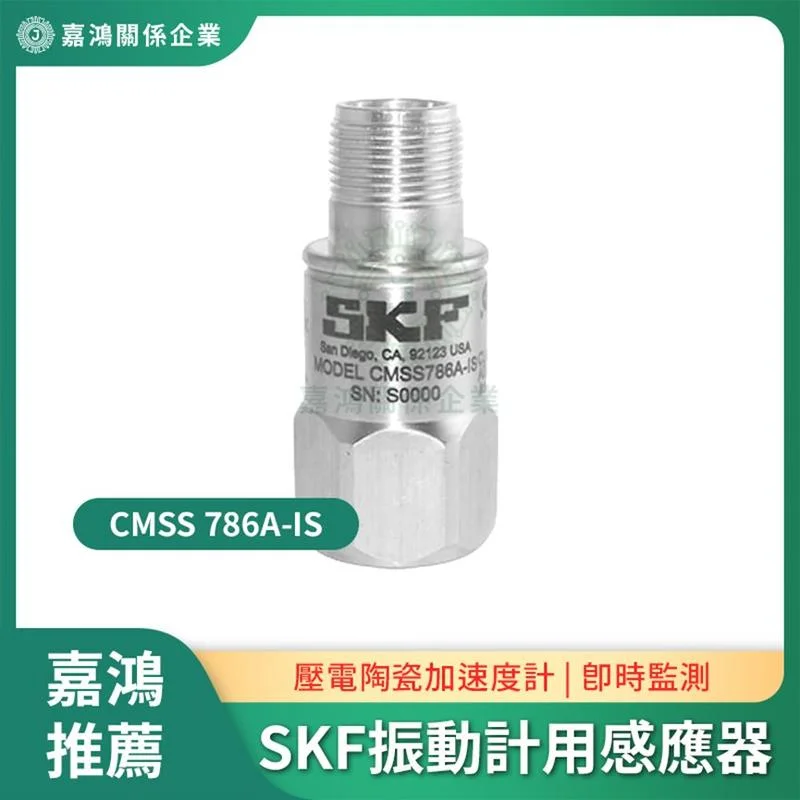

SKF CMSS 786A-IS 振動加速度計

本質安全防爆型壓電陶瓷加速度感應器——石化、電力、油氣設施旋轉設備振動即時監測

CMSS 786A-IS 解決什麼問題？

旋轉設備（馬達、泵浦、壓縮機、渦輪機、齒輪箱）在運轉過程中不可避免地產生振動，振動異常是軸承磨損、不平衡、不對心等故障的最早期指標。SKF CMSS 786A-IS 是一款本質安全（Intrinsically Safe）等級的壓電陶瓷加速度計，專為需要在 Class I / Division 1 或 ATEX Zone 0/1 危險區域安裝的石化廠、煉油廠、天然氣設施而設計。

感應器靈敏度 100 mV/g，頻率響應涵蓋 10 Hz～10 kHz，可同時捕捉低頻不平衡振動與高頻齒輪嚙合/軸承缺陷信號。±5% 靈敏度精度符合 API 670 機器保護跳脫標準要求，搭配高 EMI/RFI 遮蔽設計，即使在高電壓環境（如發電廠）也能維持信號完整性。

示意圖

CMSS 786A-IS 核心規格

項目	規格
感測原理	壓電陶瓷（Piezoelectric Ceramic）加速度計
靈敏度	100 mV/g（±5%）
量測範圍	80 g peak
頻率響應	10 Hz～10 kHz（±3 dB）
振幅線性度	±1%
輸出型式	ICP / IEPE（2 線制恆流驅動）
連接器	頂部直出式 2-pin MIL 連接器
外殼材質	不鏽鋼
安裝方式	1/4-28 UNF 螺絲底座
防爆認證	ATEX / NEC Class I Division 1（本質安全 IS）
EMI/RFI 遮蔽	高遮蔽等級（適用高電壓環境）
重量	約 362 g
適用標準	可用於參考 API 670 機器保護跳脫應用

示意圖

CMSS 786A 系列型號比較

型號	防爆等級	靈敏度	頻率範圍	適用場景
CMSS 786A-IS	本質安全 IS（Class I Div 1 / ATEX Zone 0/1）	100 mV/g（±5%）	10 Hz～10 kHz	石化、煉油、天然氣——最高防爆等級
CMSS 786A-D2	Division 2（Class I Div 2）	100 mV/g（±5%）	10 Hz～10 kHz	Div 2 危險區域，防爆需求較低場景
CMSS 787A-IS	本質安全 IS	較低	較寬	特殊高頻應用

典型應用行業與場景

行業	監測對象	選用理由
石化 / 煉油	壓縮機、泵浦、渦輪機	Zone 0/1 危險區域，必須 IS 認證
天然氣處理	管線壓縮站、增壓機	爆炸性氣體環境，API 670 合規
火力 / 核能發電	汽輪機、發電機、泵浦	高 EMI/RFI 環境，高遮蔽需求
水力發電	水輪機、冷卻水泵	低頻振動監測（10 Hz 起）
礦業 / 水泥	球磨機、風機、破碎機	重載設備，80 g peak 量測範圍

選型提醒：
CMSS 786A-IS 必須搭配本質安全柵（IS Barrier）使用，安全柵安裝於安全區域端，限制進入危險區域的電能。搭配 SKF QuickCollect Ex 可使用延長線 CMAC 8010-EX 連接。安裝建議使用 1/4-28 UNF 螺絲底座配合 CMSS 910QDP-1 安裝墊，避免使用磁鐵吸附安裝（磁鐵安裝會降低高頻回應）。

嘉鴻可協助供應 SKF CMSS 全系列振動感應器、連接線材（CMAC 系列）與安裝配件。若需搭配 Bently Nevada 3300 系列渦電流探針或其他品牌振動監測設備，亦歡迎一併洽詢。
