SMT 貼片機坦克鏈・拖曳鏈 21 款｜適配 Yamaha・FUJI NXT・JUKI・Panasonic XY軸走線保護

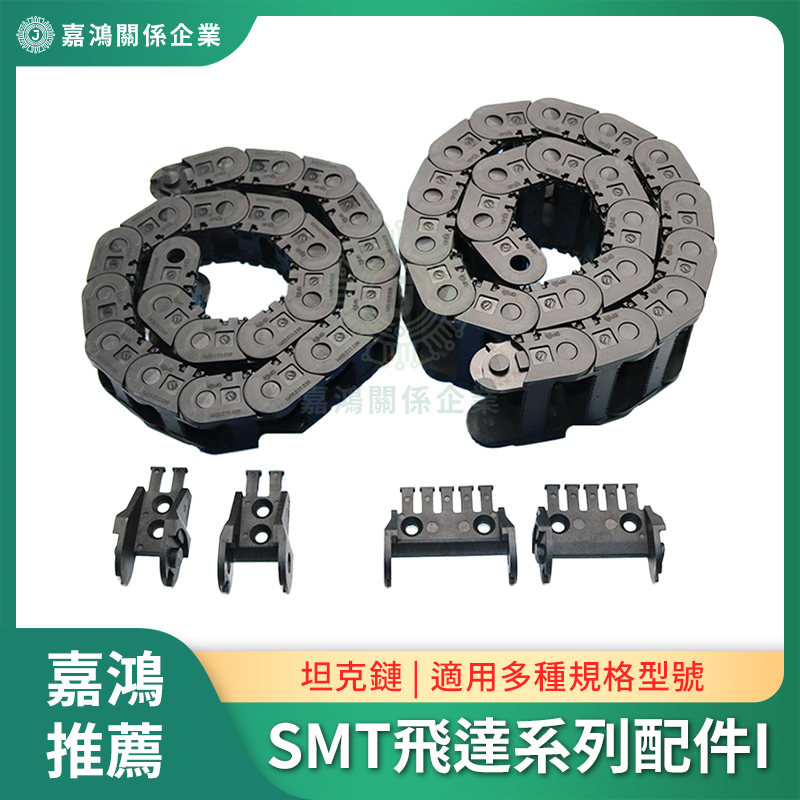

坦克鏈（Cable Carrier / Drag Chain）是 SMT 貼片機 X / Y 軸走線保護的關鍵結構件，負責保護電纜、氣管在機台移動過程中不因反覆彎折而斷裂。本頁收錄 21 款適用各主流品牌貼片機的坦克鏈，涵蓋 Yamaha / FUJI NXT / JUKI / Panasonic 等平台，是跨品牌 SMT 廠採購坦克鏈的一站式查詢清單。
Yamaha 系列坦克鏈依機型細分：YV100X/XG/II（X軸壓蓋）、YS12/YS24/YG12/YG100/YSM20（X軸壓蓋）、YS88/YS100（X軸壓蓋）、YSM10（老款拖鏈）、YSM20R（新款 KMK-M2267-00X）、YSM10 新款（KMG-M2267-A0）、YS12/YS12F、YG12/YG12F、YS24、YV100X/XG/II、YSM40/YSM40R，各機型拖鏈長度與接頭規格不同，採購前確認機型後再下單。YS24 坦克鏈為 KKE-M2267-00，KV7-M2267-01X 為 YV 系列用，請確認機台型號區分。
FUJI NXT 系列：M3 機型用 Y 軸拖鏈（2MGTSA006702，2M 不含接頭），M6 機型另有獨立款式。JUKI 新款 X 軸坦克鏈（40069117，34節）適用多款 JUKI 貼片機。Panasonic 方面：CM602 用 Y 軸坦克鏈（N510009023AA）、NPM-W 用 X 軸（N510056967AA）、CM202/CM402 有 X 軸（KXF0CWMAA00）與 Y 軸（KXF0CWPAA00）兩款，注意後兩款同時也是 Panasonic 第三批配件頁已收錄的軸向保護蓋件。
| 系列/品牌 | 料號 | 零件描述 | 備註 |
|---|---|---|---|
| Yamaha YV100X/XG/II | —（請詢價） | X軸坦克鏈壓蓋 | 壓蓋 |
| Yamaha YS12/YS24/YG12/YG100/YSM20 | —（請詢價） | X軸坦克鏈壓蓋 | 壓蓋 |
| Yamaha YS88/YS100 | —（請詢價） | X軸坦克鏈壓蓋 | 壓蓋 |
| Yamaha YSM10/YSM20 | —（請詢價） | X軸坦克鏈拖曳鏈（老款） | 老款 |
| Yamaha YSM20R | KMK-M2267-00X | X軸坦克鏈拖曳鏈（新款） | 一條 |
| Yamaha YSM10 | KMG-M2267-A0 | X軸坦克鏈拖曳鏈 | 一條 |
| Yamaha YS12/YS12F | —（請詢價） | X軸坦克鏈拖曳鏈 | 一條 |
| Yamaha YG12/YG12F | —（請詢價） | X軸坦克鏈拖曳鏈 | 一條 |
| Yamaha YS24 | —（請詢價） | X軸坦克鏈拖曳鏈 | 一條 |
| Yamaha YV100X/XG/II | —（請詢價） | X軸坦克鏈拖曳鏈 | 一條 |
| Yamaha YSM40/YSM40R | —（請詢價） | X軸坦克鏈拖曳鏈 | 一條 |
| Fuji NXT（M3） | 2MGTSA006702 | M3 Y軸坦克鏈龍骨拖鏈 | 不含接頭，2M |
| Fuji NXT 3代 | 2MGTSA006702 | M3 Y軸坦克鏈龍骨拖鏈 | 不含接頭 |
| Fuji NXT（M6） | —（請詢價） | M6 Y軸坦克鏈龍骨拖鏈 | 不含接頭 |
| JUKI | 40069117 | 坦克鏈（新款 X軸） | 34節，一條 |
| Panasonic CM602 | N510009023AA | 坦克鏈條拖鏈履帶（Y軸） | 一個 |
| Yamaha YS24 | KKE-M2267-00 | 坦克鏈 X軸 | 一條 |
| Yamaha YV 系列 | KV7-M2267-01X | X軸坦克鏈拖曳鏈 | 一條 |
| Panasonic NPM-W | N510056967AA | 坦克鏈 X軸 | — |
| Panasonic CM202/CM402 | KXF0CWPAA00 | 坦克鏈 Y軸 | — |
| Panasonic CM202/CM402 | KXF0CWMAA00 | 坦克鏈 X軸 | — |
📋 坦克鏈選型要點
- Yamaha YS24 用 KKE-M2267-00、YV 系列用 KV7-M2267-01X，採購前確認機台銘牌型號後選擇對應款式。
- Fuji NXT 不含接頭：2MGTSA006702 拖鏈本體不含兩端接頭，若同時需要接頭請另行告知數量。
- X軸 vs Y軸：Panasonic CM202/CM402 有 X、Y 兩款，KXF0CWMAA00（X）與 KXF0CWPAA00（Y），採購時同時確認需求軸向。
- 老舊型號詢價：YS12/YG12/YV100 系列老款拖鏈部分無標準料號，建議提供機台照片由嘉鴻確認規格。
