Swagelok MS-IG-612M 間隙規 No-Go Gap Gauge｜6/8/10/12mm 四合一管接頭安裝驗收
一片搞定四種管徑（6mm/8mm/10mm/12mm），確認 Swagelok 管接頭旋緊量是否達標，現場安裝驗收不可缺少的客觀量具。
結論先行：

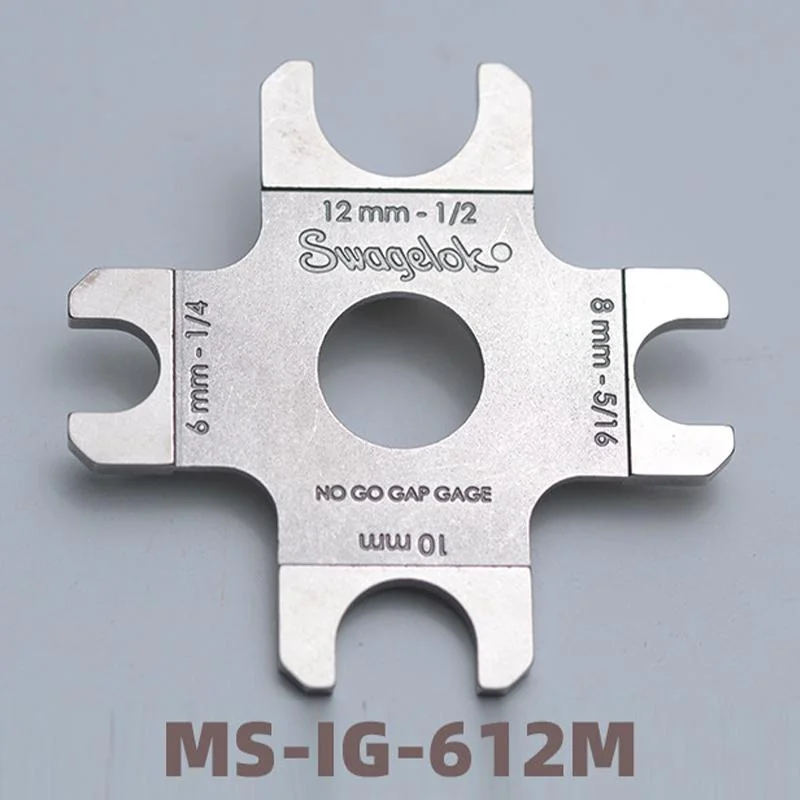

Swagelok MS-IG-612M 是「No-Go Gap Gauge（不過間隙規）」，用於驗收 Swagelok 雙卡套管接頭的旋緊量——若規片能插入螺帽與接頭本體之間的間隙，表示旋緊不足，必須繼續鎖緊。本規支援公制四種管徑（6mm=¼”、8mm=5/16″、10mm、12mm=½”），不鏽鋼材質，星形十字外型方便工具袋攜帶。
商品規格
| 項目 | 規格 |
|---|---|
| 型號 | MS-IG-612M |
| 品牌 | Swagelok |
| 工具類型 | No-Go Gap Gauge（不過間隙規） |
| 材質 | 不鏽鋼 |
| 支援管徑 | 6mm（¼”）、8mm（5/16″）、10mm、12mm（½”） |
| 用途 | 驗收 Swagelok 雙卡套管接頭旋緊量是否達到規定值 |
| 外形 | 星形十字（四 U 形缺口 + 中央圓孔） |
| 適用接頭系列 | Swagelok 標準公制管接頭 |
間隙規管徑對應表
| 管徑 | 英制對應 | 缺口位置 |
|---|---|---|
| 6 mm | ¼” | 左側缺口 |
| 8 mm | 5/16″ | 右側缺口 |
| 10 mm | — | 下側缺口 |
| 12 mm | ½” | 上側缺口 |
為什麼安裝後必須用間隙規驗收？
Swagelok 雙卡套管接頭的密封是靠前後套環（Ferrule）被壓縮咬入管壁形成機械密封。旋緊量不足時套環未完全就位，在高壓或振動條件下極易洩漏。Swagelok 原廠規定旋緊量為：手緊後再旋緊 1¼ 圈（初次安裝）。由於「手感」因人而異，MS-IG-612M 提供客觀的物理驗收方法，是任何 Swagelok 管路高壓系統初次安裝後的必要步驟。
版本說明：
⚠️ 版本說明： MS-IG-612M 為公制版（Metric），適用 6/8/10/12mm 管。英制管（1/4″、3/8″、1/2″ 等）需使用對應英制版本間隙規。請確認管路規格後選購。
