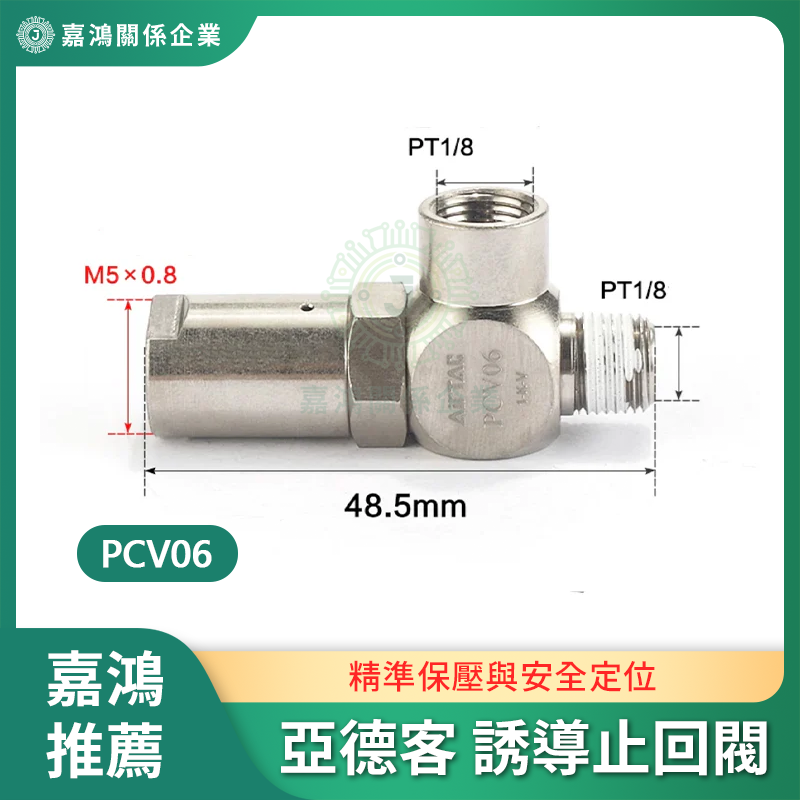

AirTAC PCV06 誘導止回閥
氣動系統保壓定位元件
先導式單向控制｜1/8″ 插管式先導口｜0.15–1.0 MPa｜防氣缸意外下落
▌ 功能定位先看這裡
PCV06 的核心功能是「氣缸斷氣不掉落」。正常有先導氣壓時，氣流可雙向通過；先導氣壓一斷，閥體自動鎖定為單向，氣缸位置保持不動。垂直升降缸或傾斜夾持機構若有緊急停機掉落風險，這顆是標配解法。
PCV06 的核心功能是「氣缸斷氣不掉落」。正常有先導氣壓時，氣流可雙向通過；先導氣壓一斷，閥體自動鎖定為單向，氣缸位置保持不動。垂直升降缸或傾斜夾持機構若有緊急停機掉落風險，這顆是標配解法。
產品規格
| 項目 | 規格細節 |
|---|---|
| 型號 | PCV06 |
| 系列 | PCV 系列（誘導止回閥 / Pilot Operated Check Valve） |
| 端口尺寸（主端口） | 1/8″（PT 或 G 牙型，女螺紋） |
| 先導口型式 | 插管式（Fitting joint type，新式設計） |
| 適用介質 | 經 40 μm 濾網過濾的清潔空氣 |
| 操作壓力範圍 | 0.15～1.0 MPa（22～145 psi） |
| 耐壓（証明壓力） | 1.5 MPa（215 psi） |
| 操作溫度範圍 | -20～70°C |
| 最高操作頻率 | 60 次/分鐘 |
| 本體材質 | 黃銅（Brass） |
| 軸芯材質 | 黃銅 / SUS304 |
| 彈簧材質 | SUS304 |
| O 型環材質 | NBR |
| 重量 | 約 48.5 g |
工作原理說明
▌ 先導式止回閥的運作邏輯
正常通氣狀態：先導口施加氣壓 → 頂開閥芯 → 氣流可雙向通過（氣缸可上下移動）
斷氣 / 緊急停止：先導口氣壓消失 → 彈簧回推閥芯 → 單向鎖定 → 氣缸位置固定不動
正常通氣狀態：先導口施加氣壓 → 頂開閥芯 → 氣流可雙向通過（氣缸可上下移動）
斷氣 / 緊急停止：先導口氣壓消失 → 彈簧回推閥芯 → 單向鎖定 → 氣缸位置固定不動
與機械式止回閥不同，PCV06 由外部先導訊號決定是否允許逆流，因此可精確控制氣缸的「可動 / 鎖定」狀態，特別適合有斷電停機安全要求的設備。
產品特點
- 插管式先導口設計，免工具快速接管，適合空間緊湊的氣動佈線環境
- 工作壓力 0.15–1.0 MPa，耐壓測試 1.5 MPa，結構強度符合工業標準
- 黃銅本體 + SUS304 彈簧 + NBR O 型環，耐腐蝕、耐磨損，維護週期長
- 操作溫度 -20–70°C，適用一般室內及部分戶外工廠環境
- 最高 60 次/分鐘操作頻率，適合中速自動化產線
- 體積小巧，重量 48.5 g，不增加管路系統負擔
- 可與主流氣動控制閥（電磁閥、手動閥）直接整合，無需額外調壓模組
適用場景
垂直升降機構防止斷氣時氣缸自然下落，保護模具與工件安全
傾斜夾持裝置維持夾持位置不漂移，確保加工精度
機械手臂末端緊急停機時保持末端執行器位置固定
雙缸同步回路配合流量控制閥實現左右同步保壓
精密定位設備需要長時間保持位置而不消耗氣源的場合
安全回路設計SIL 相關設備中的氣動安全截斷元件
