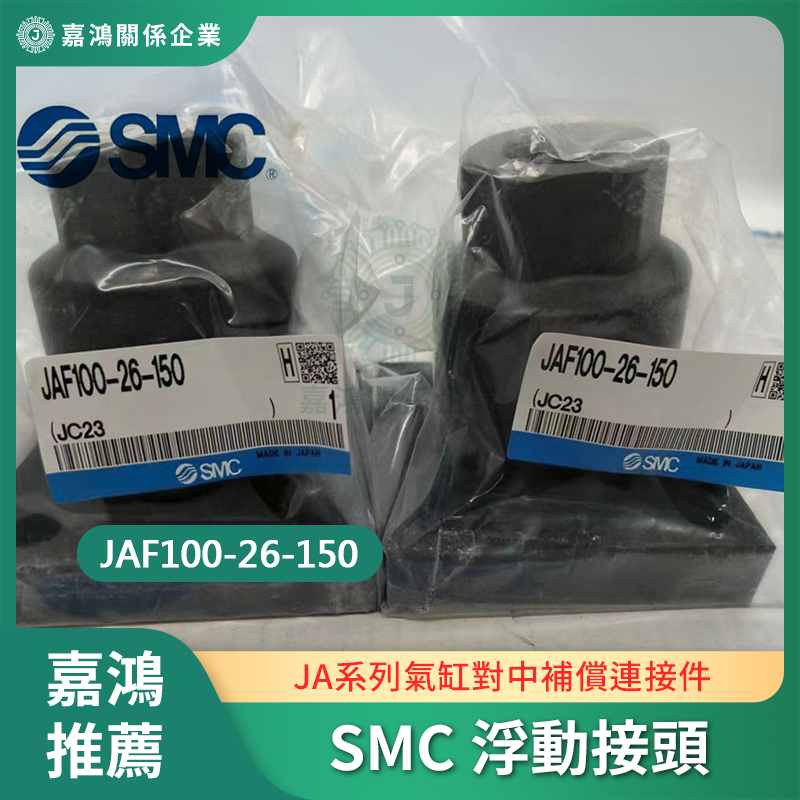

SMC JAF100-26-150 浮動接頭
Ø100mm 氣缸對中補償連接件
JA 系列標準型浮動接頭｜M26×1.5 螺牙｜法蘭型安裝｜最大補償角度 5°
▌ 用途說明先看這裡
JAF100-26-150 的核心功能是補償氣缸與負載機構之間的安裝誤差：偏心、角度偏差（最大 5°）、平行度不佳都靠這顆吸收。一旦誤差沒有釋放，側向力會直接轉移到活塞桿與密封件，加速磨耗甚至損壞氣缸本體。選用標準：缸徑 100 mm 氣缸、缸側螺紋 M26×1.5、法蘭型安裝結構，直接對號入座即可。
JAF100-26-150 的核心功能是補償氣缸與負載機構之間的安裝誤差：偏心、角度偏差（最大 5°）、平行度不佳都靠這顆吸收。一旦誤差沒有釋放，側向力會直接轉移到活塞桿與密封件，加速磨耗甚至損壞氣缸本體。選用標準：缸徑 100 mm 氣缸、缸側螺紋 M26×1.5、法蘭型安裝結構，直接對號入座即可。
產品規格
| 項目 | 規格細節 |
|---|---|
| 型號 | JAF100-26-150 |
| 系列 | JA 系列（標準型浮動接頭） |
| 適用缸徑 | Ø100 mm |
| 缸側螺紋規格 | M26 × 1.5（公螺紋，缸側） |
| 安裝型式 | Flange（法蘭式） |
| 最大允許旋轉角度 | 5°（偏心及角度誤差補償範圍） |
| 本體材質 | 碳鋼（Carbon Steel）+ 表面防鏽處理 |
| 設計特點 | 球鉸式浮動結構，無特殊選配（標準版） |
型號解碼說明
▌ JAF100-26-150 型號含義
| J | JA 系列（標準型浮動接頭） |
| A | 標準型（無特殊選配） |
| F | Flange 法蘭型安裝 |
| 100 | 適用氣缸缸徑：100 mm |
| 26 | 缸側螺紋尺寸：M26 |
| 150 | 螺距：1.5 mm（即 M26 × 1.5） |
產品特點
- 補償設計球鉸浮動結構，可同時吸收偏心誤差與最大 5° 角度偏差，傳力均勻穩定
- 保護氣缸有效降低側向負載，防止活塞桿彎曲與密封件提前磨損，延長氣缸壽命
- 安裝效率法蘭型安裝結構，與導軌或負載機構整合便利，縮短裝配時間
- 碳鋼本體加表面防鏽處理，兼顧強度與耐腐蝕性，適合一般工廠環境
- SMC 標準型，規格與原廠設備圖面完全對應，可直接替換
- 緊密公差製造，確保浮動補償的重複精度與可靠性
適用場景
自動化搬運機構氣缸推送、頂升平台的連接補償
機械手臂末端直線驅動氣缸與末端執行器的接頭連接
沖壓 / 夾持機構降低側向應力，保護高成本氣缸
導軌滑台配合補償滑台與氣缸不同軸造成的誤差
