SMC AS 系列節流閥｜AS3002F-08 / AS4201F-04-10SA 氣缸速度控制器
直列型 / 彎頭型 / 一觸式接頭 / Meter-In Out 雙向控制 / 最大 1 MPa / RoHS
直列型 / 彎頭型 / 一觸式接頭 / Meter-In Out 雙向控制 / 最大 1 MPa / RoHS

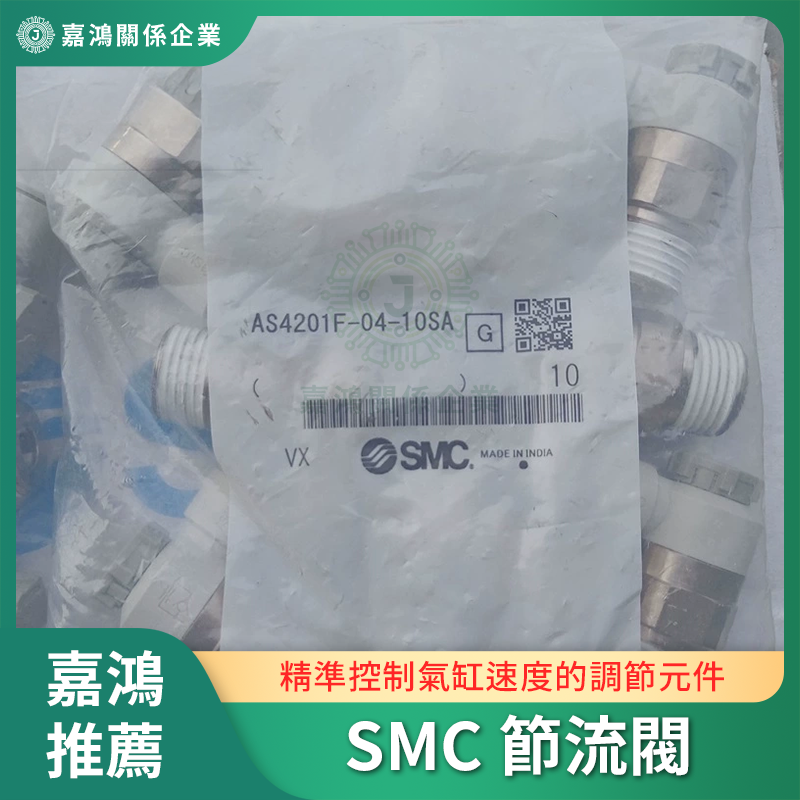

一句話定位：SMC AS 系列速度控制器（節流閥），內建一觸式接頭，直列型（AS3002F-08）或彎頭型（AS4201F-04-10SA），Meter In / Meter Out 精準控制氣缸伸縮速度，消除末端衝擊，符合 RoHS，最大工作壓力 1 MPa。
型號規格對比
| 規格項目 | AS3002F-08 | AS4201F-04-10SA |
|---|---|---|
| 安裝型式 | 直列型（In-line）一觸式雙側 | 彎頭型（Elbow）氣缸直接連接 |
| 適用管外徑 | ø8mm（5/16″） | ø10mm |
| 螺紋端口 | —（全一觸式，無螺紋端口） | R1/2（附螺紋密封劑） |
| 控制方式 | Meter Out / In（雙向可控） | Meter-out（排氣節流） |
| 鎖定方式 | 六角形鎖緊螺母 | 推鎖型（Push-Lock），大旋鈕無工具鎖定 |
| 本體尺寸 | Body Size 3/8 標準型 | Body Size 4（1/2 標準型） |
| 本體材質 | PBT 樹脂 + 黃銅（無電解鎳鍍） | PBT 樹脂 + 黃銅（無電解鎳鍍） |
| 最大工作壓力 | 1 MPa（證明壓力 1.5 MPa） | 1 MPa（證明壓力 1.5 MPa） |
| 最低工作壓力 | 0.1 MPa | 0.1 MPa |
| 適用流體 / 溫度 | 空氣 / −5 ～ +60°C（無結露） | 空氣 / −5 ～ +60°C（無結露） |
型號選擇說明
| 需求場景 | 建議型號 | 理由 |
|---|---|---|
| ø8mm 管路，需雙向速度控制 | AS3002F-08 | 直列式安裝省空間，Meter In/Out 雙向都能節流 |
| ø10mm 管，氣缸 40–100mm 大缸徑 | AS4201F-04-10SA | 彎頭直接裝於氣缸口，大旋鈕現場快速調整後推鎖固定 |
| 多軸設備速度不一致問題 | 兩型皆可 | 各軸分別裝 AS 系列，各自獨立調整，互不干擾 |
Meter-In vs Meter-Out 選型說明
- Meter-Out（排氣節流）：控制排氣側流量，氣缸動作平穩，推薦為氣缸速度控制標準用法，特別適合垂直下降或有負載的場合
- Meter-In（進氣節流）：控制進氣側流量，適合輕負載水平移動；若負載過重可能造成爬行現象，需謹慎評估
- AS3002F-08 兩種皆支援，現場可依需求選擇裝向
安裝與維護要點
- 一觸式接頭：管子插入即固定，按壓釋放環可快速拆卸，維護零工具需求
- AS4201F-04-10SA Push-Lock：調完速度後推壓大旋鈕鎖定，防止設備振動造成設定漂移
- 管材相容：Nylon（尼龍）、軟尼龍、Polyurethane（聚氨酯）皆可，請確認管材符合工作溫度範圍
- 配件備料建議：節流閥屬消耗性調節元件，各氣缸口建議各備1個
