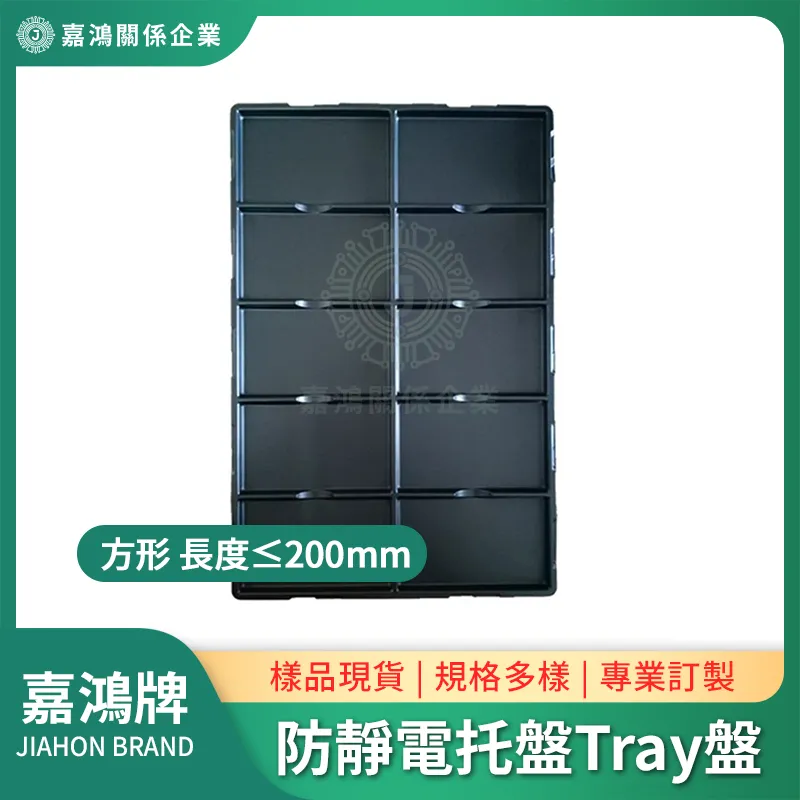

防靜電Tray盤方形 ≤200mm ESD 10⁶–10⁹Ω｜PCBA模組、大型工業元件防靜電大格距承載
內格長度介於 91–200mm 的防靜電方形吸塑盤，適合承載體積較大且含 ESD 敏感元件的料件：PCBA 小板（帶 MCU 或 RF 晶片）、帶感測器的工業控制器外殼、伺服馬達定子（帶編碼器晶片）、醫療器材電路板。44 款現貨型號，格數 6–45 格，格深 6–45mm，外形最大達 575×420mm，表面電阻 10⁶–10⁹Ω，適用嚴格 ESD 管控的工廠環境。
代表規格一覽（44款現貨節選）
| 型號 | 內格尺寸（長×寬×深 mm） | 外形尺寸（mm） | 格數 | 典型應用元件 |
|---|
| JHDY0002（黑） | 91×32×23 | 316×283×28 | 18 | 細長工業控制器外殼 |
| JH0210018 | 91×60×6 | 320×282×10 | 12 | 薄型 PCBA 小板、光學感測器基板 |
| JHXLDQ0001 | 92×90×25 | 420×330×31 | 12 | 方型模組外殼、大型工控感測器 |
| JH801040001 | 92×92×40 | 575×420×45 | 20 | 深凹方型元件、帶連接器突出的模組 |
| JHDD0089（黑） | 100×23×24 | 443×337×24 | 45 | 細長條型元件、帶晶片的長型電路板 |
| JH0210010 | 100×62×25 | 380×370×30 | 12 | PCBA 小板、工業閘道模組 |
大格距 ESD Tray 選型：PCBA 承載的關鍵確認
| PCBA / 元件類型 | 格深選型依據 | 格數取捨 | 特別注意 |
|---|
| 無插件 PCBA 小板（SMT only） | 最高元件高度 + 2mm 緩衝 | 12–45 格 | 確認最高立式電容或連接器高度不超出格深 |
| 帶插件連接器的 PCBA | 連接器高度 + 5mm 安全餘量 | 6–20 格 | 插件連接器突出面朝上放置，確認不壓到相鄰格 |
| 工業控制器外殼（帶晶片） | 依外殼最大高度 | 12–20 格 | 外殼底部若有螺絲孔突出，格底需平整支撐 |
| 醫療器材電路板 | 依元件最高點 | 6–12 格 | 建議格底加 EVA 導靜電泡棉，雙重防護 |
大格距防靜電盤的核心價值在於讓工廠的 ESD 管控範圍延伸到大型元件的承載與周轉環節。許多工廠在小型 IC 上嚴格使用防靜電 Tray，但到了 PCBA 板件就改用一般托盤或包材——這是 ESD 管控鏈的斷點。本系列填補此缺口，讓大格距場景同樣符合 ESD 稽核要求。
外形超大型注意：部分型號外形達 575×420mm，疊放搬運時建議使用周轉車，避免操作人員手持搬運導致盤面傾斜，引發元件滑出格外。
