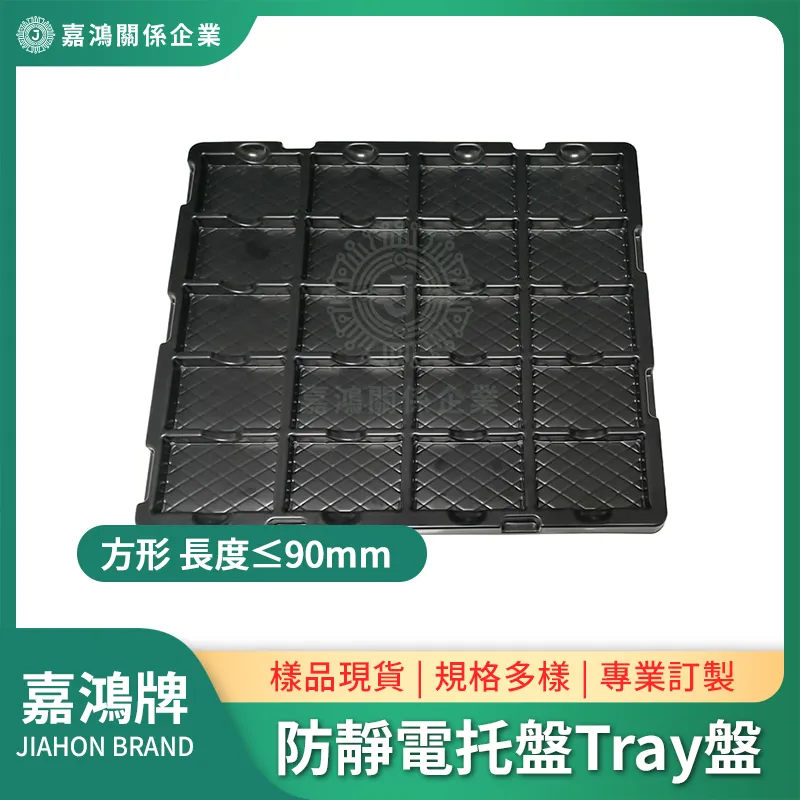

防靜電Tray盤方形 ≤90mm ESD 10⁶–10⁹Ω｜RF模組、寬格距ESD敏感元件靜電防護承載
內格長度介於 61–90mm 的防靜電方形吸塑盤，格距進入寬格距區間，41 款現貨型號專為較長的 ESD 敏感元件設計：RF 無線通訊模組、寬體繼電器、帶 IC 的工業感測器外殼、通訊設備板端大型連接器。格數 12–50 格，格深 3.7–35mm，涵蓋從超薄（3.7mm）到深凹（35mm）的元件形態需求，表面電阻 10⁶–10⁹Ω 符合工廠 ESD 管控要求。
代表規格一覽（41款現貨節選）
| 型號 | 內格尺寸（長×寬×深 mm） | 外形尺寸（mm） | 格數 | 典型應用元件 |
|---|
| JHTREF047 | 61×40×9 | 475×315×14 | 40 | 扁平 RF 模組、平板感測器 |
| JH770001 | 61.5×18.5×16 | 365×176×18 | 30 | 細長連接器總成、端子模組 |
| JH800540001（黑） | 62×57×35 | 385×275×35 | 20 | 深凹方型工控模組、繼電器 |
| JHZY001 | 62×62×33 | 352×275×33 | 12 | 大型方型感測器外殼 |
| JH190009 | 64.5×16.5×3.7 | 270×245×13 | 30 | 超薄模組、扁平 PCB 載板 |
| JHTREF050 | 65×20×25 | 420×300×27 | 50 | 細長帶高度元件、插件連接器 |
61–90mm ESD Tray 選型重點
| 元件形態 | 格深建議 | 格數範圍 | 選型注意 |
|---|
| 扁平 RF 模組（高度 <10mm） | 9–14mm | 30–50 格 | 格深約為元件高度 1.5 倍，防止疊放時受壓 |
| 帶卡扣的工業連接器 | 20–30mm | 20–40 格 | 深度需蓋過卡扣，確保不因震動彈出格外 |
| 方型感測器外殼（寬近正方形） | 25–35mm | 12–20 格 | 確認外殼底面平整，避免不穩搖動 |
| 超薄扁平 PCB 載板 | 3.7–8mm | 25–40 格 | 格深接近元件厚度即可，不需預留過多空間 |
此尺寸段的防靜電 Tray 盤比透明版提供更嚴格的靜電管控，適合線體上同時運行多款帶 IC 的模組料件、需要符合客戶 ESD 稽核要求的 EMS 廠，以及汽車電子、通訊設備等對靜電敏感度要求較高的產業。若元件無 ESD 管控需求，可改選透明方形吸塑盤 ≤90mm，格型選擇更廣。
尺寸邊界確認：本頁型號內格長度均為 61–90mm。若元件長度落在 60mm 附近，建議同時參考
≤60mm 系列，以格深與格寬決定最終選型。
