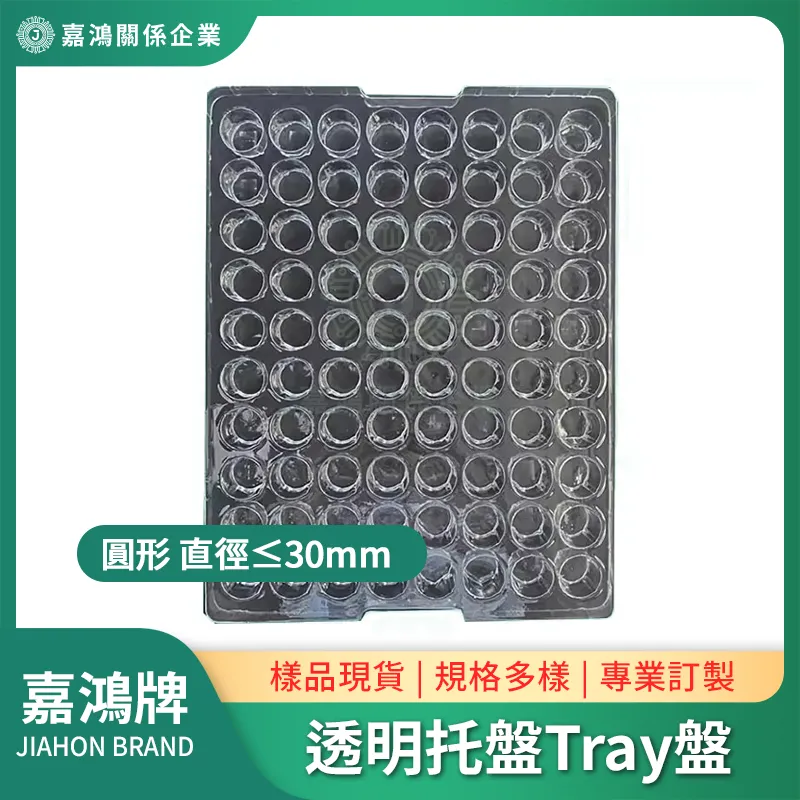

透明圓形吸塑盤 直徑≤30mm｜O形環、小型軸承、圓形晶片48款精密承載
圓孔格型設計，格孔直徑 9–30mm，適合承載截面為圓形的精密零件：O 形密封環、小型深溝球軸承、圓形石英晶體振盪器、圓頭螺帽、鏡頭鏡片、光學濾片、圓形 LED 元件。48 款現貨型號，格數 20–253 格，格深 4–19mm，外形通常在 170×170mm 至 412×212mm 之間。
圓孔格型設計，格孔直徑 9–30mm，適合承載截面為圓形的精密零件：O 形密封環、小型深溝球軸承、圓形石英晶體振盪器、圓頭螺帽、鏡頭鏡片、光學濾片、圓形 LED 元件。48 款現貨型號，格數 20–253 格，格深 4–19mm，外形通常在 170×170mm 至 412×212mm 之間。
與方形格相比，圓孔格的核心優勢是讓圓形元件落入格內後自動定位居中，不會因振動或搬運滾動竄格，大幅減少元件間碰撞損傷。
代表規格一覽（48款現貨節選）
| 型號 | 格孔尺寸（直徑×深度 mm） | 外形尺寸（mm） | 格數 | 典型應用元件 |
|---|---|---|---|---|
| JHTRAC001 | 直徑9 × 深4 | 170×170×9 | 100 | 小型 O 形環、微型鏡片 |
| JHD10H8 | 直徑10 × 深8 | 176×176×12 | 100 | 圓形晶振、小型光學元件 |
| JHTRAC004 | 直徑11 × 深9 | 280×190×12 | 165 | 高密度小型軸承、圓頭螺帽 |
| JHTRAC002 | 直徑11 × 深13 | 315×220×19 | 130 | 深凹小件、圓形端子帽 |
| JHTRAC005 | 直徑12 × 深10 | 412×212×16 | 253 | 大批量微型圓形零件 |
| JHTRAC022 | 直徑28 × 深15 | 390×270×18 | 50 | 標準 O 形環、圓形濾鏡 |
圓形吸塑盤選型重點
| 元件類型 | 格孔直徑建議 | 深度建議 | 選型注意 |
|---|---|---|---|
| O 形密封環 | 元件外徑 +1–2mm | 等於或略小於截面直徑 | 格孔過深導致取料困難，深度勿超過元件截面直徑 |
| 深溝球軸承 | 外圈直徑 +1mm | 軸承寬度 +2mm | 確認格深可完整容納軸承寬度，取出時不卡邊 |
| 圓形光學元件（鏡片/濾片） | 元件直徑 +0.5mm | 元件厚度 +1mm | 格孔公差須小，防止鏡面接觸側壁刮傷 |
| 圓形 LED / 晶振 | 本體直徑 +1mm | 本體高度 +2mm | 引腳朝下放入時確認格深夠深，引腳勿承重 |
圓形系列其他直徑段
需要方形格型？若元件為矩形或異形，請改選透明方形吸塑盤系列（≤20mm 起）。詢樣請聯絡嘉鴻業務告知格孔直徑與深度需求。
