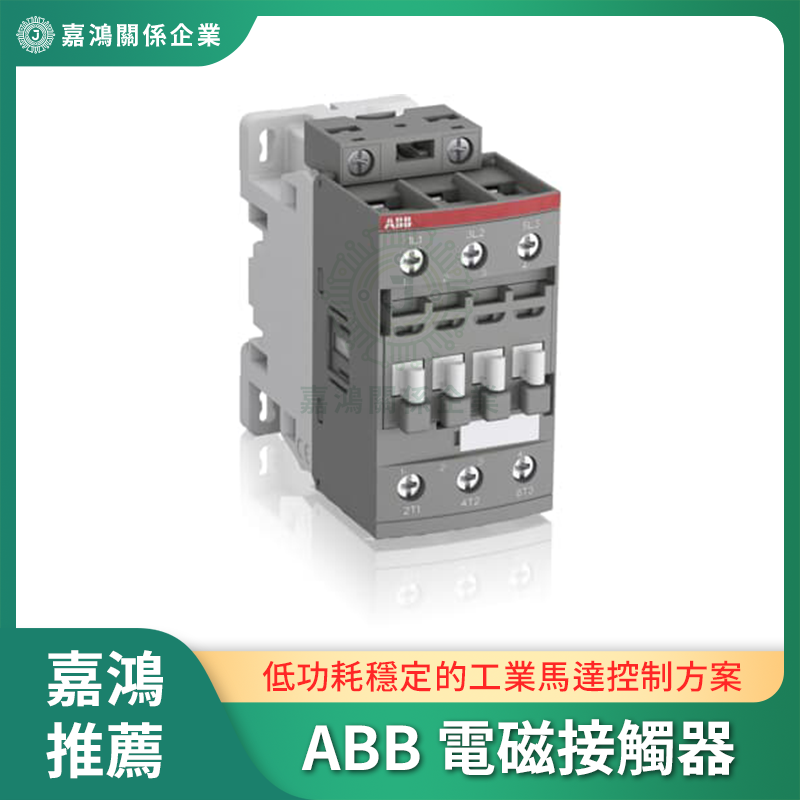

ABB AF 系列電磁接觸器｜AF09Z / AF26 / AF116 工業馬達控制
AF 電子線圈 / DC24V 1.7W（AF09Z）/ AC-DC 通用線圈（AF26、AF116）/ 9A–116A / 2.2–55kW
AF 電子線圈 / DC24V 1.7W（AF09Z）/ AC-DC 通用線圈（AF26、AF116）/ 9A–116A / 2.2–55kW
一句話定位：ABB AF 系列電子線圈電磁接觸器，AF09Z（9A DC24V）/ AF26（26A 100–250V）/ AF116（116A 100–250V），電子線圈比傳統線圈省電 80%，AC/DC 通用線圈（AF26、AF116），內建浪湧抑制，覆蓋小型至 55kW 重載設備。
型號規格對比
| 規格項目 | AF09Z-30-10-30 | AF26-30-00-13 | AF116-30-00-13 |
|---|---|---|---|
| AC-3 額定電流 | 9A（220–240V @ 60°C） | 26A（380–400V @ 40°C） | 116A（380–400V） |
| AC-3 馬達功率 | 約 2.2kW @ 400V | 11kW @ 400V | 55kW @ 400V |
| 線圈電壓 | DC24V（電子線圈，1.7W） | 100–250V AC/DC 通用 | 100–250V AC/DC 通用 |
| 輔助接點 | 1NO | 1NO | 1NO |
| 尺寸（W×H×D） | 45×86×97mm / 0.43kg | 52×100×110mm / ~1.2kg | 約 85×145×130mm / ~2.5kg |
| 額定絕緣電壓 | 690V AC / 220V DC | 690V AC | 1000V AC/DC |
AF 電子線圈技術優勢
| 比較項目 | ABB AF 電子線圈 | 傳統 AC 電磁線圈 |
|---|---|---|
| 線圈功耗 | 1.7–3W（吸持） | 10–50VA（依型號） |
| 線圈電壓範圍 | AF26/116 支援 100–250V AC/DC 通用 | 通常需指定 AC110 或 AC220V |
| 嗡鳴噪音 | 無（電子控制） | AC 電源下有輕微嗡鳴 |
| PLC 驅動（AF09Z） | DC24V 1.7W，可直驅 | 需 DC 版本才可 PLC 驅動 |
| 庫存管理 | AF26/116 通用 AC/DC，備一型號適用廣 | AC/DC 分開，需分別備料 |
機型選購建議
- AF09Z-30-10-30：小型 PLC 控制，2.2kW 以下，DC24V 直驅，適合密集排列的控制盤
- AF26-30-00-13：中型馬達 11kW，100–250V AC/DC 通用線圈，一機適用台灣（220V）、日本（110V）及歐洲（230V）
- AF116-30-00-13：重載 55kW，100–250V 通用，如壓縮機、大型泵浦、主驅動設備
- 搭配備料：ABB XT1N 塑殼斷路器或 S201 微型斷路器作為上游保護
