Bently Nevada 3300 XL 近接探頭 330105——振動監測系統配件怎麼選？

8mm 渦電流近接探頭，搭配 Proximitor® 前置器與 3500 監測模組構成完整機械保護系統，可用於汽輪機、壓縮機、泵浦等關鍵旋轉設備

Bently Nevada 330105 系列是 3300 XL 8mm 近接探頭，採用渦電流非接觸式量測原理，可精確監測旋轉軸的徑向振動、軸向位置與轉速。探頭搭配 330130 延長纜線與 330180 Proximitor® 前置器組成量測轉換系統，信號送入 3500 系列機架進行即時分析與機械保護。所有 3300 XL 元件可完全互換免校準，符合 API 670 第四版規範。330105 與 330106 都是反裝式（Reverse Mount），差別在螺紋：330105 為 3/8-24 UNF，330106 為 M10×1；正裝式是 330101／330102（3/8-24 UNF）與 330103／330104（M10×1）。選型時依實際安裝條件決定。

330105 探頭在振動監測系統中的定位

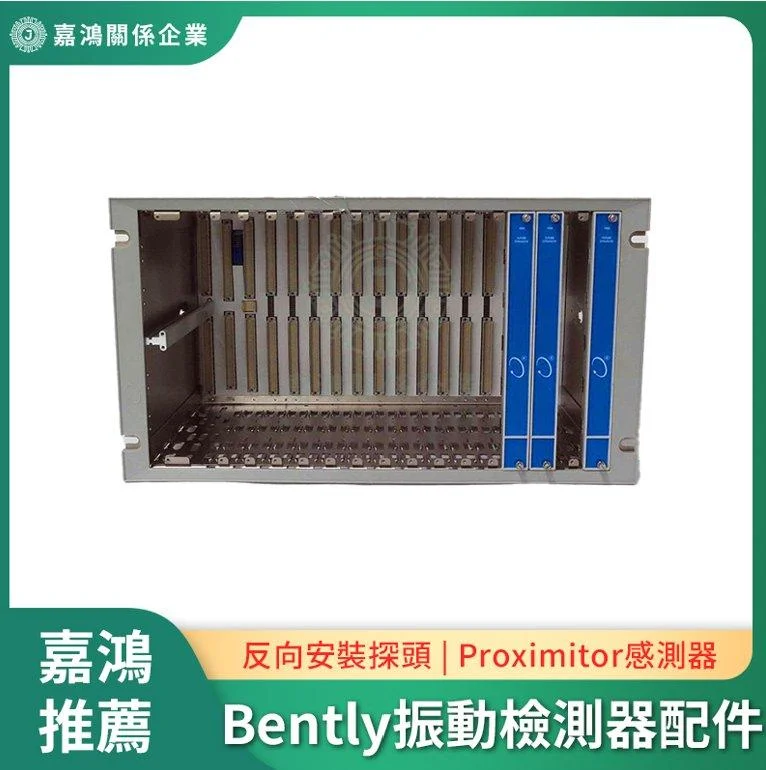

Bently Nevada 的振動監測系統是一套從「感測端」到「監控端」的完整架構。330105 近接探頭位於前端的感測層，負責偵測軸位移並產生與間隙成正比的電壓信號。信號經延長纜線送入 Proximitor® 前置器進行調理，再傳輸至 3500 系列機架的振動監測模組（如 3500/42 或 3500/44），由模組進行即時振動分析、警報觸發與跳車保護。

3300 XL 探頭系列料號對照

料號前綴	探頭直徑	安裝方式	典型應用
330103	8mm	正裝式（Standard Mount）	一般軸承座外側安裝，常見型式
330105	8mm	反裝式（Reverse Mount），3/8-24 UNF 螺紋	從機殼內側安裝、英制螺紋的場合
330106	8mm	反裝式（Reverse Mount），M10×1 螺紋	從機殼內側向外安裝，受限空間
330171	5mm	正裝式	空間受限無法使用 8mm 時選用
3300 NSv	窄側視	側向安裝	探頭間距極度受限的場景

330105 技術參數

技術參數	規格
量測原理	渦電流（Eddy Current），非接觸式絕對量測
探頭直徑	8mm
線性範圍	約 2mm（80 mils），以 -10V 間隙為中心
靈敏度	7.87 V/mm（200 mV/mil），標準 AISI 4140 鋼靶
頻率響應	DC – 10 kHz（-3dB）
操作溫度	探頭尖端：-40°C ~ +177°C（ETR 版纜線段可達 +260°C）
外殼材質	AISI 304 不鏽鋼 + PPS 探頭尖端
連接器	ClickLoc™ 微型同軸連接器（防振脫）
螺紋 / 外殼	3/8-24 UNF（反裝式；螺紋與外殼尺寸固定，型號只選總長度、接頭纜線與標準）
標準校準靶材	AISI 4140 鋼（可訂製其他材質）
API 合規	符合 API 670 第四版
安全標示	依型號代碼而定，請提供完整型號詢問
FluidLoc 選項	可選配防液纜線，防止油品沿纜線洩漏

選型提醒： 330105 型號代碼格式為 330105-02-12-CC-DD-EE：02-12 固定；CC＝總長度（05＝0.5 m、10＝1.0 m、15、20、50、90）；DD＝接頭與纜線（02＝ClickLoc 微型同軸接頭、12＝加 FluidLoc 纜線）；EE＝合規（00＝不需要、05＝CSA／ATEX／IECEx）。訂購時請提供現有探頭的完整銘牌型號，或告知安裝尺寸圖面，嘉鴻可協助精確比對。

選型重點整理

選型面向	關鍵考量
330103 vs 330105 vs 330106	330101／330103 為正裝式（3/8-24 UNF／M10×1）；330105／330106 為反裝式（3/8-24 UNF／M10×1）。依安裝條件選擇
纜線長度	探頭纜線 + 延長纜線（330130）= 系統總長，標準 5m 系統符合 API 670
溫度需求	標準探頭尖端 ≤177°C；高溫應用選 ETR 版（纜線段 +260°C）
靶材校準	預設 AISI 4140 鋼；非鋼靶軸需訂製校準
FluidLoc	油浸軸承安裝場景建議選配 FluidLoc 防液纜線

採購建議： 3300 XL 系統元件完全互換免校準是主要優勢——任何 330103/330105/330106 探頭均可搭配同系列延長纜線與前置器，不需要逐一匹配。如果廠內有多組振動監測系統，統一規格可大幅降低備品種類與庫存費用。嘉鴻提供 Bently Nevada 全系列振動監測配件，歡迎提供完整型號詢價。
