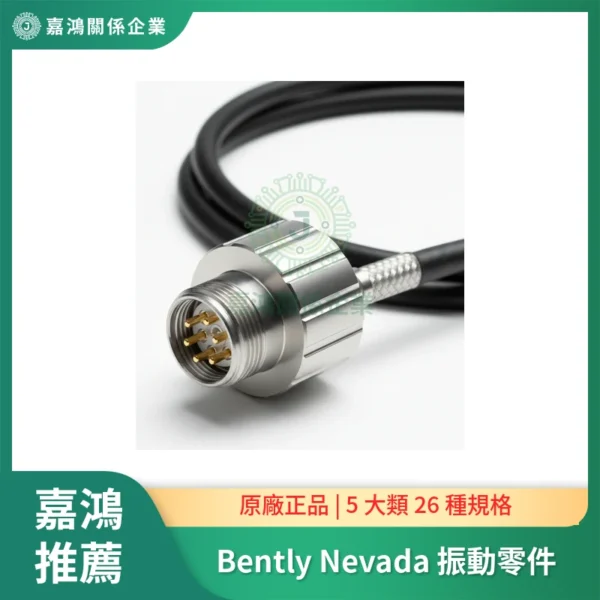

BENTLY NEVADA 全系列振動監測配件 — 加速規、位移探頭、訊號電纜、轉換模組、前置器 5 大子類共 26 種規格。適配汽輪機、離心壓縮機、泵浦、馬達等大型旋轉機械的軸位移與軸承振動監測，符合 API 670 工業標準。本頁現貨型號為 200150-02-TW；其他料號可詢價（3300 系列電纜、探頭見振動分析儀配件頁）。

振動分析（Vibration Analysis）是大型旋轉機械的主要健康監測手段，可早期偵測軸承磨耗、不對心、轉子不平衡，避免非計畫性停機。BENTLY NEVADA（現為 Baker Hughes 旗下品牌）是全球電廠、石化、半導體廠的標準振動監測系統供應商，BN 3500 / 1900 / 2300 系列是符合 API 670 的主流監測平台。
本系列涵蓋 26 種 BENTLY NEVADA 配件，分 5 大功能類別：加速規（200 系列）、位移探頭（330100-106 系列）、訊號電纜（330130/930 系列）、訊號轉換模組（200200 系列）、前置器（330180 系列）。嘉鴻關係企業供應原廠備品與適配方案，服務新竹科學園區、石化、發電業客戶的停機備品與維修保養需求。

▲ BENTLY NEVADA 振動監測訊號鏈架構 — 位移探頭/加速規 → 前置器 → 屏蔽電纜 → TIM 模組 → 主機顯示

5 大子類規格分組

▲ 5 子類規格分組示意 — 加速規 6 件、訊號模組 2 件、位移探頭 8 件、訊號電纜 8 件、前置器+轉換器 2 件

本頁現貨型號為 200150-02-TW；其他料號可詢價（3300 系列電纜、探頭見振動分析儀配件頁）。

應用情境

BENTLY NEVADA 振動監測系統的部署，依據被測機型決定「訊號鏈組合」— 不是所有設備都需要完整 5 子類，但對 API 670 規範下的關鍵機組（汽輪機、離心壓縮機），訊號鏈必須完整且原廠認證。以下 5 種典型部署情境，對應新竹科學園區、石化、發電業客戶最常見的維修保養需求：

▲ 典型部署 — 位移探頭安裝於汽輪機軸承座（1.27 mm 標準間隙），訊號經前置器調理後屏蔽電纜走線至 BN 3500 監測機櫃顯示振動波形

1. 汽輪機軸承振動監測（電廠主機）

蒸汽輪機或燃氣輪機，多通道部署軸 X-Y 位移探頭 + 軸承座加速規 + 軸向位移探頭，需完整 5 子類訊號鏈。依 API 670 規範；SIL 等級依風險評估決定。

2. 離心壓縮機監測（石化乙烯、天然氣廠）

多級離心壓縮機，每級軸承部署位移探頭做軸頸間隙監測 + 加速規做機殼振動，雙重保護避免非計畫性停機。非計畫停機損失可觀。

3. 製程泵浦／馬達監測

製程廠常見的離心泵、齒輪泵、感應馬達，多用加速規測機殼振動為主（位移探頭較少用），訊號鏈簡化為加速規 + 電纜 + 模組三段。

4. 半導體廠真空泵監測

晶圓廠機械泵、乾式真空泵在無塵環境運轉，採用低噪訊規格加速規 + 屏蔽電纜，避免電磁干擾影響微振動訊號。可配合 SECS/GEM 上傳 FAB MES 系統。

5. 大型風機 / 燃氣輪機監測

發電業燃氣輪機、化工廠大型風機，多通道（8-16 通道）部署，每軸承位置 X-Y 雙探頭，全套訊號連接到 BN 3500 機架。

選型重點：依被測設備推薦 P/N 系列

為什麼大型機組要做振動監測？API 670 的角色

大型旋轉機械（汽輪機、離心壓縮機、大型風機）的失效模式集中在軸承磨耗、轉子不平衡、不對心、軸彎曲四種，這些問題都會在「停機事故發生前數小時到數天」就在振動訊號上出現徵兆。早期偵測 = 提前安排維修 = 避免非計畫性停機。

怎麼量振動？要看「軸的位置」還是「軸承的振動」？兩者用不同探頭：

API 670 是什麼？美國石油協會（API）發布的「機械保護系統」標準（API Standard 670），第五版 2014 年發布。規範石化、煉油、發電業大型旋轉機械的振動監測規格（探頭物理規格、訊號鏈設計、報警邏輯；SIL 另在資訊性附錄引用 IEC 61508／61511 說明）。BENTLY NEVADA（現為 Baker Hughes 旗下品牌）是該標準的主要參考品牌，全球大多數電廠、石化廠用 BN 3500 / 1900 / 2300 系列做為標準監測平台。

為什麼訊號鏈不能少一段？

位移探頭的原始輸出阻抗極高（MΩ 等級）、訊號很弱（mV 等級），必須在探頭附近用前置器（Proximitor）做阻抗匹配與訊號放大，否則訊號傳到監測機櫃就被雜訊淹沒。前置器供電也是探頭工作的條件（-24 V DC 偏壓）。所以「探頭 + 前置器」必須當配套採購，不能省。

※ 本頁現貨型號為 200150-02-TW；位移探頭、前置器、延長電纜等其他料號可詢價。

選型決策流程與實務 Tips

實務上選型不是「先想探頭」，而是從被測設備反推訊號鏈組合。完整決策流程：被測設備類型（汽輪機／壓縮機／馬達／泵浦）→ 軸承類型（滑動→位移探頭、滾動→加速規）→ 運轉環境（高溫／防爆／無塵／一般）→ 電纜總長（5 m 或 9 m 系統，不能任意截）→ 合約／SIL 等級（API 670 要原廠，非關鍵彈性大）。

安裝間隙是訊號精度的根本

BENTLY NEVADA 位移探頭出廠校準在 1.27 mm（50 mil）標準安裝間隙。安裝時要用塞尺（feeler gauge）校準，誤差控制在 ±0.05 mm 內。機殼長期受熱會微膨脹改變間隙，所以開機 100 小時後建議再校驗一次。

訊號電纜長度有「系統規格」、不是隨便剪

330130 系列電纜系列號後第一段是「長度（m）×10」（040 = 4 m、085 = 8.5 m）。重點：探頭內建線 + 延長線總長度必須符合 5 m 或 9 m 系統（不接延長線時另有 1 m 系統），不能任意縮短或延長。實務上 5 m 系統用 040/045 延長線、9 m 系統用 080/085。電纜長度錯了訊號會偏移。

屏蔽接地是抗噪訊的關鍵

振動訊號 mV 等級，附近大電流設備（變頻器、馬達啟動器）會干擾。電纜屏蔽必須單端接地（通常在前置器端），避免雙端接地形成接地迴路雜訊。半導體廠真空泵旁有 RF 設備時，加考慮鐵氟龍包覆的雙重屏蔽電纜。

訊號鏈校準週期（一般情況，仍需視個案而定）

關鍵機組（汽輪機、離心壓縮機）建議每 6 個月做端到端校準；製程泵浦每 12 個月；半導體真空泵依 FAB 規範通常 6-9 個月。校準項目含探頭間隙、前置器 -24 V DC 偏壓、TIM 模組線性度、主機顯示對應。
